Montage- und Betriebsanleitung
Gasbrenner WG20.../1-C Z-LN

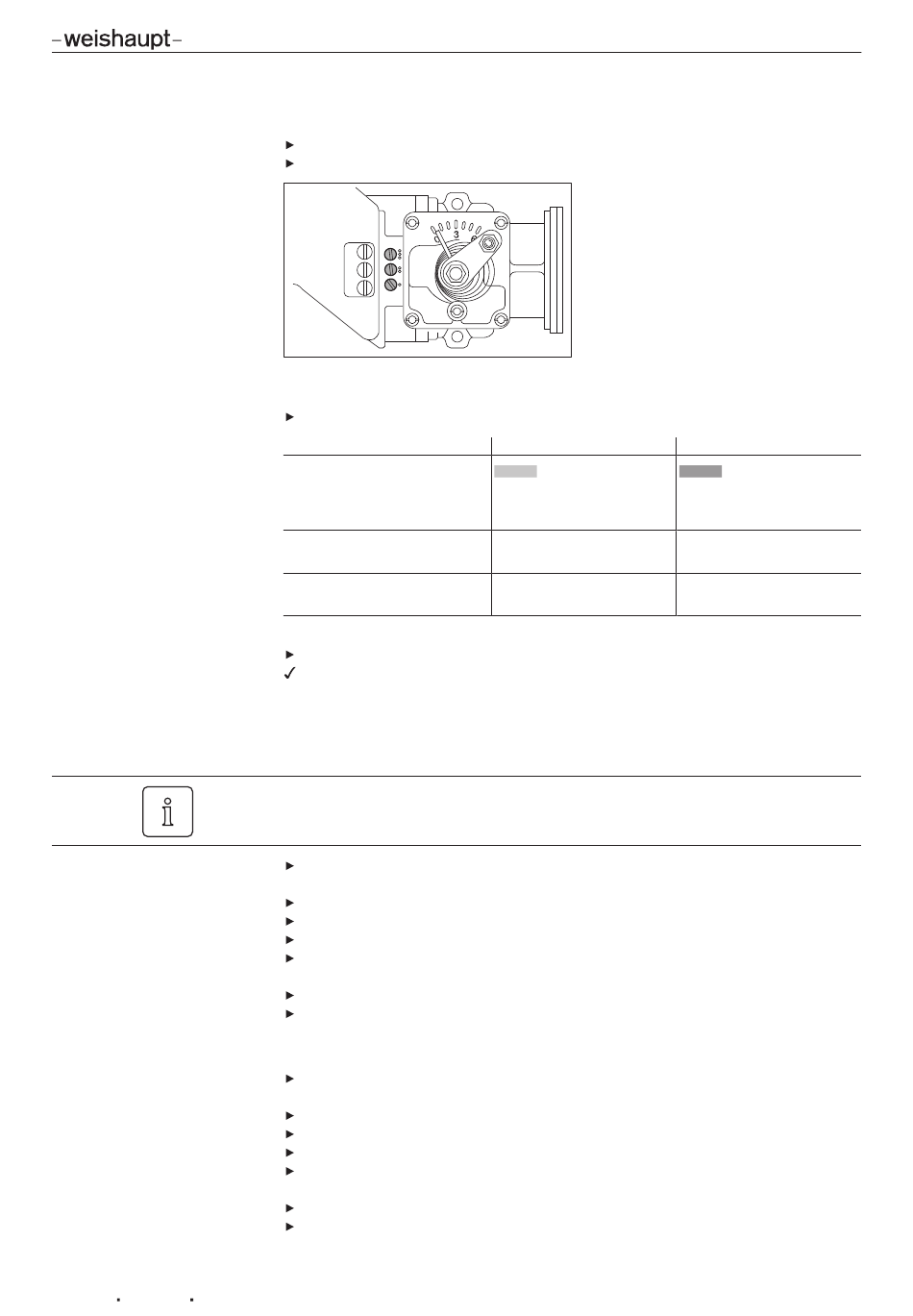

3. Zündlast einregulieren
Verbrennungswerte bei Zündlast prüfen.
O -Gehalt von 4 ... 5 % über Gasdrosselschraube 1 einstellen.
2
3
2
1
4. Großlast einregulieren
Je nach gewählter Leistung im Einstelldiagramm, Variante 1 oder 2 wählen:
Einstelldiagramm
Stellantrieb
Stauscheibe
Verbrennung einstellen
über:
Leistung einstellen über:
Wärmeanforderung für Großlast erforderlich (Kontakt T6/T8 geschlossen).
4-poligen Anschlussstecker einstecken.
Brenner fährt auf Großlast.
Beim Einregulieren die Leistungsangaben vom Kesselhersteller und das Arbeitsfeld
vom Brenner beachten [Kap. 3.4.6].
Variante 1
Wenn die Luftklappenstellung geändert wird, muss die Großlast verlassen werden.
Eine Änderung der Luftklappenstellung für Großlast muss in Kleinlast durchgeführt
werden.
Verbrennung auf CO-Gehalt prüfen und ggf. Verbrennungswerte über Einstell-
druck Mehrfachstellgerät anpassen.
Erforderlicher Gasdurchsatz (Betriebsvolumen V
Luftklappenstellung ST2 optimieren bis Gasdurchsatz (V
Verbrennungswerte prüfen.
Verbrennungsgrenze ermitteln und Luftüberschuss über Einstelldruck Mehrfach-
stellgerät einstellen [Kap. 7.5].
Gasdurchsatz erneut ermitteln und ggf. anpassen.
Luftüberschuss neu einstellen.
Variante 2
Verbrennung auf CO-Gehalt prüfen und ggf. Verbrennungswerte über Stau-
scheibe anpassen.
Erforderlichen Gasdurchsatz (Betriebsvolumen V
Einstelldruck optimieren bis Gasdurchsatz (V
Verbrennungswerte prüfen.
Verbrennungsgrenze ermitteln und Luftüberschuss über Stauscheibe einstellen
[Kap. 7.5].
Gasdurchsatz erneut ermitteln und ggf. anpassen.
Luftüberschuss neu einstellen.
43-96
Variante 1
kleiner 80°
0 mm
Einstelldruck Mehrfach-
stellgerät
Luftklappenstellung ST2 Einstelldruck Mehrfach-
) berechnen [Kap. 7.6].
B
) berechnen [Kap. 7.6].
B
) erreicht ist.
B
7 Inbetriebnahme
Variante 2
größer 80°
größer 0 mm
Stauscheibe
stellgerät
) erreicht ist.
