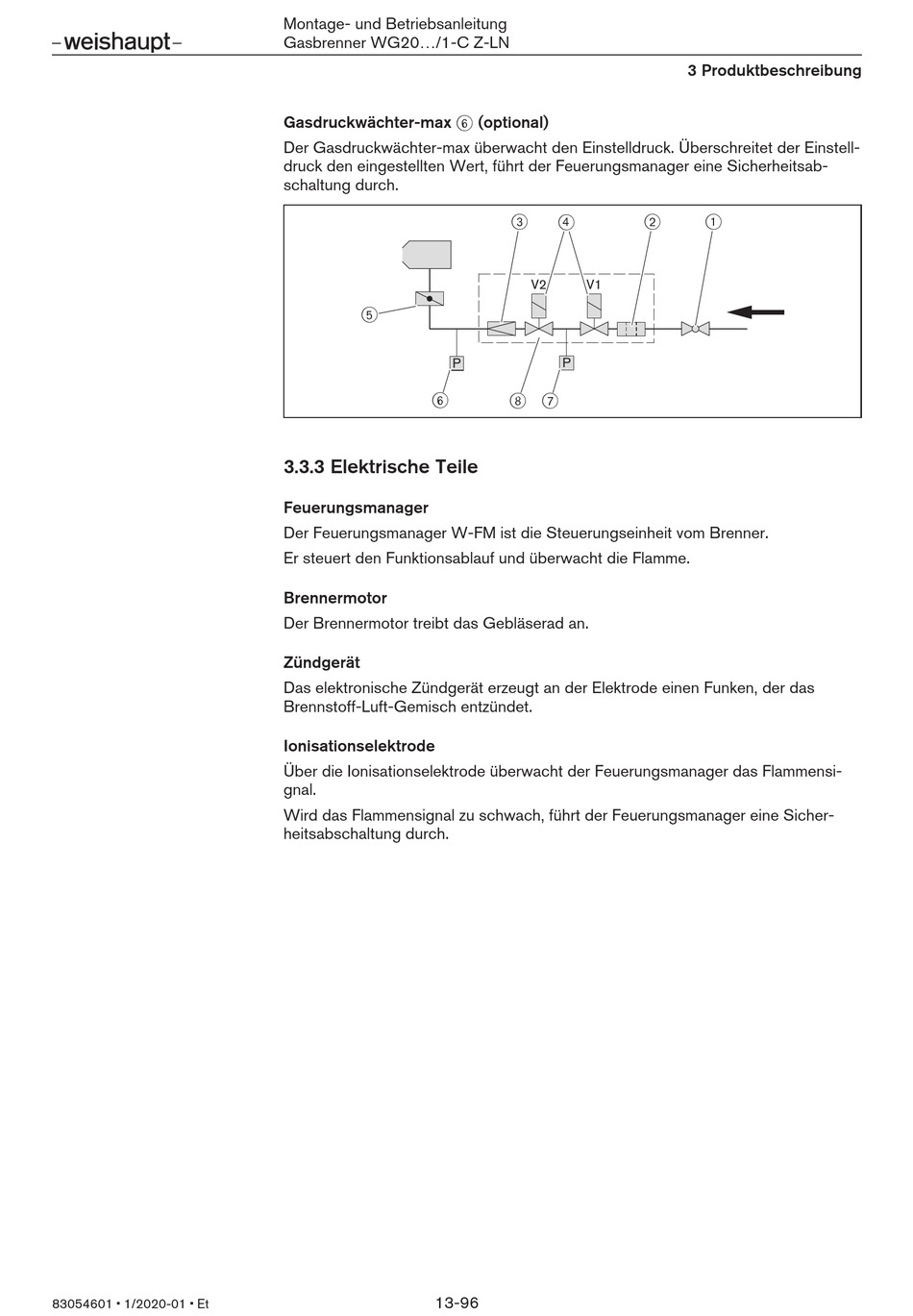

Montage- und Betriebsanleitung
Gasbrenner WG20.../1-C Z-LN
3 Produktbeschreibung
Gasdruckwächter-max 6 (optional)
Der Gasdruckwächter-max überwacht den Einstelldruck. Überschreitet der Einstell-
druck den eingestellten Wert, führt der Feuerungsmanager eine Sicherheitsab-
schaltung durch.
3 2 1
4
V2 V1
5
P
P
6 8 7

3.3.3 Elektrische Teile

Feuerungsmanager
Der Feuerungsmanager W-FM ist die Steuerungseinheit vom Brenner.
Er steuert den Funktionsablauf und überwacht die Flamme.
Brennermotor
Der Brennermotor treibt das Gebläserad an.
Zündgerät
Das elektronische Zündgerät erzeugt an der Elektrode einen Funken, der das
Brennstoff-Luft-Gemisch entzündet.
Ionisationselektrode
Über die Ionisationselektrode überwacht der Feuerungsmanager das Flammensi-
gnal.
Wird das Flammensignal zu schwach, führt der Feuerungsmanager eine Sicher-
heitsabschaltung durch.
13-96
83054601 1/2020-01 Et
