Montage- und Betriebsanleitung
Gasbrenner WG20.../1-C Z-LN

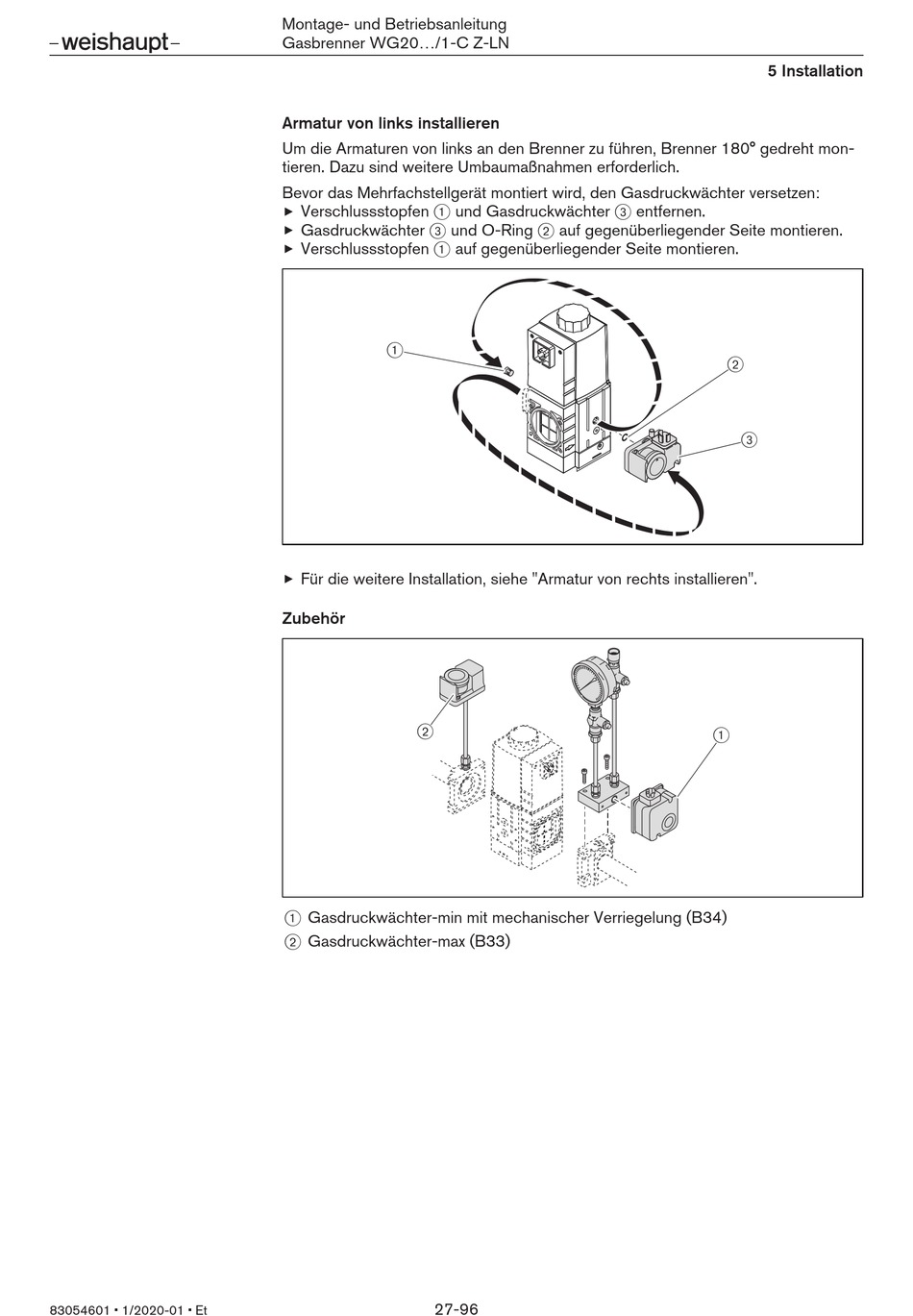

Armatur von links installieren
Um die Armaturen von links an den Brenner zu führen, Brenner 180° gedreht mon-
tieren. Dazu sind weitere Umbaumaßnahmen erforderlich.
Bevor das Mehrfachstellgerät montiert wird, den Gasdruckwächter versetzen:
Verschlussstopfen 1 und Gasdruckwächter 3 entfernen.
Gasdruckwächter 3 und O-Ring 2 auf gegenüberliegender Seite montieren.
Verschlussstopfen 1 auf gegenüberliegender Seite montieren.
1
Für die weitere Installation, siehe "Armatur von rechts installieren".
Zubehör
2
1 Gasdruckwächter-min mit mechanischer Verriegelung (B34)
2 Gasdruckwächter-max (B33)
27-96
5 Installation
2
3
1
