GEFAHR
83250901 • 1/2010-02 • MaW
Montage- und Betriebsanleitung
Gasbrenner WM - G20/3-A / ZM-LN (W-FM 50)
4 Montage

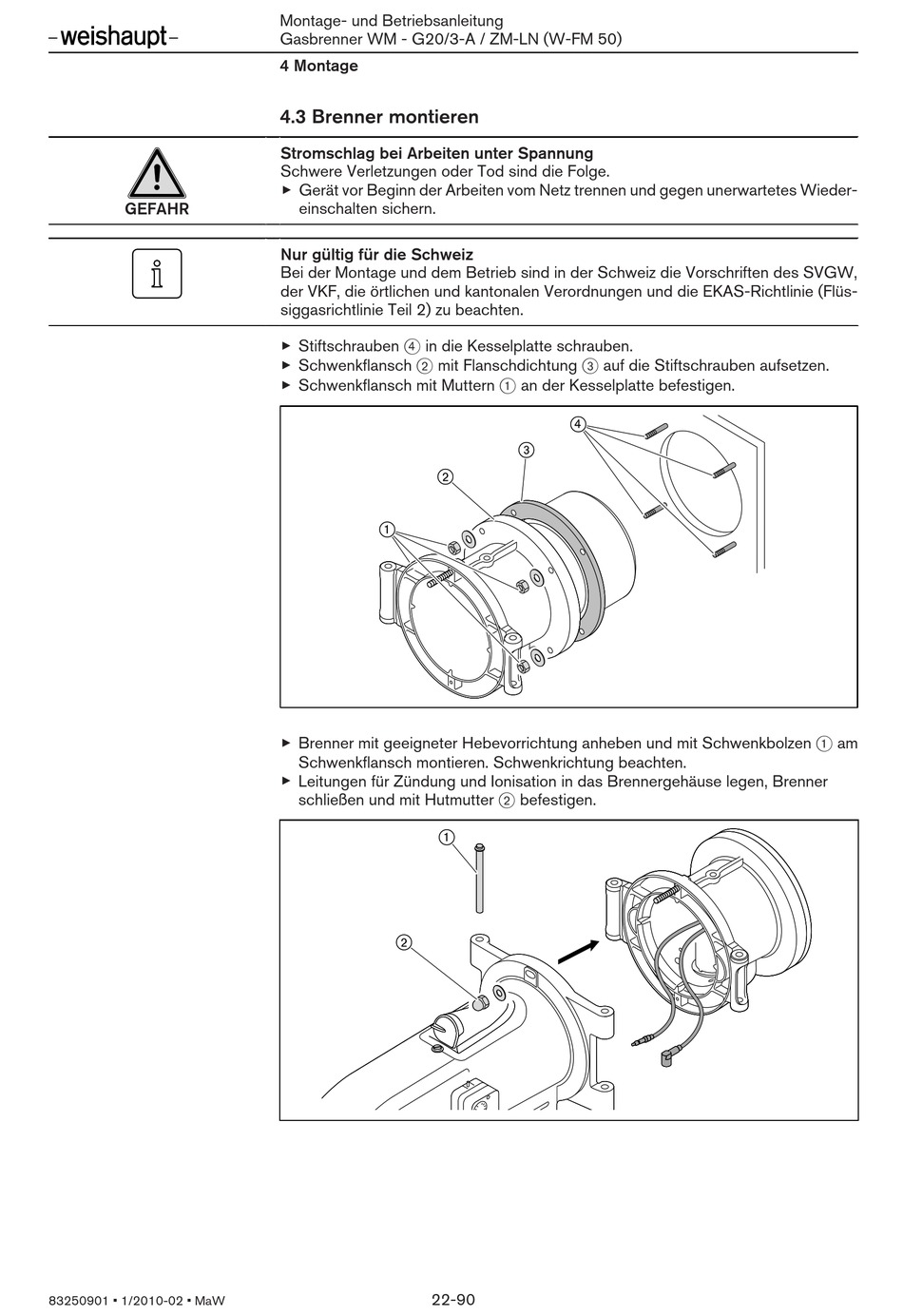

4.3 Brenner montieren
Stromschlag bei Arbeiten unter Spannung
Schwere Verletzungen oder Tod sind die Folge.
▶
Gerät vor Beginn der Arbeiten vom Netz trennen und gegen unerwartetes Wieder-
einschalten sichern.
Nur gültig für die Schweiz
Bei der Montage und dem Betrieb sind in der Schweiz die Vorschriften des SVGW,
der VKF, die örtlichen und kantonalen Verordnungen und die EKAS-Richtlinie (Flüs-
siggasrichtlinie Teil 2) zu beachten.
▶
Stiftschrauben 4 in die Kesselplatte schrauben.
▶
Schwenkflansch 2 mit Flanschdichtung 3 auf die Stiftschrauben aufsetzen.
▶
Schwenkflansch mit Muttern 1 an der Kesselplatte befestigen.
▶
Brenner mit geeigneter Hebevorrichtung anheben und mit Schwenkbolzen 1 am
Schwenkflansch montieren. Schwenkrichtung beachten.
▶
Leitungen für Zündung und Ionisation in das Brennergehäuse legen, Brenner
schließen und mit Hutmutter 2 befestigen.
22-90
