5. Installation des Dreh-Magnescales

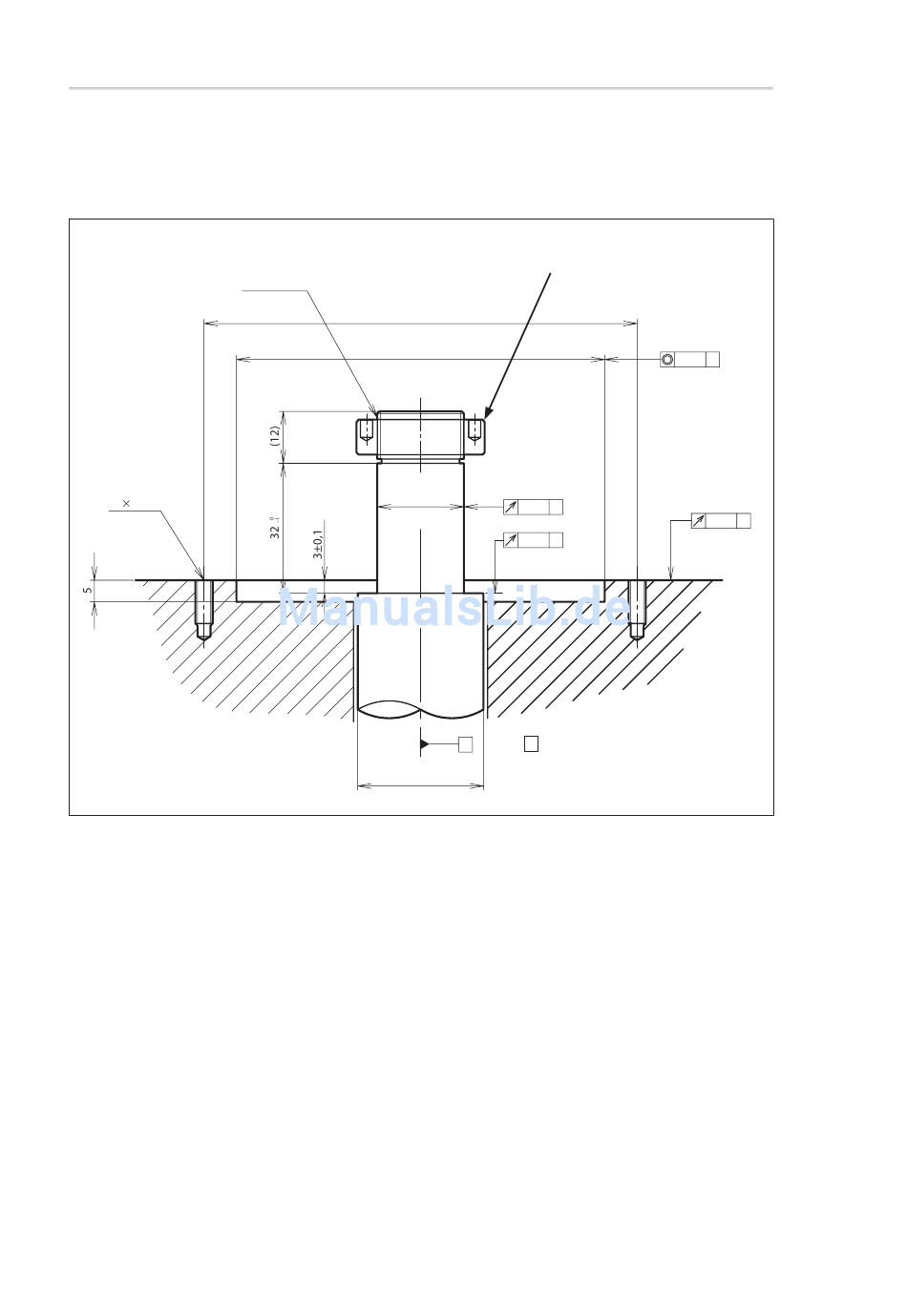

5-1. Installationsmaße und Maßtoleranzen
Treff en Sie Vorbereitungen, damit die Abmessungen und Maßtoleranzen der Dreh-Magnescales-
Installationsfl äche den in der nachstehenden Abbildung gezeigten Werten entsprechen.
4 M4

5-2. Vorsichtshinweise zur Installation

• Falls die Oberfl äche des rotierenden oder stationären Teils der Installationsfl äche des Dreh-Magnescales
lackiert ist oder einen anderen Überzug aufweist, ist der Lack oder Überzug zu entfernen, um eine gute
Leitfähigkeit zwischen dem Dreh-Magnescale und der Maschine zu erhalten.
• Vergewissern Sie sich vor der Installation des Dreh-Magnescales, dass die Maßtoleranz der
Installationsfl äche und der Maschinenwelle innerhalb der Normen liegt. Liegt die Maßtoleranz der
Installationsfl äche nicht innerhalb der Normen, kann die erforderliche Genauigkeit nicht erzielt
werden, was möglicherweise zu einer Beschädigung des Dreh-Magnescales führen kann.
• Bringen Sie in Umgebungen, wo Kühlmittel direkt auf das Dreh-Magnescale spritzen kann, eine
Abdeckung am Dreh-Magnescale an, um ihn vor Spritzern zu schützen.
• Die Installationsmutter und andere Installationswerkzeuge sind vom Kunden zu beschaff en.
• Die Absolutposition wird 0 an der Bezugspunktmarkierung ±2 Grad. Prüfen Sie bei der Sicherung der
Maßstabswelle unbedingt seine Lage. (Siehe Abschnitt 6, „Außenabmessungen".)
• In seiner Standardkonfi guration besitzt das Dreh-Magnescale eine M5-Gewindebohrung für
Luft einblasung.
RU74 / RU77
(M20 × 1)
ø100
ø85H7 (
ø20g6
–
( 0,007
–
0,020
ø29
Installationsmutter
(vom Kunden zu besorgen)
+0,035 )
0
0,01 A
)
0,02 A
A A : Lagerdrehachse
+4
–
1
ø0,1 A
0,1 A
Einheit: mm
7
(G)
