5-4. Installationsverfahren

1. Vergewissern Sie sich, dass die Dreh-Magnescales-Installationsfl äche frei von Staub und Kratzern ist.
Vergewissern Sie sich, dass die Maschinenwelle, an welcher das Dreh-Magnescale installiert wird,
frei von Vertiefungen, Rost und Kratzern ist. Wischen Sie etwaigen Staub und Schmutz vollkommen
von der Maschinenwelle ab.
2. Schieben Sie das Dreh-Magnescale sachte auf die Maschinenwelle.
Maschinenwelle und Maßstabswelle sind für genaue Passung ausgelegt. Versuchen Sie daher nicht,
das Dreh-Magnescale gewaltsam in die Maschinenwelle einzuschieben.
3. Sichern Sie das Dreh-Magnescale.
Verwenden Sie M4-Schrauben zur Installation auf der Oberseite, und M6-Schrauben zur Installation
auf der Unterseite des Dreh-Magnescales. (M4-Anzugsmoment: 2,5 N·m)
4. Sichern Sie die Maßstabswelle mit der Installationsmutter an der Maschinenwelle.
(M20 × 1 Anzugsmoment: 20 N·m)
Die Befestigung kann reibungsloser durchgeführt werden, wenn die in den „7. Anhang" gezeigten
Anziehschlüssel und Befestigungsschlüssel verwendet werden.

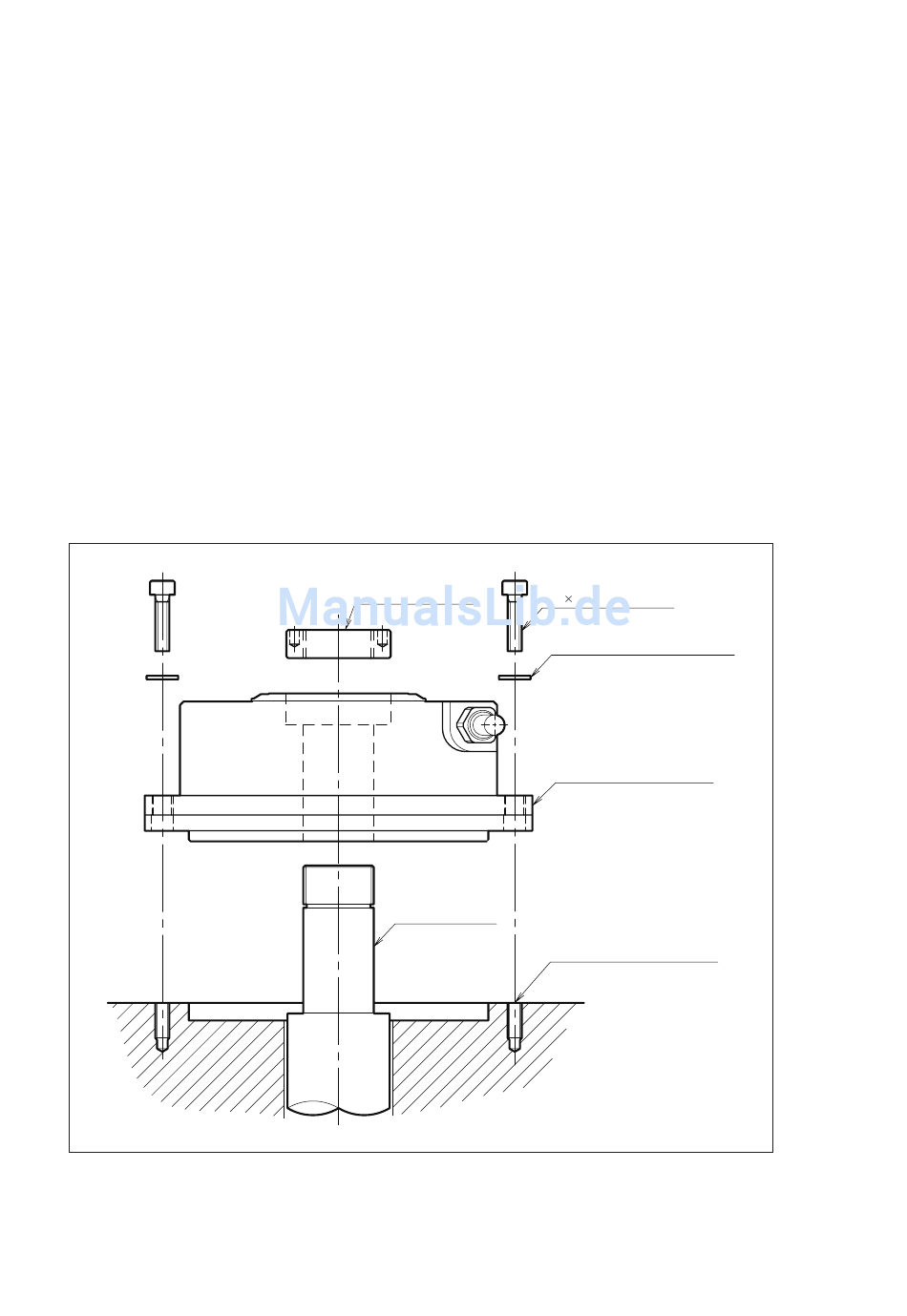

RU74 / RU77
Installationsmutter
(Siehe Seite 11.)
Maschinenwelle
M4 16 (mitgeliefert)
Unterlegscheiben (mitgeliefert)
Dreh-Magnescaleseinheit
M4-Gewinde für Installation
(4 Stellen)
