1. Produktüberblick
1-1. Überblick
Bei diesem Produkt handelt es sich um ein kompakten, hochgenaues Dreh-Magnescale, das Positionssignale
für Werkzeugmaschinen und andere Geräte ausgibt, die hochgenaue Positionierung erfordern.

1-2. Merkmale

Neben der Eigenschaft
installationsfreundliche Einheitsform und bietet hervorragende Umweltbeständigkeit gegen Kondensation
und andere Eff ekte.
Dank seiner äußerst schlanken Form (max. 42 mm) beansprucht es weniger Platz beim Einbau in Anlagen.

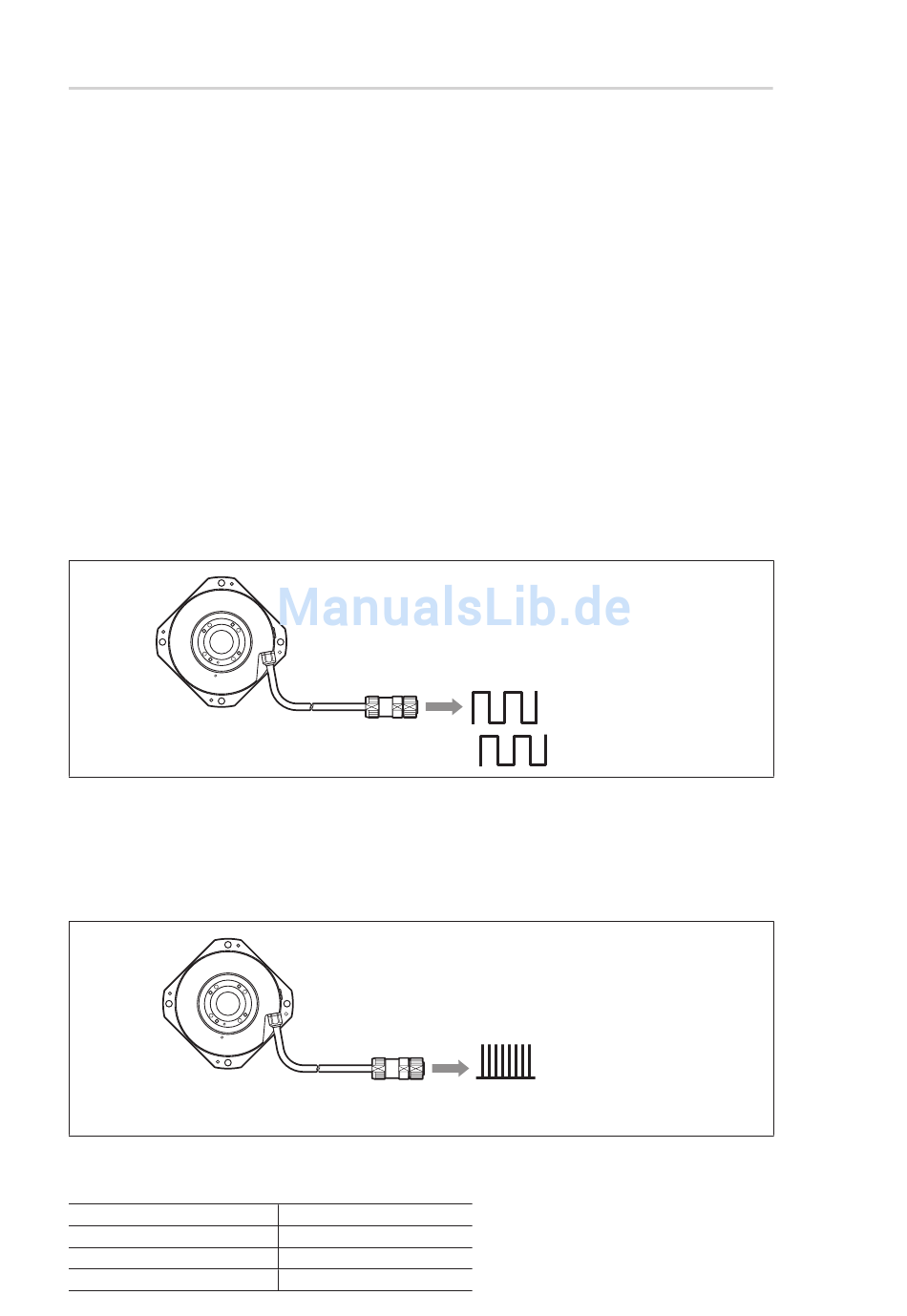

1-3. Systemkonfi guration

1-3-1. RU74

Das Modell RU74 besitzt eine ins Dreh-Magnescale eingebaute Interpolationsschaltung, und es handelt
sich dabei um ein Modell mit A/B-Phasenverschiebungssignalausgabe.
Die maximale Ansprechdrehzahl ist je nach dem minimalen Phasendiff erenzzeit-Einstellwert des
Ausgangssignals unterschiedlich.

1-3-2. RU77

Das Modell RU77 besitzt eine ins Dreh-Magnescale eingebaute Interpolationsschaltung und bedient sich
serieller Kommunikation, die mit den Spezifi kationen für absolute serielle Kommunikation kompatibel ist
und den Anschluss mit einem Steuergerät ermöglicht.
1-4. Zubehör
Innensechskantschraube
Unterlegscheiben
Anbringungsanleitung
Genauigkeitstabelle
RU74 / RU77
als magnetisches Erkennungssystem
M4 × 16 4
für M4 4
1
1
besitzt dieses
A/B-Phasenverschiebungssignal
Ca. 1/1.000°
Ca. 1/10.000°
Anzahl der Teilungen: Teilungen von
2 bis zur n-ten Potenz
(serielle Kommunikation)
Produkt eine
1
(G)
