Hinweise zum Schlauchlayout
Schlauchanordnung
Verwenden Sie Schläuche mit einem Biegeradius von mindestens 15 mm, und vergewissern Sie sich, dass
keine scharfen Biegungen entstehen. Wenn Sie die Schläuche parallel innerhalb der Durchführungen für
die Elektrokabel oder Hydraulikschläuche verlegen, müssen Sie darauf achten, dass die Schläuche nicht
durch die Bewegung der Durchführungen eingedrückt werden.
Schlauchlänge
Um Luft gleichzeitig in mehrere Maßstäbe einzublasen, sollten die Schläuche die gleiche Länge vom
Verteiler der Luft versorgungseinheit bis zum jeweiligen Maßstab haben, so dass der Einblas-Luft druck
für jeden Maßstab gleich ist.
Druckeinstellung und Schlauchlänge für Druckminderungsventil
Wenn der Einblasdruck für jeden Maßstab etwa 20 ±10 kPa beträgt, kann die Luft feuchtigkeit im Maßstab
niedrig gehalten werden. Wird jedoch der Luft einblasdruck nur mit dem Druckminderungsventil eingestellt,
erhält man wegen der durch die Schlauchlänge bedingten Druckverluste keinen Luft einblasdruck von
20 ±10 kPa. Nehmen Sie das nachstehende Diagramm zu Hilfe, um die Druckeinstellung des
Druckminderungsventils zu bestimmen.
(kPa)
40
35
30
25
20
15
10
5
0
0

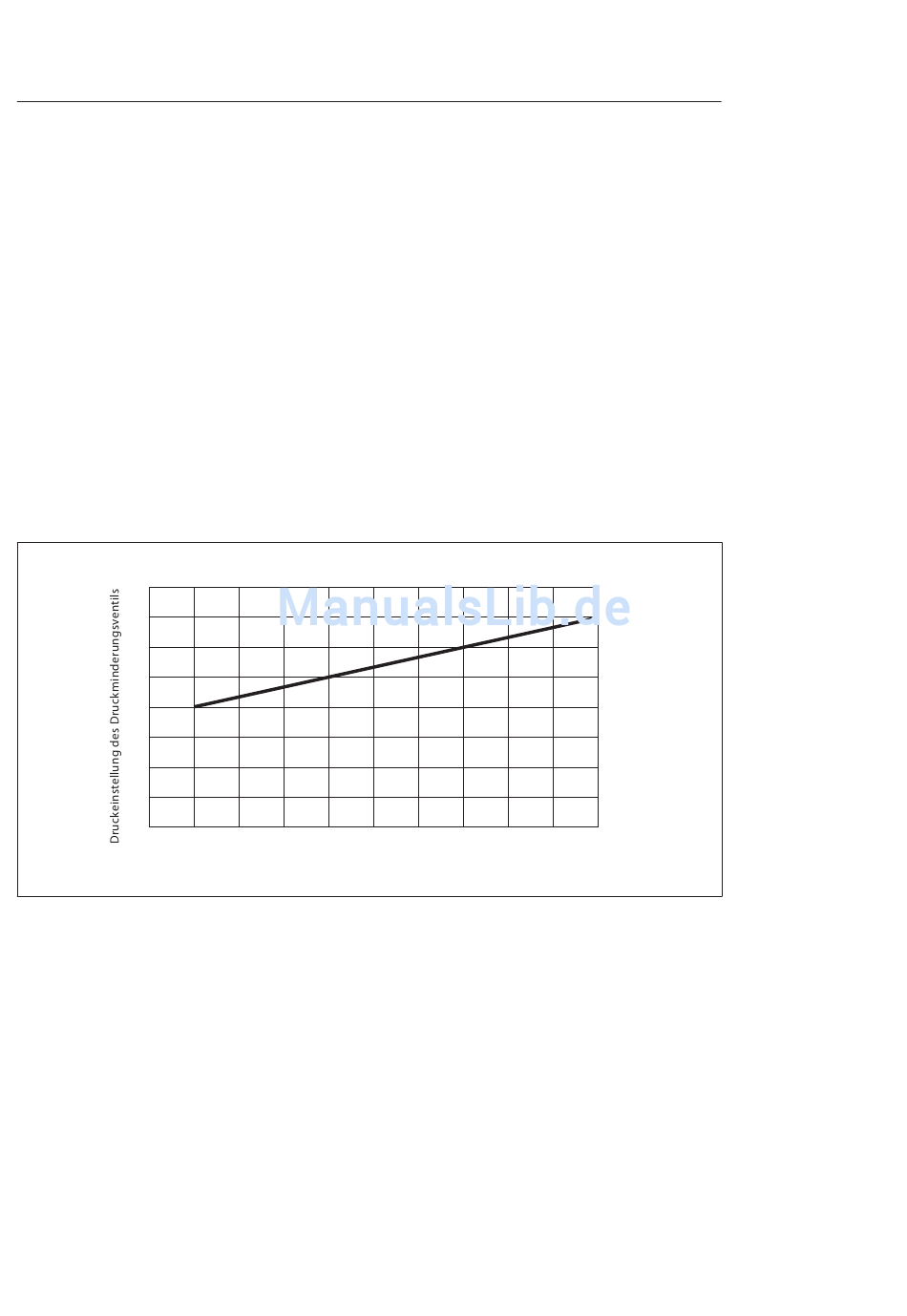

Diese Grafi k veranschaulicht die Beziehung zwischen der Druckeinstellung des Reglers und der
Schlauchlänge bei einem Luft einblasdruck von 20 kPa. Als Schlauchlänge wird hier die Länge vom
Verteiler der Luft versorgungseinheit bis zum Maßstab angenommen.
Schlauchspülung
Spülen Sie die Schläuche von der Druckluft quelle zu den Anschlüssen der Luft versorgungseinheit und
jedem Maßstabanschluss aus.
Auf diese Weise können Sie die Schläuche reinigen, das Eindringen von Fremdkörpern in die Anlage
verhüten und außerdem eine Prüfung der Schläuche durchführen.
6
(G)
Druckminderungseinstellung und Schlauchlänge
1 2 3 4
Länge des Polyurethanschlauchs mit 6 mm Außendurchmesser
und 4 mm Innendurchmesser
5 6 7 8
(m)
9 10
RU74 / RU77
