4. Frischluftspülung
Um die Auswirkungen der unten aufgeführten Umgebungen zu reduzieren, kann Luft in den Maßstab
eingeblasen werden.
Die tatsächlichen Eff ekte hängen jedoch von den Betriebsbedingungen ab. Daher sollten Sie die Eff ekte
gründlich überprüfen, bevor Sie Frischluft spülung verwenden.
• Einsatz in staubiger Umgebung
• Einsatz in Orte in der Nähe von Kühlmittel

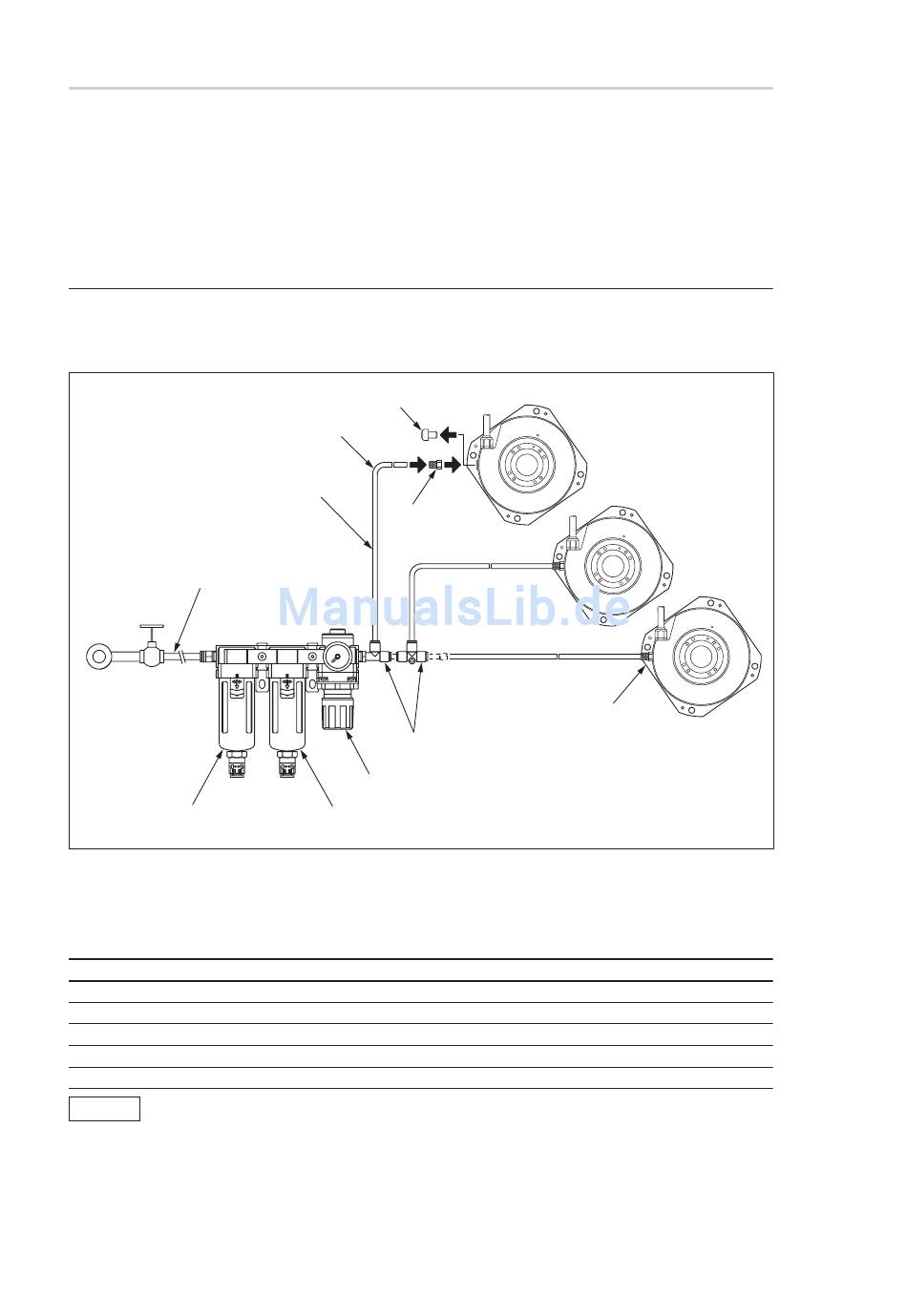

Luftschlauchführung und Gerätekonfi guration
Wenn Sie die Geräte so anordnen, wie in der nachstehenden Abbildung dargestellt, kann Luft durch
Anschließen von Luft schläuchen in den Maßstab eingeblasen werden.
Schlauchbiegeradius R:
15 mm oder mehr
Polyurethanschlauch mit 6 mm
Außendurchmesser und 4 mm
Innendurchmesser
Nylonschlauch mit 8 mm
Außendurchmesser
Druckluftquelle
Luftfilter
(5 μm Filterfeinheit)
Der Kunde muss die Luft versorgungseinheit und die Luft schläuche für Eingang/Ausgang beschaff en
(IN-Seite: φ8, OUT-Seite: φ6, beide Außendurchmesser).
Hauptkomponenten
Hersteller Modell
SMC Corporation AF40-A
SMC Corporation AFM40-A
SMC Corporation AR3000-02G-1
SMC Corporation Y400T-A
SMC Corporation KQ2S06-M5
Hinweis
Luft fi lter und Tropfenabscheider sollten einen automatischen Ablassmechanismus (NC) in
Schwimmerausführung enthalten.
Verwenden Sie einen Ablassschlauch mit einem Durchmesser von mindestens 4 mm und einer Länge von
maximal 5 m. Bringen Sie die Schläuche so an, dass keine Anstauung entsteht.
RU74 / RU77
Netzstecker (M5)
Schlauchnippel
Verteiler
Druckminderungsventil
Tropfenabscheider (0,3 μm Filterfeinheit)
Bezeichnung
Luft fi lter: 5 μm
Tropfenabscheider: 0,3 μm
Regler mit 200-kPa-Druckmesser
Abstandshalterzubehör mit L-Halter
Schlauchnippel
Maßstab
Menge
1
1
1
1
1
5
(G)
