5-3. Installationsvorbereitung

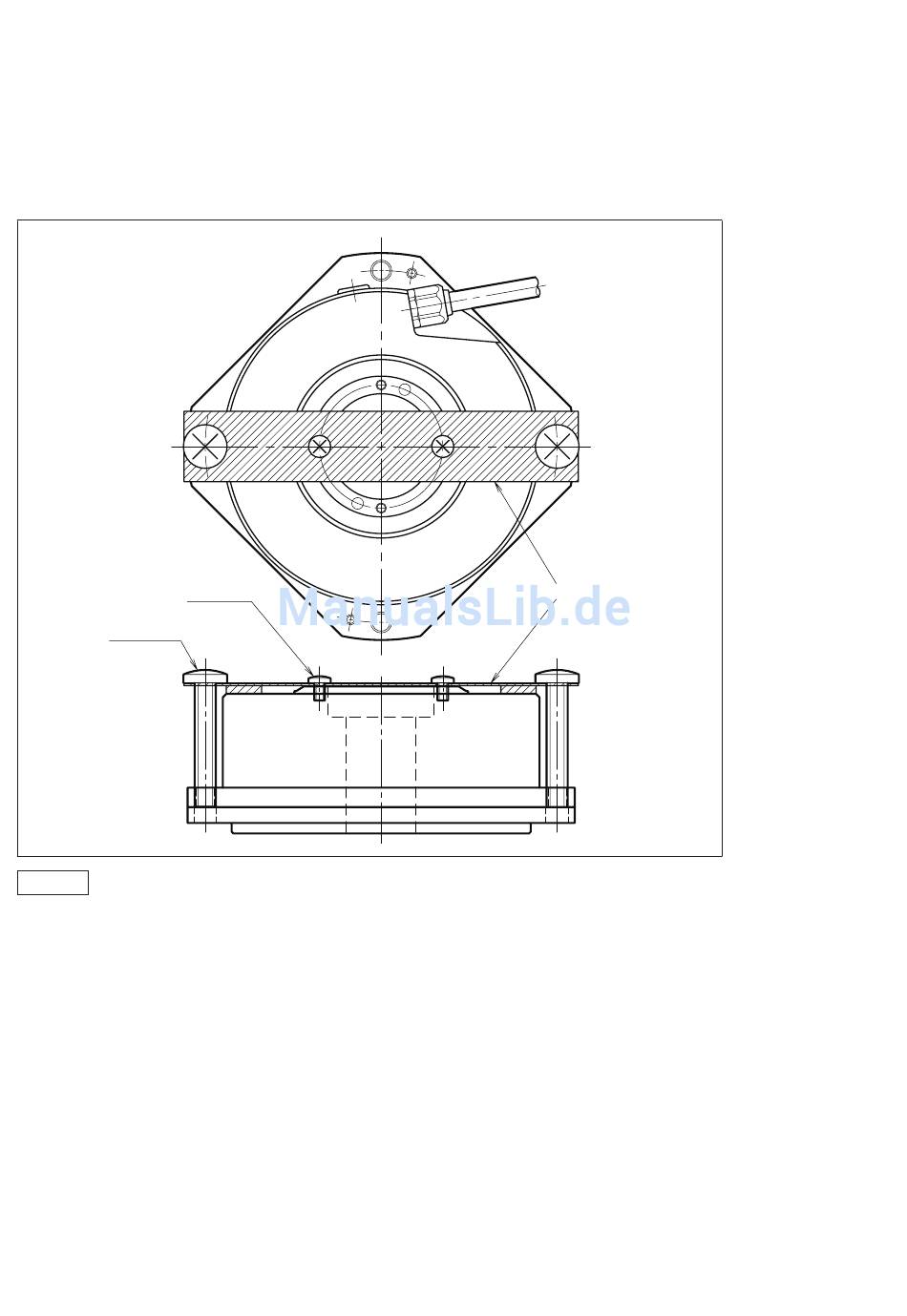

Eine Transportplatte wird zur Sicherung der Maßstabseinheit und der Maßstabswelle verwendet,
damit während des Transports keine übermäßigen Vibrationen auf die Maßstabswelle einwirken. Die
Transportplatte muss vor der Installation des Dreh-Magnescales unbedingt entfernt werden.
Transportplatte
+B 3 × 5
+B 6 × 35
Hinweis
Die Transportplatte setzt nicht den Installationsstandard für das Dreh-Magnescale.
Führen Sie die Installation gemäß Abschnitt 5-1 „Installationsmaße und Maßtoleranzen" durch.
