7. Anhang

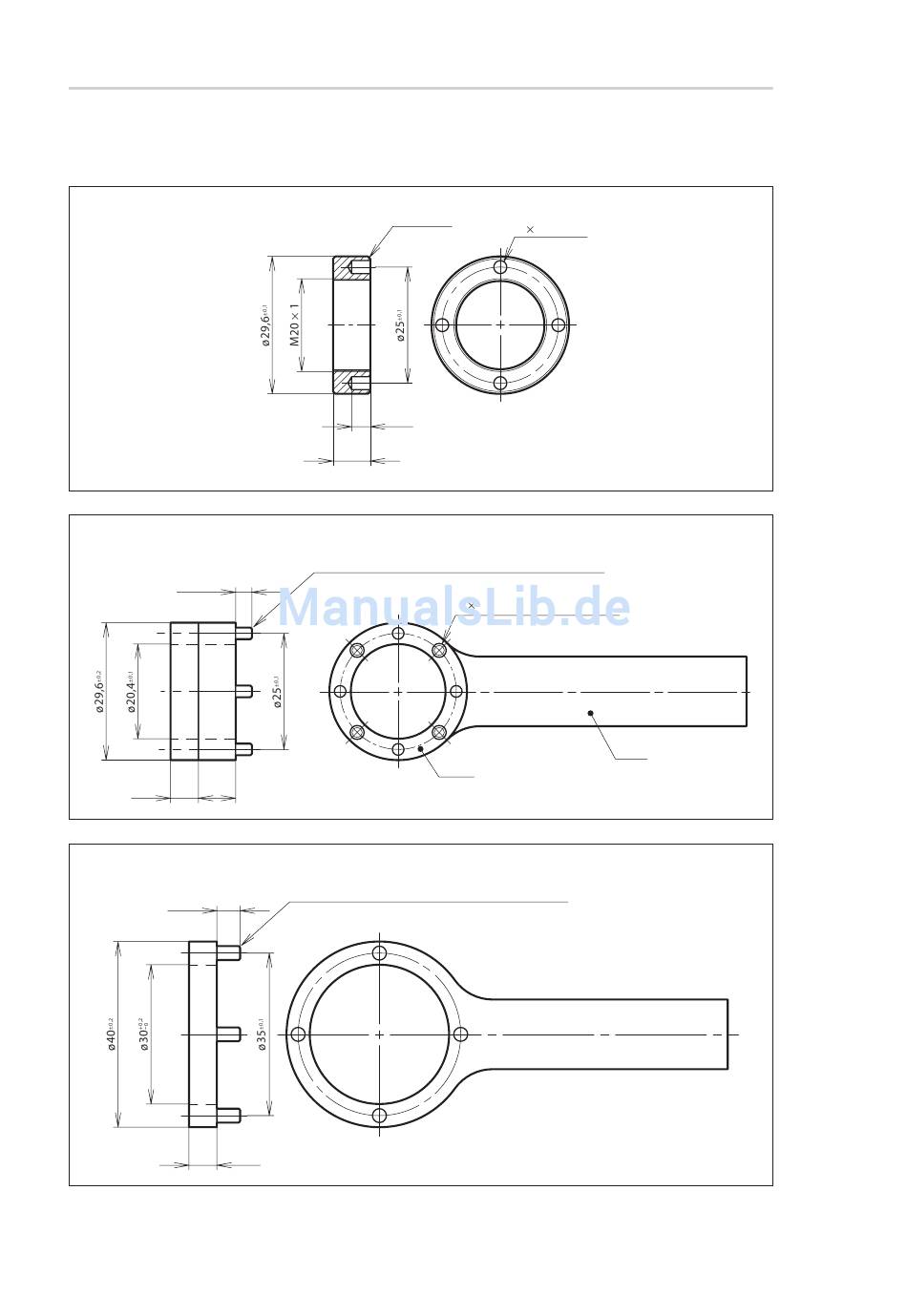

Die folgenden Teile sind vom Kunden zu besorgen.
(Material: SUS303 oder Entsprechung)
Installationsmutter
Anziehschlüssel
3,5
±0,2
(6) 8
Befestigungsschlüssel
5
±0,2
(6)
RU74 / RU77
2 × C0,5
4
±1
8
4 × ø2,5 Zylinderstift-Pressfassung oder Ansatz
4 M3 (für Ringsicherung)
Ring
4 × ø3 Zylinderstift-Pressfassung oder Ansatz
4 ø2,8
±0,1
Arm
Einheit: mm
Einheit: mm
Einheit: mm
