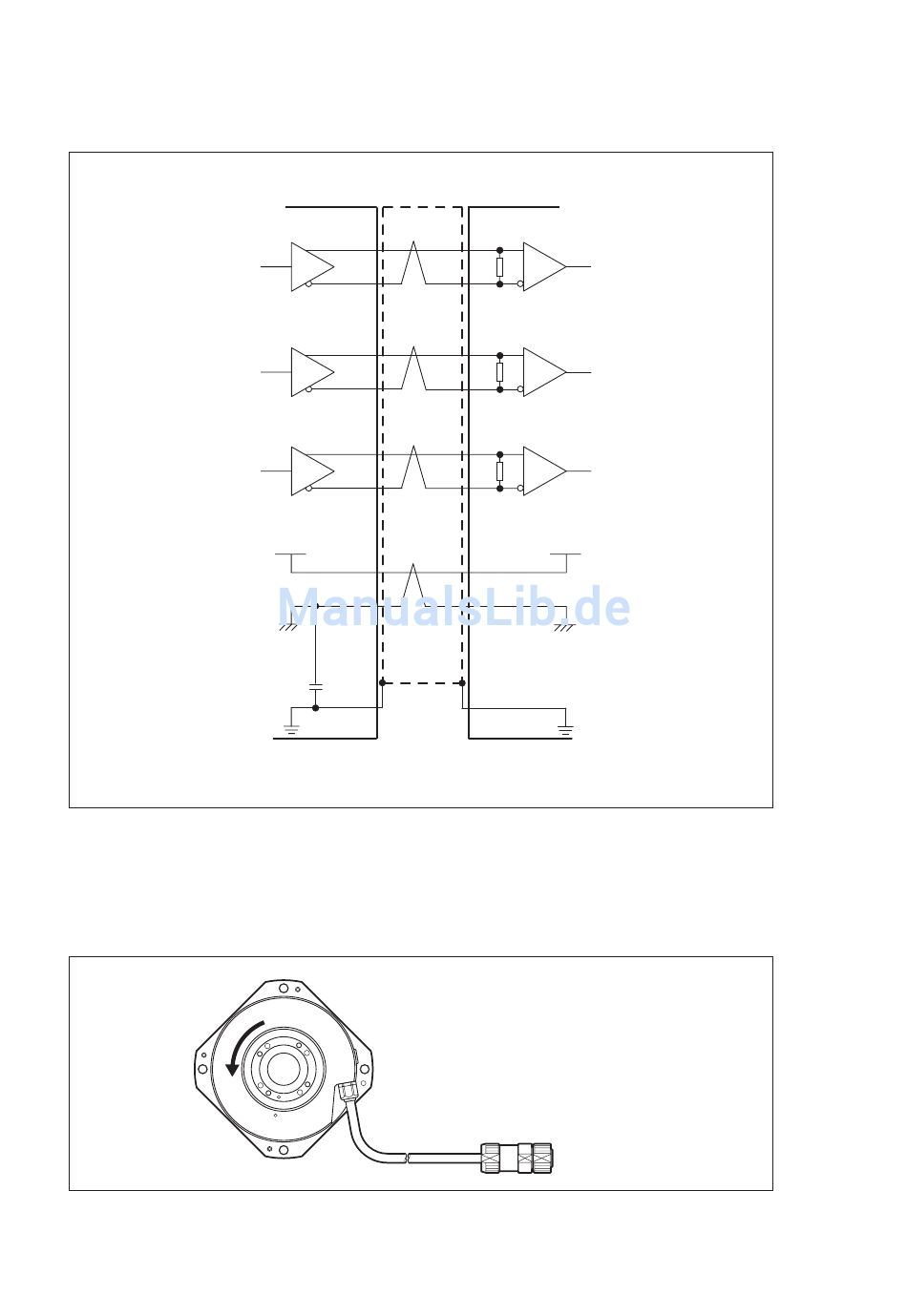

Empfohlene Empfängerschaltung
Verwenden Sie eine Diff erentialempfängerschaltung des in der nachstehenden Abbildung gezeigten Typs.
MC34C87 oder gleichwertiges Produkt

2-1-2. RU77

Die Datenkommunikation des Modells RU77 mit einem Steuergerät erfolgt unter Verwendung eines
absoluten seriellen Kommunikationsprotokolls.
CCW (Additionsrichtung)
Kommunikationsschaltung
Befolgen Sie beim Anschluss an ein Steuergerät unbedingt das vom Steuergerätehersteller
vorgeschriebene Anschlussverfahren.
RU74 / RU77
Maßstabseite
A
Verdrillte
Doppelleitung
B
Verdrillte
Doppelleitung
Z
+5 V
SG
0,22 μF
250 V
FG
Empfängerseite
MC34C86 oder gleichwertiges Produkt
A OUT
Z0
B OUT
Z0
Z OUT
Z0
+5 V
SG
FG
Z0 = 120 Ω
CCW : Entgegen dem Uhrzeigersinn
3
(G)
