Frischluftspülung - Magnescale Sr87 Anbringungsanleitung

Beispiel 3: Sonstige Verfahren zur Montage des
Schiebers
Wählen Sie die für den jeweiligen Anwendungszweck am
besten geeignete Methode.

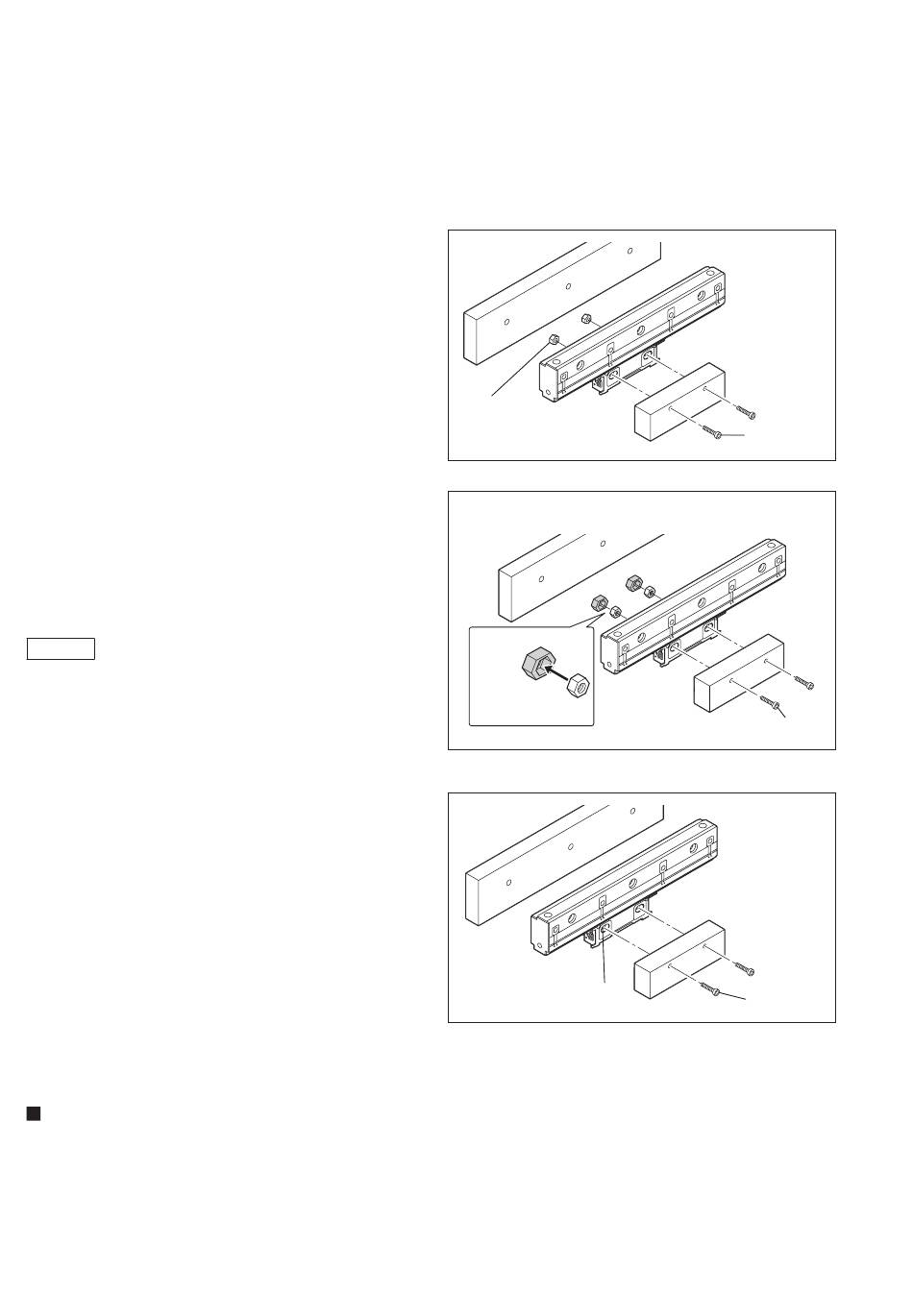

Muster 1
Die M4-Innensechskantschrauben sind vom Kunden
bereitzustellen.
Muster 2
Die Befestigung der Gummibuchse an der M4-Mutter
ermöglicht eine Montage, bei der die Mutter nicht
herunterfällt.
Die M4-Innensechskantschrauben sind vom Kunden
bereitzustellen.
Hinweis
Da die Mutternposition durch die Gummibuchse begrenzt
wird, ist die Toleranz der Schieber-Montagelöcher sorgfältig
zu beachten.
Muster 3
Die M6-Innensechskantschrauben sind vom Kunden
bereitzustellen.
Frischluftspülung
Bei der Standard-Konfi guration ist der Enddeckelteil der beiden Maßstabsende mit einer M5-
Gewindebohrung für Frischluft spülung versehen. Ausführlichere Informationen entnehmen Sie bitte der
Bedienungsanleitung (getrennt erhältlich).
8
(G)
M4-Mutter
(entgegengesetzte Seite:
8 mm)
Gummibuchse
M4-Mutter
(entgegengesetzte
Seite: 7 mm)
M6-Gewindebohrung
Anzugsmoment
M4: 2,7 N·m
M4
Anzugsmoment
M4: 2,7 N·m
M4
Anzugsmoment
M6: 9 N·m
M6
SR87, CH33 / CH34
