3.5

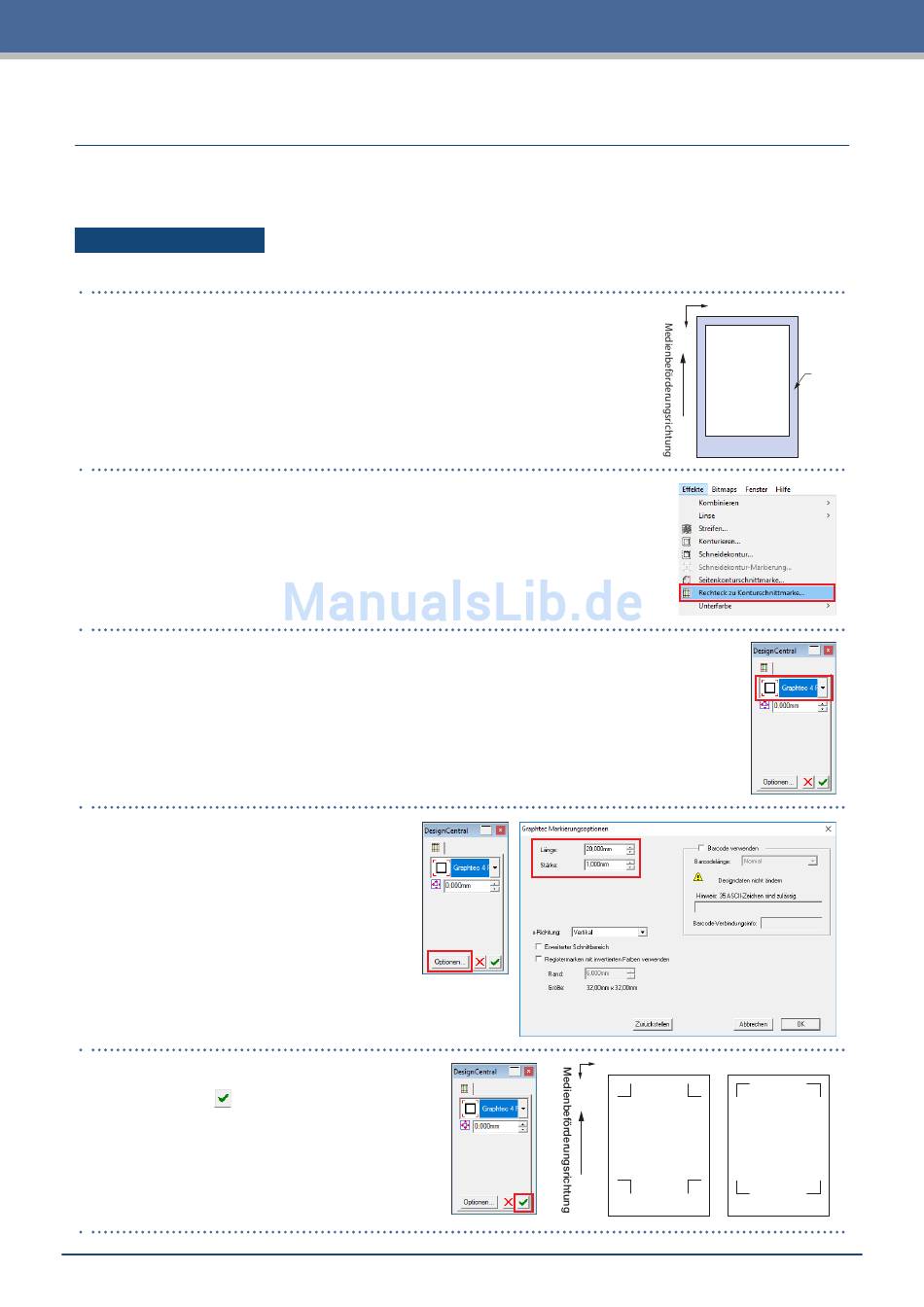

Ablauf beim Erstellen von Zulassungszeichen für das Schneiden
In diesem Kapitel wird der Ablauf zum Erstellen von Zulassungszeichen mithilfe der dedizierten Anwendung
zum Schneiden des Plots erläutert.
Graphtec Pro Studio
[1] Erstellen der Zulassungszeichen
1.
Verwenden Sie das Werkzeug „Dreieck" in Graphtec Pro Studio, um ein
Dreieck über dem Entwurf zu erstellen.
Beim Erstellen des Dreiecks ist an der Kante des Mediums ein Rand
erforderlich. Da die Druckposition abhängig vom Drucker variieren kann,
mit dem das Design gedruckt wird, empfehlen wir, den Rand um einige
wenige Millimeter zu erweitern.
2.
Wählen Sie das Dreieck aus und dann „Effekte" – „Rechteck zu
Konturschnittmarke...".
3.
Wählen Sie im Bildschirm „Design Central" den Typ des
Zulassungszeichens aus.
4.
Klicken Sie auf die „Optionen".
Es wird der Bildschirm „Graphtec-
Markierungsoptionen" geöffnet, in
dem Sie die Länge und Linienstärke
von Zulassungszeichen angeben
können.
Schließen Sie den Bildschirm,
nachdem Sie jedes Element
angegeben haben.
5.
Klicken Sie auf dem Bildschirm „Design
Central" auf „
".
Die Zulassungszeichen werden auf dem
Design erstellt.
Kapitel 3 Schneiden anhand gedruckter Daten
X
Y
Zulassungszeichen Typ 1
X
Y
Marge
Zulassungszeichen Typ 2
3-9
