AUFBAU UND WIRKUNGSWEISE
Sollte der Schutzbereich frei sein, sind die zwei Ausgänge am Empfänger aktiv und
ermöglichen der verbundenen Maschine den normalen Betrieb.
Wenn immer ein Objekt mit einem Durchmesser, der größer oder gleich der Auflösung des
Systems ist, einen oder mehrere Strahlen unterbricht, erzeugt der Empfängerausgang das
Signal „Lichtvorhang unterbrochen".
Nach Erkennen dieses unterbrochenen Zustands fallen die Sicherheits-Ausgänge sofort ab
und wenden dadurch jegliche Gefahr für den Bediener ab.

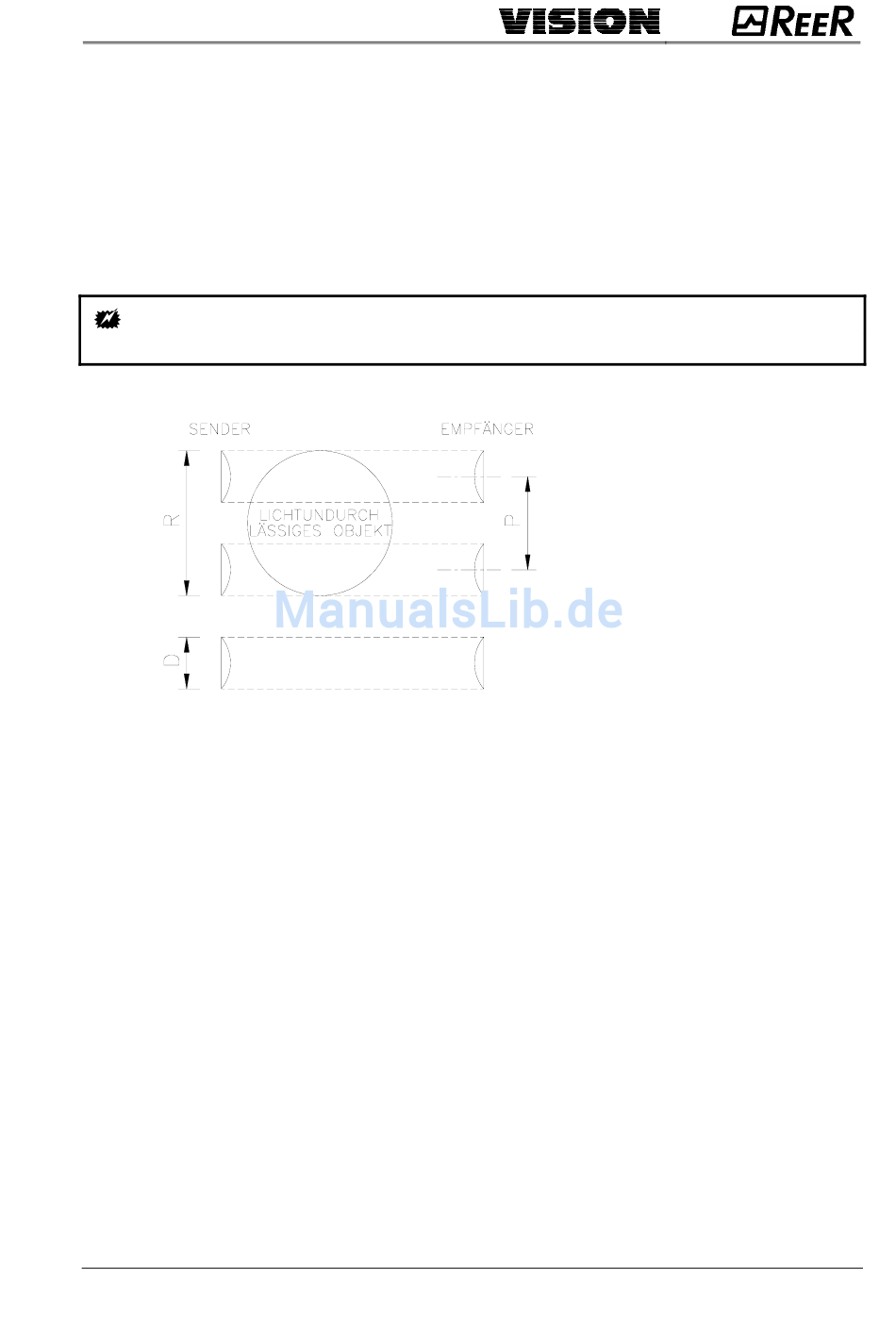

Die Auflösung entspricht der Mindestgröße, die ein Objekt haben muss, um
mindestens einen Strahl des Lichtvorhangs abzudecken (Bild 1).
Die Auflösung ist bei allen Einsatzbedingungen konstant, da sie ausschließlich von
Linsenabstand und Linsendurchmesser abhängt.
Die Schutzfeldhöhe ist die Höhe des Bereichs, der vom Lichtvorhang wirksam geschützt
wird. Wenn der Lichtvorhang horizontal angebracht wird, gibt dieser Wert die Tiefe des
geschützten Bereichs an.
Die nutzbare Reichweite ist der maximal mögliche Arbeitsabstand zwischen Sender und
Empfänger.
VISION ist mit folgenden Auflösungen lieferbar:
–
–
–
–
VISION
ist
Linsenabständen lieferbar:
–
•
•
8540488
17/10/2007
Rev.6
20 mm (Schutzhöhe von 150 mm bis 1800 mm)
FINGERSCHUTZ
30 mm (Schutzhöhe von 150 mm bis 1800 mm)
HÄNDSCHUTZ
40 mm (Schutzhöhe von 300 mm bis 1800 mm)
HÄNDSCHUTZ
50 mm und 90 mm (Schutzhöhe von 300 mm bis 1800 mm)
SCHUTZ DER ARME UND BEINE
auch
als
MEHRSTRAHL-SICHERHEITS-LICHTGITTER
500 mm (2 Strahlen), 400 mm (3 Strahlen), 300 mm (4 Strahlen).
(KÖRPER-SCHUTZ).
P = Linsenabstand
D = Linsendurchmesser
R = Auflösung
Bild 1
mit
folgenden
3
