METRON MESSLICHTSCHRANKE
24 Vdc
0 Vdc
PE
OUT1
INPUT
OUT2
SYNC A
SYNC B
LINE + (B)
LINE - (A)
Falls Sie die Serienlinie RS-485 benutzen, ist es unerlässlich, die Pins F, E
und L mit der Meldungsvorrichtung RS-485 zu verbinden.

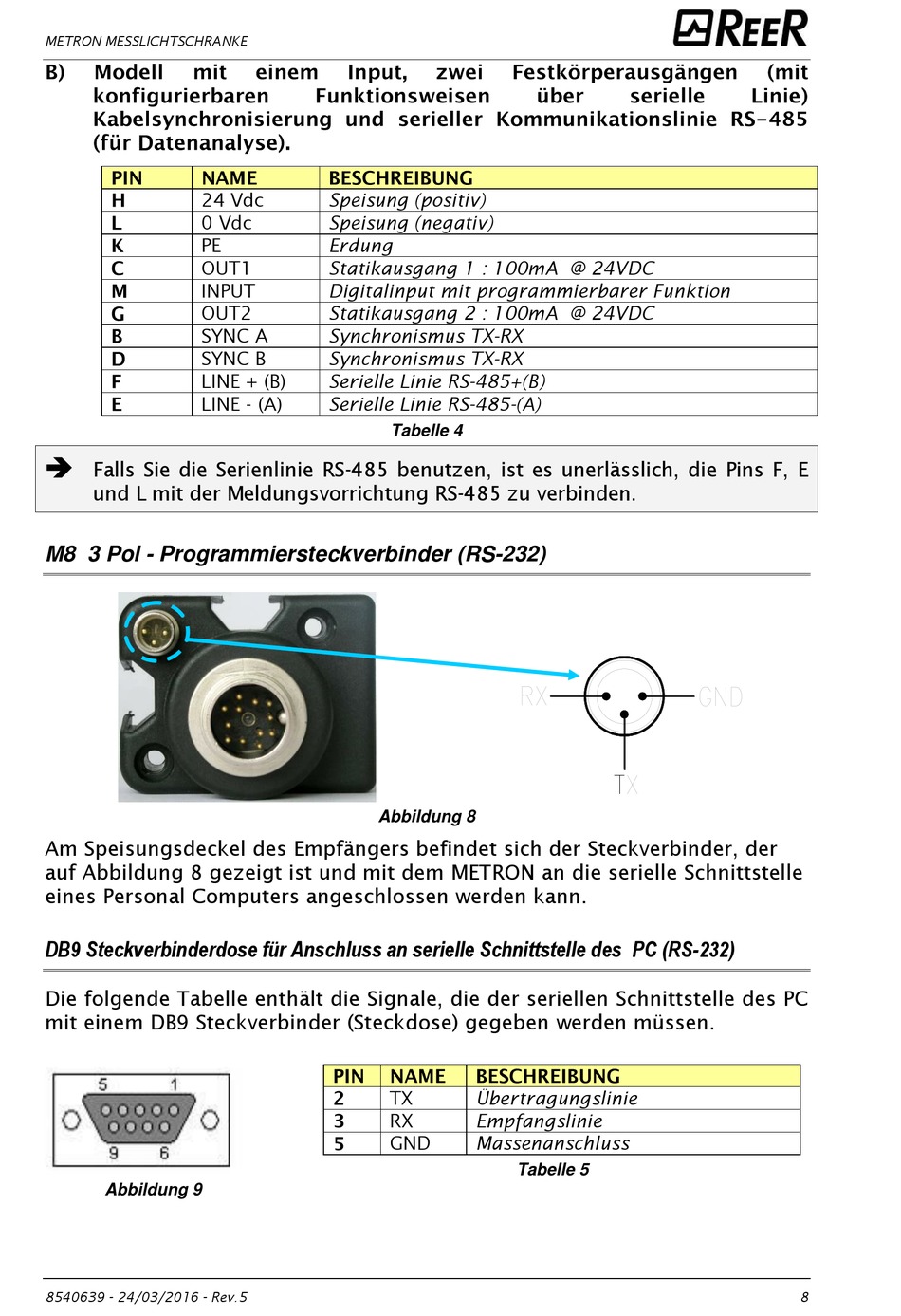

M8 3 Pol - Programmiersteckverbinder (RS-232)
Am Speisungsdeckel des Empfängers befindet sich der Steckverbinder, der
auf Abbildung 8 gezeigt ist und mit dem METRON an die serielle Schnittstelle
eines Personal Computers angeschlossen werden kann.
DB9 Steckverbinderdose für Anschluss an serielle Schnittstelle des PC (RS-232)
Die folgende Tabelle enthält die Signale, die der seriellen Schnittstelle des PC
mit einem DB9 Steckverbinder (Steckdose) gegeben werden müssen.
Abbildung 9
8540639 - 24/03/2016 - Rev.5
Speisung (positiv)
Speisung (negativ)
Erdung
Statikausgang 1 : 100mA @ 24VDC
Digitalinput mit programmierbarer Funktion
Statikausgang 2 : 100mA @ 24VDC
Synchronismus TX-RX
Synchronismus TX-RX
Serielle Linie RS-485+(B)
Serielle Linie RS-485-(A)
Tabelle 4
Abbildung 8
TX
Übertragungslinie
RX
Empfangslinie
GND
Massenanschluss
Tabelle 5
8
