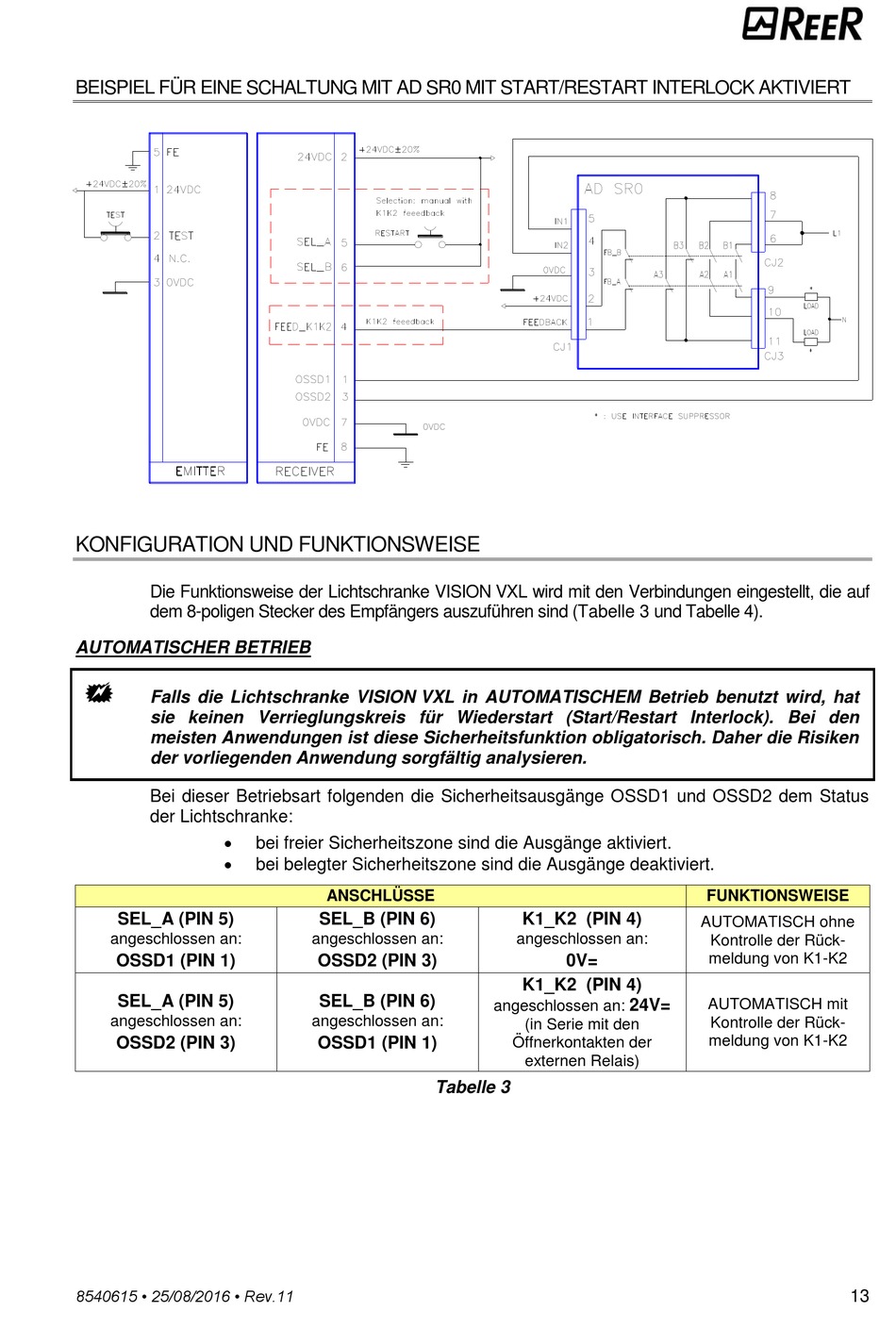

BEISPIEL FÜR EINE SCHALTUNG MIT AD SR0 MIT START/RESTART INTERLOCK AKTIVIERT

KONFIGURATION UND FUNKTIONSWEISE

Die Funktionsweise der Lichtschranke VISION VXL wird mit den Verbindungen eingestellt, die auf
dem 8-poligen Stecker des Empfängers auszuführen sind (Tabelle 3 und Tabelle 4).

AUTOMATISCHER BETRIEB


Falls die Lichtschranke VISION VXL in AUTOMATISCHEM Betrieb benutzt wird, hat
sie keinen Verrieglungskreis für Wiederstart (Start/Restart Interlock). Bei den
meisten Anwendungen ist diese Sicherheitsfunktion obligatorisch. Daher die Risiken
der vorliegenden Anwendung sorgfältig analysieren.
Bei dieser Betriebsart folgenden die Sicherheitsausgänge OSSD1 und OSSD2 dem Status
der Lichtschranke:


SEL_A (PIN 5)
angeschlossen an:
OSSD1 (PIN 1)
SEL_A (PIN 5)
angeschlossen an:
OSSD2 (PIN 3)
8540615 • 25/08/2016 • Rev.11
bei freier Sicherheitszone sind die Ausgänge aktiviert.
bei belegter Sicherheitszone sind die Ausgänge deaktiviert.
ANSCHLÜSSE
SEL_B (PIN 6)
angeschlossen an:
OSSD2 (PIN 3)
SEL_B (PIN 6)
angeschlossen an:
OSSD1 (PIN 1)
K1_K2 (PIN 4)
angeschlossen an:
0V=
K1_K2 (PIN 4)
angeschlossen an:
(in Serie mit den
Öffnerkontakten der
externen Relais)
Tabelle 3
FUNKTIONSWEISE
AUTOMATISCH ohne
Kontrolle der Rück-
meldung von K1-K2
24V= AUTOMATISCH mit
Kontrolle der Rück-
meldung von K1-K2
