MEHRFACH-SYSTEME
Falls mehrere VISION-Systeme zum Einsatz kommen, ist eine gegenseitige Beeinflussung
zu vermeiden. Die Geräte sind daher so zu montieren, dass der vom Sender des einen
Systems ausgesendete Strahl nur von seinem zugehörigen Empfänger erfasst werden kann.

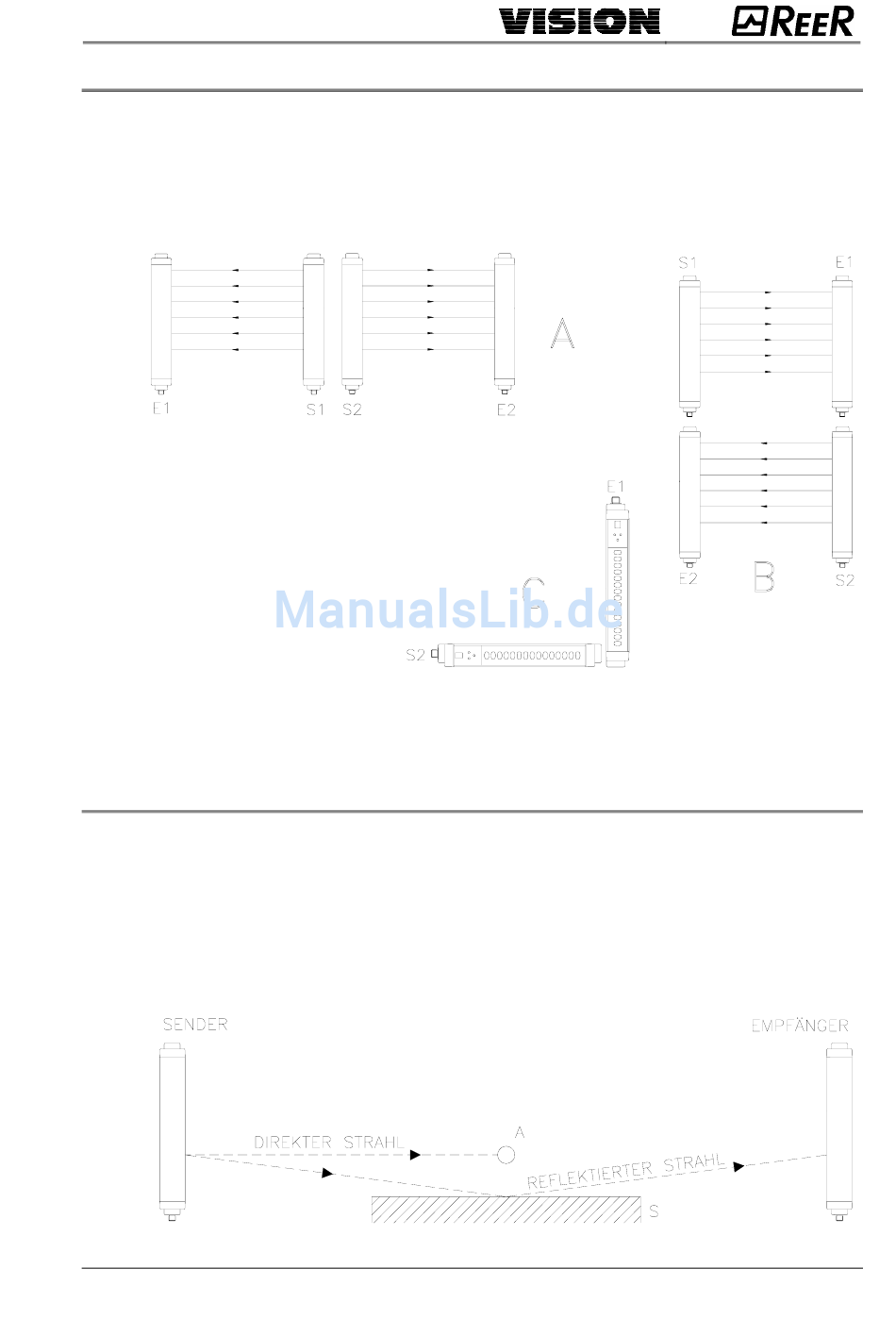

Bild 11 zeigt einige wichtige Montageregeln zur Vermeidung gegenseitiger Beeinflussung
und ungewollter Abschaltungen von ungünstig angeordneten Systemen.
Systeme nebeneinander: A
Mit zwei angrenzenden Sendern
Montage in Reihe: B
Montage im rechten Winkel: C
Diagonale Anordung von Sender
und Empfänger
Wann immer möglich sollten die Modell mit einer Reichweite von 6m eingesetzt werden.
ABSTAND VON SPIEGELNDEN FLÄCHEN
Spiegelnde Flächen, die sich in der Nähe der Lichtvorhänge / Lichtgitter befinden, können zu
Störreflexionen führen, die eine Erfassung verhindern. Wie in Bild 12 gezeigt, wird der
Gegenstand A wegen der Spiegelfläche S nicht erfasst, da diese die äußeren Strahlen zum
Empfänger hin reflektiert.
Eine
Mindestdistanz
Schutzbereichen aufrechterhalten werden. Die Mindestdistanz d muß laut der Distanz l
zwischen Sender und Empfänger kalkuliert werden.
•
•
8540488
17/10/2007
Rev.6
Bild 11
d
muß
somit
zwischen
Bild 12
jeglichen
Reflektionsflächen
und
13
