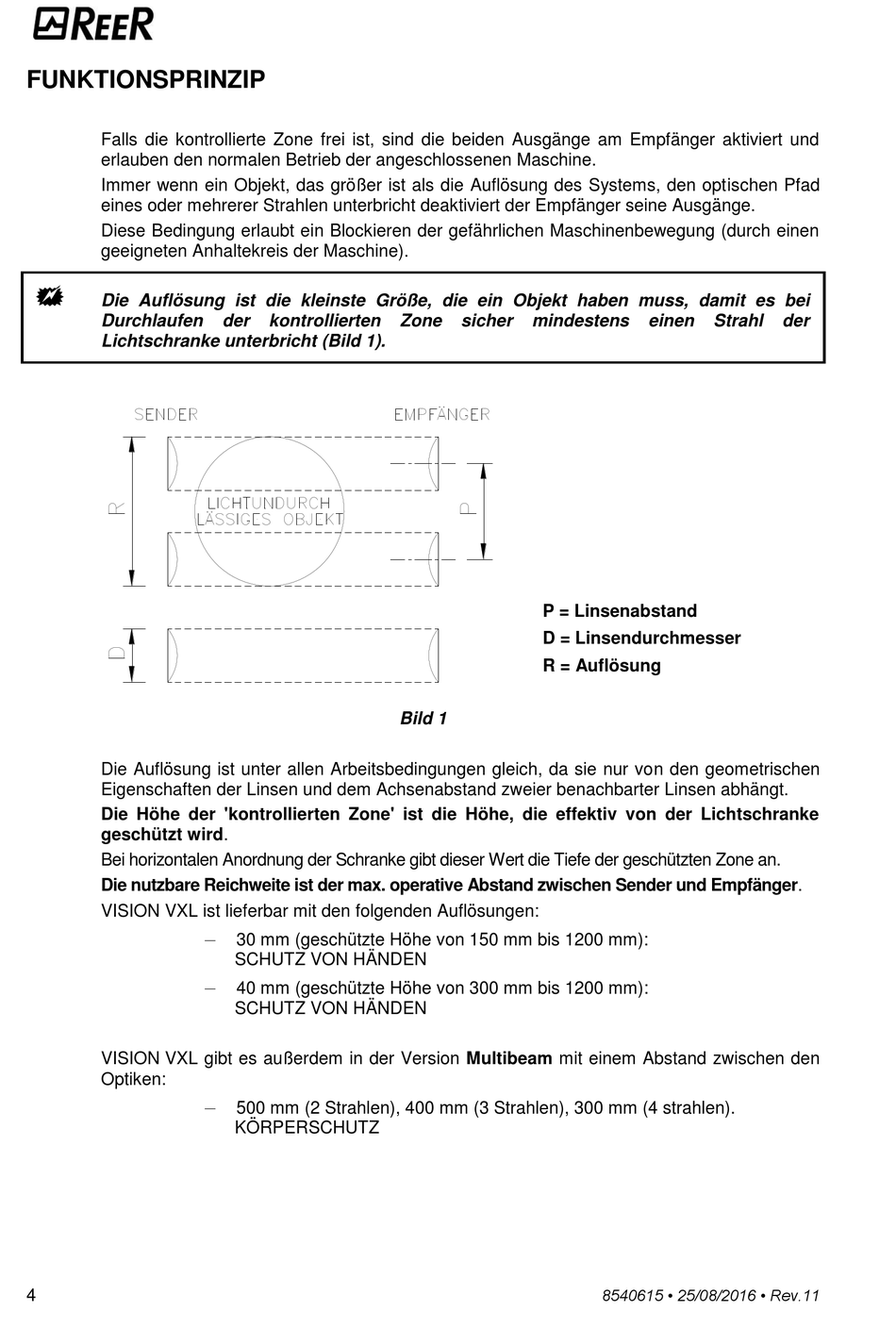

FUNKTIONSPRINZIP
Falls die kontrollierte Zone frei ist, sind die beiden Ausgänge am Empfänger aktiviert und
erlauben den normalen Betrieb der angeschlossenen Maschine.
Immer wenn ein Objekt, das größer ist als die Auflösung des Systems, den optischen Pfad
eines oder mehrerer Strahlen unterbricht deaktiviert der Empfänger seine Ausgänge.
Diese Bedingung erlaubt ein Blockieren der gefährlichen Maschinenbewegung (durch einen
geeigneten Anhaltekreis der Maschine).
Die Auflösung ist die kleinste Größe, die ein Objekt haben muss, damit es bei
Durchlaufen
Lichtschranke unterbricht (Bild 1).
Die Auflösung ist unter allen Arbeitsbedingungen gleich, da sie nur von den geometrischen
Eigenschaften der Linsen und dem Achsenabstand zweier benachbarter Linsen abhängt.
Die Höhe der 'kontrollierten Zone' ist die Höhe, die effektiv von der Lichtschranke
geschützt wird.
Bei horizontalen Anordnung der Schranke gibt dieser Wert die Tiefe der geschützten Zone an.
Die nutzbare Reichweite ist der max. operative Abstand zwischen Sender und Empfänger.
VISION VXL ist lieferbar mit den folgenden Auflösungen:
VISION VXL gibt es außerdem in der Version Multibeam mit einem Abstand zwischen den
Optiken:
4
der
kontrollierten
–
30 mm (geschützte Höhe von 150 mm bis 1200 mm):
SCHUTZ VON HÄNDEN
–
40 mm (geschützte Höhe von 300 mm bis 1200 mm):
SCHUTZ VON HÄNDEN
–
500 mm (2 Strahlen), 400 mm (3 Strahlen), 300 mm (4 strahlen).
KÖRPERSCHUTZ
Zone
sicher
mindestens
P = Linsenabstand
D = Linsendurchmesser
R = Auflösung
Bild 1
einen
Strahl
8540615 • 25/08/2016 • Rev.11
