WARNUNG
Gefährliche
Spannung kann zu
Verletzungen oder
Tod führen.
Für den einwandfreien Betrieb und die Lebensdauer
eines Aggregates ist die Aufstellfläche von grundlegen-
der Bedeutung.
Die Aufstellfläche muss glatt, eben und ausreichend fest
sein, um die Einwirkungen des Pumpenaggregates ohne
Verformungen absorbieren zu können (bei Betonflächen
müssen diese der Norm BAEL 91 entsprechen).
Falls die Aggregate mit Bolzen befestigt werden, sind
diese so anzuziehen, dass Deformationen des
Rahmens ausgeschlossen sind. Ein deformierter
Rahmen kann Beschädigungen an der Pumpe und dem
Antrieb, Verschiebungen in der Kupplung, Vibrationen,
Lärm und vorzeitigen Verschleiß verursachen.
Es ist darauf zu achten, dass ausreichend Platz zwis-
chen Rahmen und Boden vorhanden ist.
Wenn das Aggregat in einer Lebensmittelanwendung
eingesetzt ist, wird empfohlen, erhöhte Grundrahmen für
eine bessere Reinigung zu verwenden.
Es wird empfohlen, mindestens einen Freiraum von
etwa 50 cm beidseitig des Pumpenaggregates (Maße
über alles) zu lassen, um die Reinigung zu erleichtern
und ggf. Zugang zu den Befestigungsschrauben von
Pumpe, Reduziergetriebe und Motor zu ermöglichen. In
jedem Fall ist ein Freiraum um das Pumpenaggregat zu
belassen, damit die Pumpe demontiert werden kann
(siehe Maßzeichnung).
Zum Schutz von Personen und Material sollte der am
Rahmen vorgesehene Erdungspunkt verwendet werden.
2.6.2 FLUCHTUNG DER WELLEN VON MOTOR/
PUMPE ODER REDUZIERGETRIEBE/PUMPE
WARNUNG
Nicht ohne
installierten
Schutz arbeiten.
NT 1001-F00 09 18 C12 A - C18 A g
2. INSTALLATION (For tsetzung)
VOR DER DURCHFÜHRUNG VON SER-
VICEARBEITEN STROMVERSORGUNG
UNTERBRECHEN.
BEI ARBEITEN OHNE WELLENSCHUTZ
BESTEHT GEFAHR FÜR SCHWERE
KÖRPERVERLETZUNG
AUCH
TODESFOLGE
ODER
SACHSCHÄDEN.
WARNUNG
Gefährliche
Spannung kann zu
Verletzungen oder
Tod führen.
NIE EIN AGGREGAT MIT MANGELHAFT GEFLUCH-
TETER KUPPLUNG STARTEN. DAS SETZT DIE
GARANTIE AUSSER KRAFT.
Kupplung nie zum Kompensieren einer mangelhaften
Fluchtung verwenden.
Um eine einwandfreie Ausrichtung zwischen Kupplung
und Welle zu gewährleisten, zur Überprüfung einer
eventuellen Achsverschiebung einen geraden Stahlstab
und einer eventuellen Winkelverschiebung eine
Dickenmeßlehre
Betriebsanleitung der Kupplung).

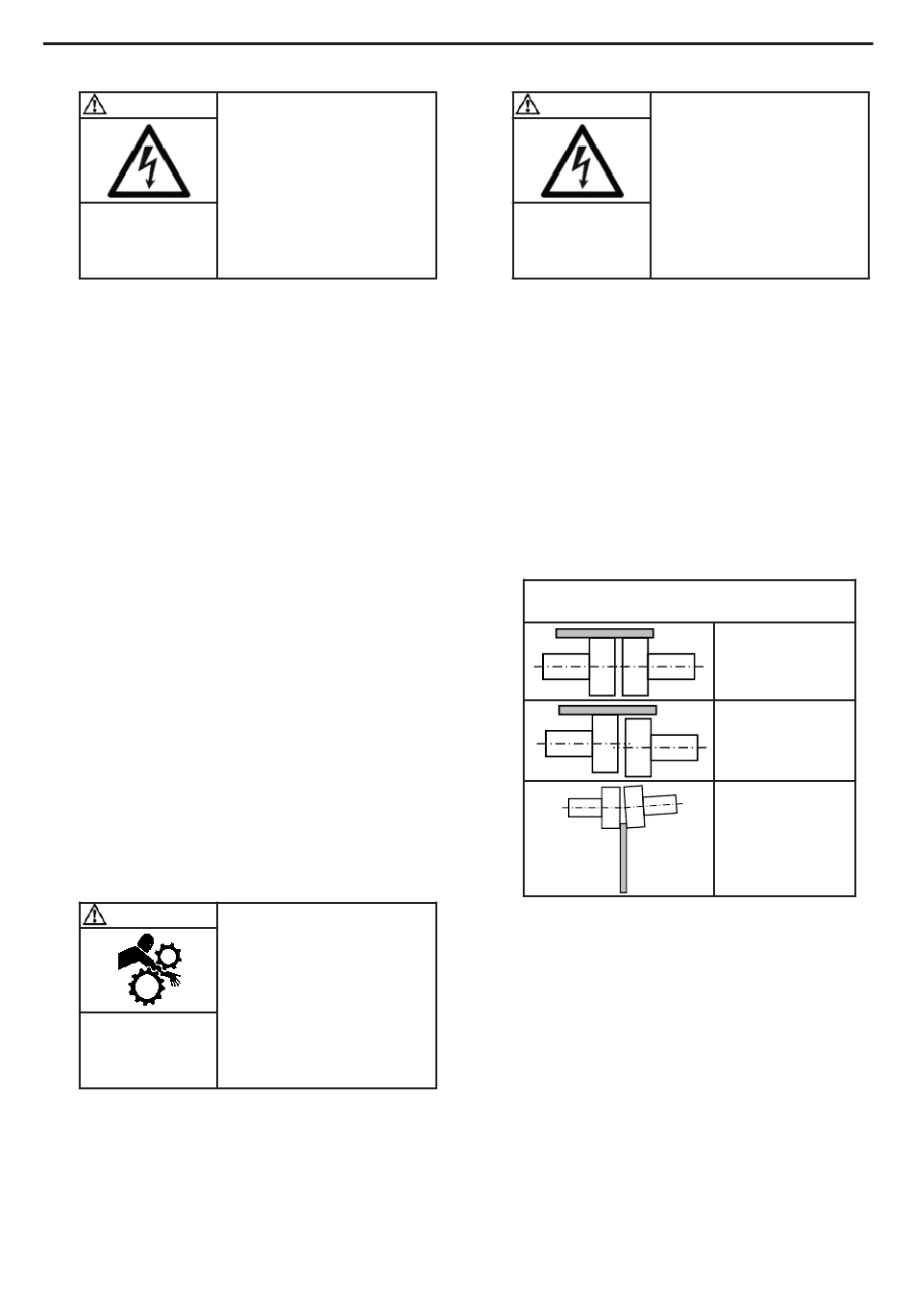

Untenstehende 3 Abbildungen zeigen den Vorgang in
Einzelheiten und weisen auf mögliche Fehler hin :
Überprüfung an 4 Punkten durchführen :
Die Ausrichtung muss nach jedem Installationschritt
geprüft werden, um sicherzustellen, dass nach keinem
dieser Schritte Spannung auf das Aggregat oder die
Pumpe ausübt wird :
MIT
• nach Befestigung auf dem Fundament.
HOHE
• nach Befestigung der Rohrleitungen.
• nachdem die Pumpe die normale Betriebstemperatur
erreicht hat.
Bei Lieferung eines montierten Aggregates sind die
Motor- und Pumpenwellen werksseitig bereits gefluchtet
worden. Aber sie müssen bei Eintreffen vor Ort
nochmals auf Korrektheit kontrolliert und ggf. erneut
gefluchtet werden.
Dabei nicht die Befestigung der einzelnen Elemente
ändern, sondern Ebenheit der Auflagefläche prüfen und
den einstellbaren Fuß so regulieren, dass keine
Spannung auf den Rahmen ausgeübt wird.
9/24
VOR DER DURCHFÜHRUNG VON SER-
VICEARBEITEN STROMVERSORGUNG
UNTERBRECHEN.
ACHTUNG :
benutzen
(zulässige
oben – unten – links ‐ rechts
Richtig
Mangelhafte
Parallelität
Winkelfehler
Werte
s.
