11.1 Wechseln der Dichtungen

Vor dem Ausführen der Arbeiten sicherstel-
len, daß Heizmedium abgelassen (Heiz-/Kühl-
Kreislauf -Ventille geschlossen) und die
Pumpe abgekühlt ist.
WARNUNG
Gefährlicher Druck
kann
Körperverletzungen
oder Sachschäden
verursachen.

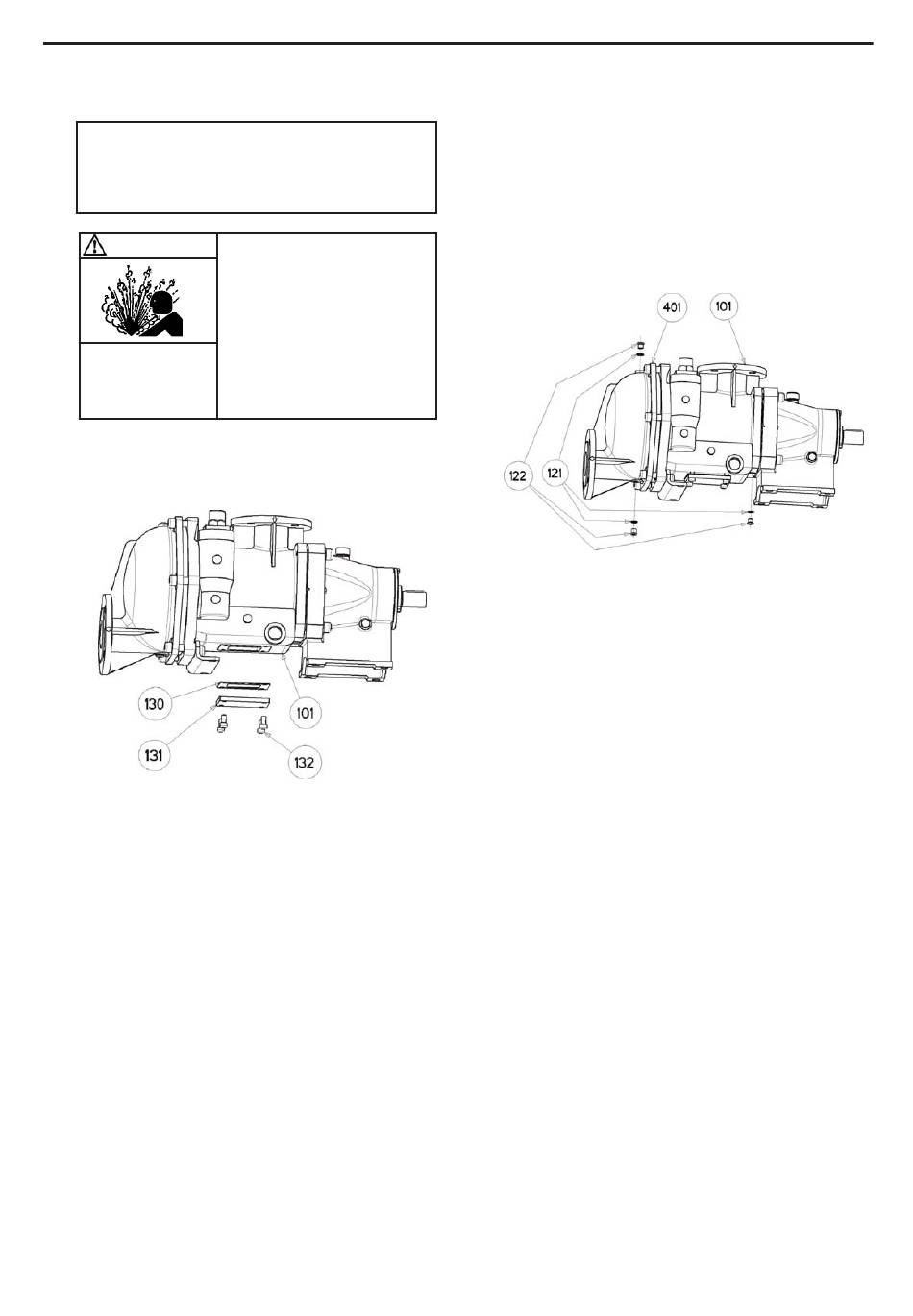

• Die 4 Schrauben 132 aus dem Gehäuse 101 schrauben.
Heizmanteldeckel 131 und Dichtung 130 abnehmen.
• Montage in umgekehrter Reihenfolge.
NT 1001-F00 09 18 C12 A - C18 A g

11. HEIZMANTEL (Option)

DAS DEMONTIEREN VON PUMPEN-
ODER SYSTEMTEILEN BEI LAUFEN-
DER PUMPE KANN SCHWERE KÖR-
PERVERLETZUNGEN, TOD ODER
HOHE SACHSCHÄDEN VERURSACHEN.

11.2 Ablassschrauben (bei Heizmantel)

• Eine Ablaßschraube befindet sich im Gehäuse 101 und
im Deckel 401 (nur bei Position 2 oder 4 - siehe Feld
"Mögliche Ausrichtungen" § INSTALLATION).
• Schrauben 122 mit Imbusschlüssel herausschrauben.
• Zustand der Dichtung 121 überprüfen, ggf. austau-
schen.
• Montage in umgekehrter Reihenfolge.
