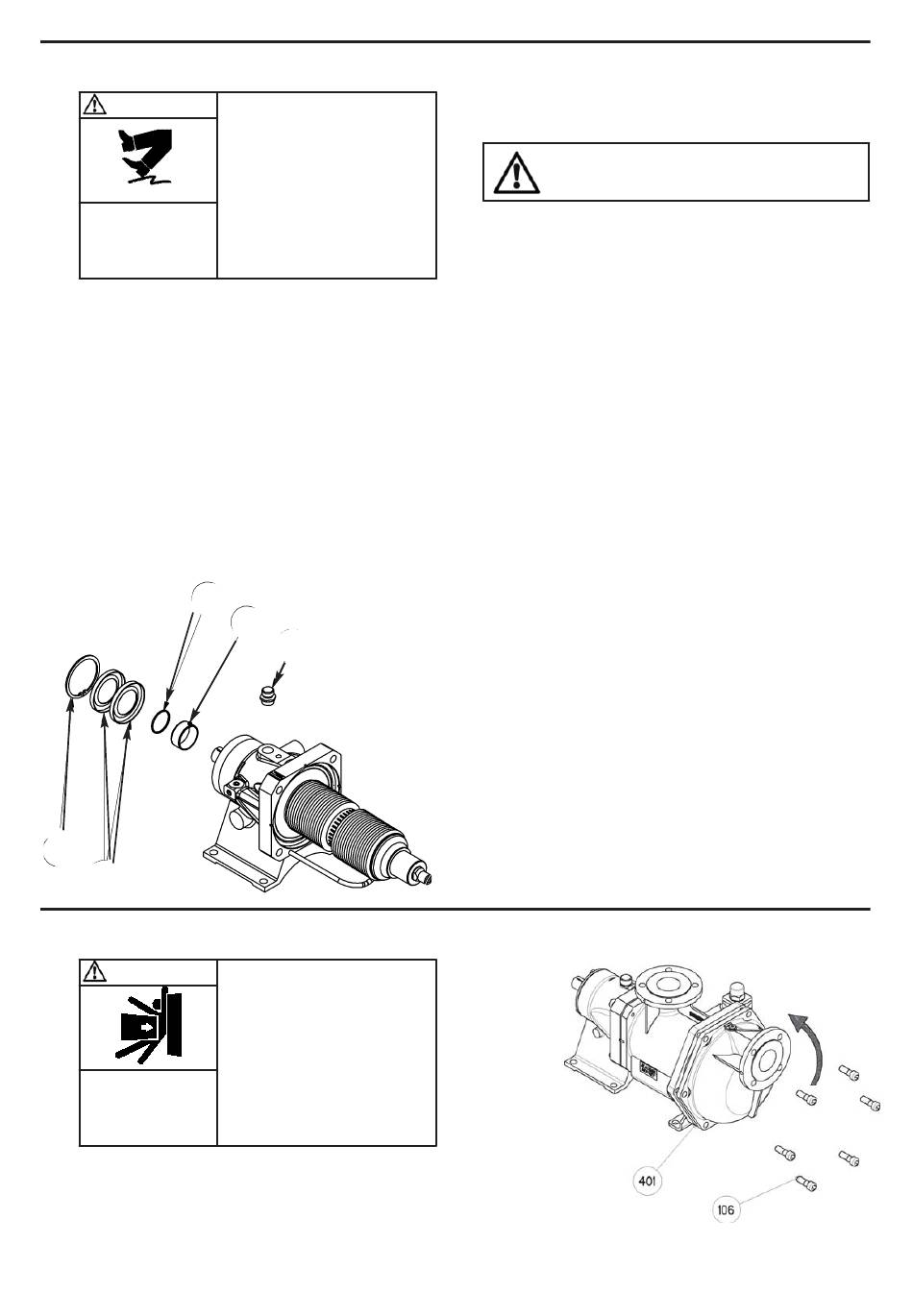

8. AUSTAUSCH DER LIPPENDICHTUNG
ACHTUNG
Rutschgefährliche
Ölspuren sind
zu beseitigen.
• Antriebsteil der Pumpe entleeren (siehe § ÖLWECHSEL
DES ANTRIEBES).
• Lagerring 725 abziehen.
• Die 2 Lippendichtungen 608 auspressen.
• Dichtungsfläche der Wellenschutzhülse 507 kontrollieren.
• Falls Dichtungsfläche beschädigt ist, Wellenschutzhülse 507
auswechseln.
• O-Ring 518 abziehen.
• Wellschutzhülse 507 mit einem Meißel zerbrechen, dann eine
neue Wellenschutzhülse 507 aufsetzen, nachdem man sie
auf 95°C erhitzt hat (in einem Öl- oder HF-Bad).
• Neuen O-Ring 518 einsetzen.
518
725
608
9. LAGEÄNDERUNG DES DRUCKSTUTZENS
WARNUNG
Das Gewicht der Teile
kann gefährlich sein
und Körperverletzungen
und Sachschäden
hervorrufen.
• 6 Schrauben 106 herausschrauben.
• Deckel 401 in die gewünschte Position drehen.
• 6 Schrauben 106 einschrauben (6 x M16 : Anzugsmoment
100 Nm).
NT 1001-F00 09 18 C12 A - C18 A g
PUMPENSCHMIERMITTEL
RUTSCHGEÄHRLICH UND KANN ZU
ERNSTEN VERLETZUNGEN FÜHREN.
ALLE ÖLSPUREN SIND SOFORT ZU
BESEITIGEN.
507
715
VORSICHT BEIM BEWEGEN VON SCHWE-
REN TEILEN.
• 2 Lippendichtungen 608 - mit Lippe zum Antriebsblock
gerichtet - befestigen.
SYNTHETISCHES LEBENSMITTEL-SCHMIERMITTEL :
IST
Referenzierung zwingend erforderlich da es mit dem
MOUVEX-Standardöl für Lager verträglich sein muß.
• Sprengring 725 ersetzen.
• Nach Einsetzen der Ölablaßschraube, Antrieb befüllen 2 Liter
Öl* (siehe § ÖLWECHSEL DES ANTRIEBES).
• Belüftungssventil 715 wieder aufschrauben.
* Von MOUVEX gelieferte Öle (Sicherheitsdatenblatt ist auf Anfrage
erhältlich) :
CS05 Lebensmittel- Synthetiköl
CS23 Öl ohne Silikon für Antriebsblock
* Von Kunden verwendete Öle.
16/24
