SICK deTec2 Core Betriebsanleitung Seite 38

7
ERSTINBETRIEBNAHME
Anzeige der Ausrichtgü‐
te
Ausrichten mit der Flex‐
Fix-Halterung oder mit
der Austauschhalterung
38 B E T R I E B S A N L E I T U N G | deTec2 Core
Anzeige
Blaue LEDs OSSD-LED
keine LED leuch‐ Rot
tet
1 LED leuchtet Rot
2 LEDs leuchten Rot
2 LEDs leuchten Grün
3 LEDs leuchten Grün
4 LEDs leuchten Grün
Tabelle 3: Blaue LEDs zur Anzeige der Ausrichtgüte
1) Bei typischer Reichweite besteht die Möglichkeit, dass auch bei optimaler Ausrichtung nicht alle vier
LEDs zur Anzeige der Ausrichtgüte leuchten
HINWEIS
Sobald das System ausgerichtet ist, leuchten mindestens zwei blaue LEDs und die
OSSD-LED leuchtet grün.
Mit der FlexFix-Halterung oder mit der Austauschhalterung haben Sie folgende Justage‐
möglichkeiten:
– Vertikal verschieben (H)
– Drehen (+/− 15 °)
+/–15°

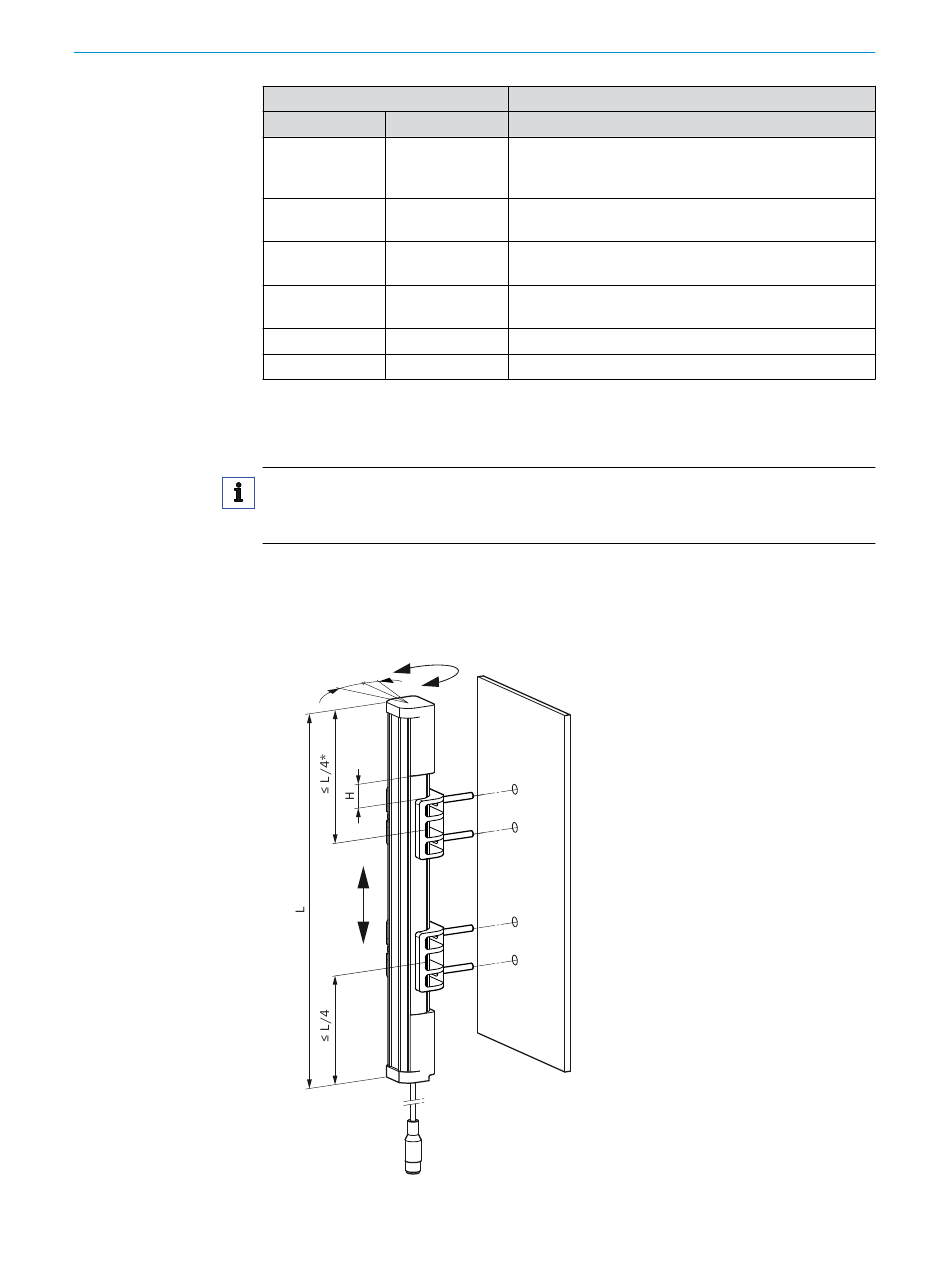

Abbildung 28: FlexFix-Halterung: vertikal verschieben / drehen
Bedeutung
Die Ausrichtung ist unzureichend oder das Schutzfeld
zumindest teilweise unterbrochen. Der Empfänger kann
nicht auf den Sender synchronisiert werden.
Die Ausrichtung ist unzureichend oder das Schutzfeld
zumindest teilweise unterbrochen.
Die Ausrichtung ist schlecht oder das Schutzfeld zumin‐
dest teilweise unterbrochen.
Die Ausrichtung ist noch nicht ausreichend für stabile
Verfügbarkeit.
Die Ausrichtung ist gut, stabile Verfügbarkeit.
Die Ausrichtung ist sehr gut.
*) Ausnahme bei Schutzfeldhöhe 300 mm
1)
