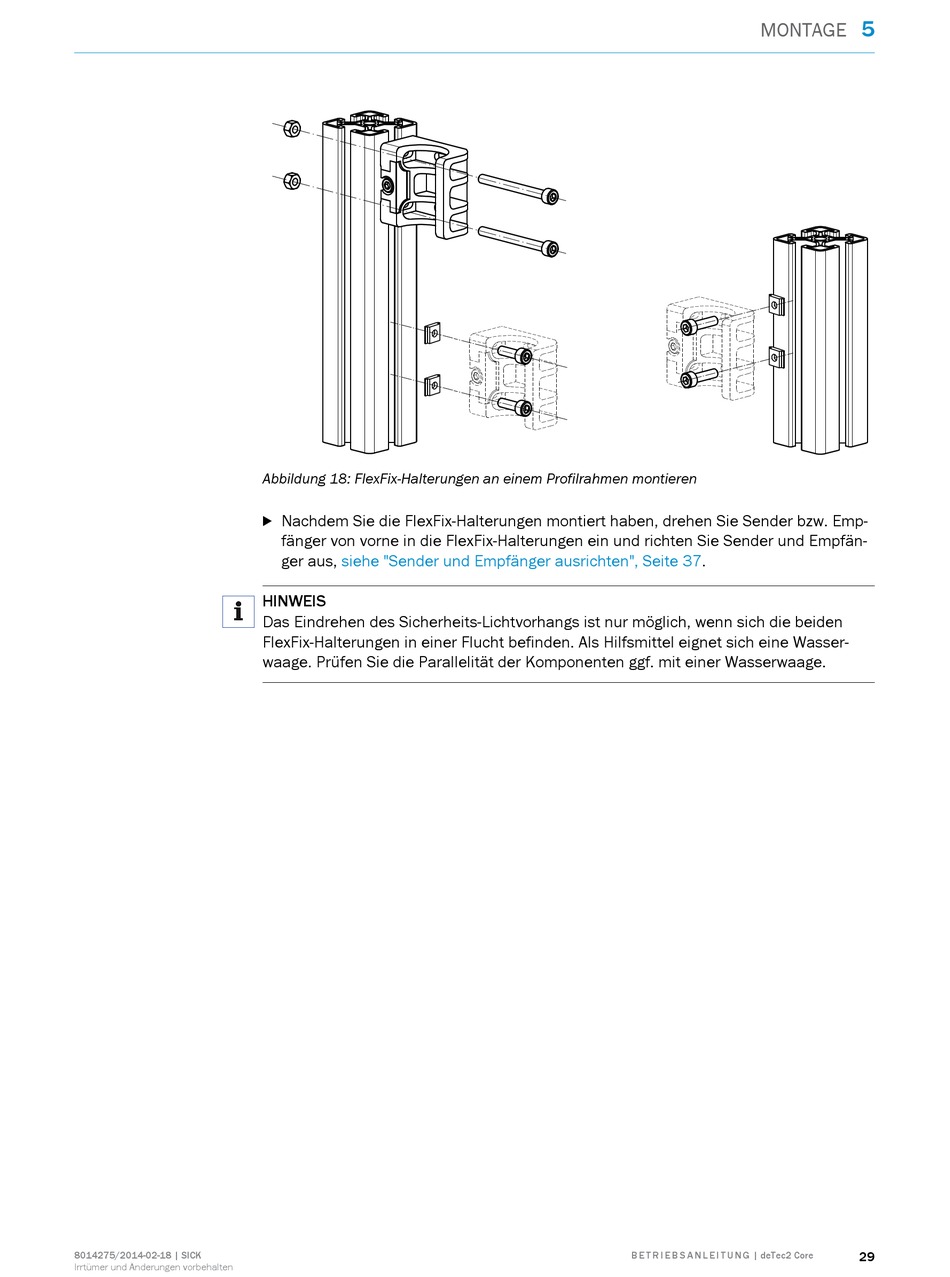

Abbildung 18: FlexFix-Halterungen an einem Profilrahmen montieren
b Nachdem Sie die FlexFix-Halterungen montiert haben, drehen Sie Sender bzw. Emp‐
fänger von vorne in die FlexFix-Halterungen ein und richten Sie Sender und Empfän‐
ger aus, siehe "Sender und Empfänger ausrichten", Seite
HINWEIS
Das Eindrehen des Sicherheits-Lichtvorhangs ist nur möglich, wenn sich die beiden
FlexFix-Halterungen in einer Flucht befinden. Als Hilfsmittel eignet sich eine Wasser‐
waage. Prüfen Sie die Parallelität der Komponenten ggf. mit einer Wasserwaage.
MONTAGE
37.
