5.3.3

Optionale Austauschhalterung montieren

8014275/2014-02-18 | SICK
Irrtümer und Änderungen vorbehalten

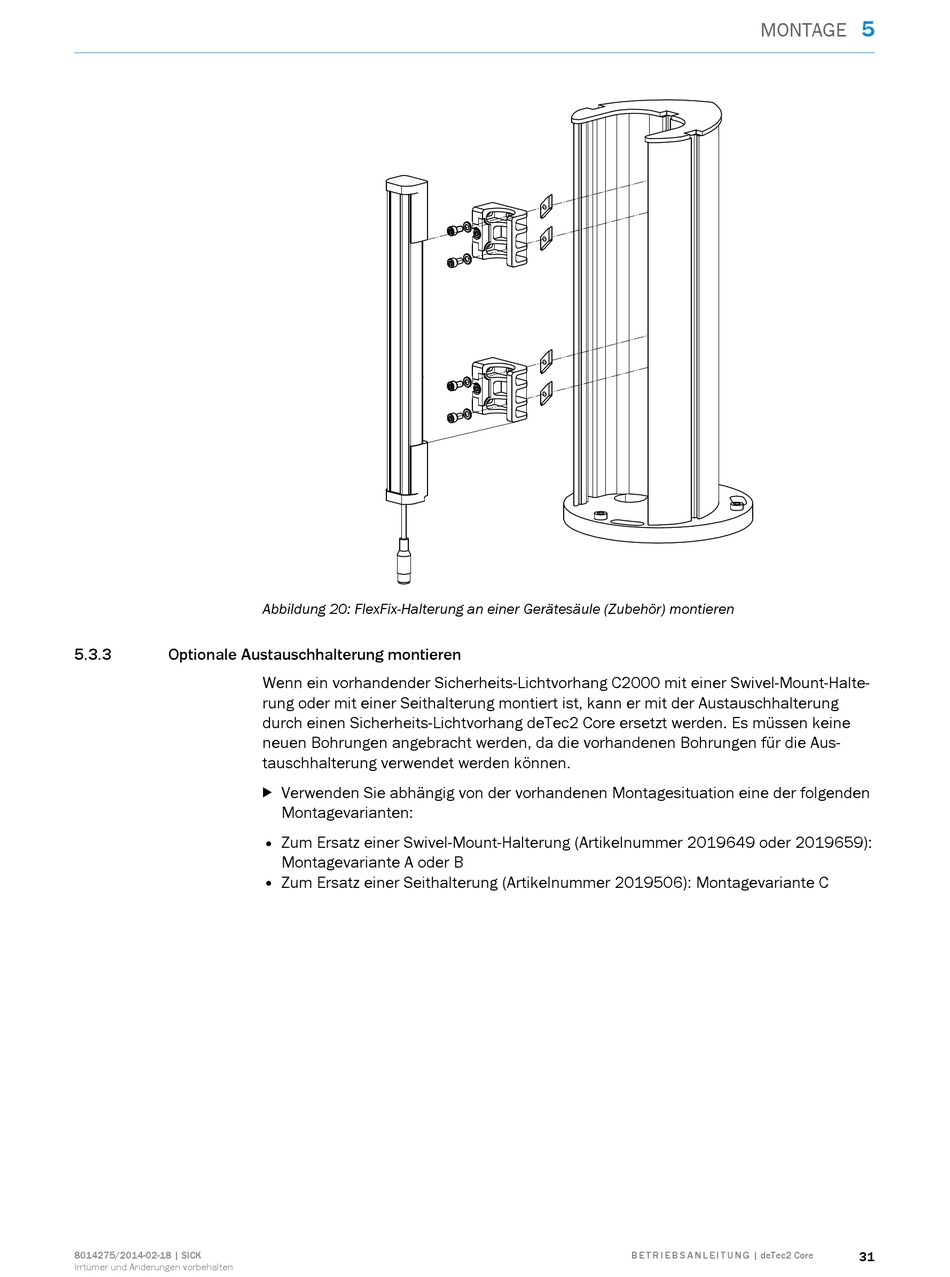

Abbildung 20: FlexFix-Halterung an einer Gerätesäule (Zubehör) montieren
Wenn ein vorhandender Sicherheits-Lichtvorhang C2000 mit einer Swivel-Mount-Halte‐
rung oder mit einer Seithalterung montiert ist, kann er mit der Austauschhalterung
durch einen Sicherheits-Lichtvorhang deTec2 Core ersetzt werden. Es müssen keine
neuen Bohrungen angebracht werden, da die vorhandenen Bohrungen für die Aus‐
tauschhalterung verwendet werden können.
b Verwenden Sie abhängig von der vorhandenen Montagesituation eine der folgenden
Montagevarianten:
• Zum Ersatz einer Swivel-Mount-Halterung (Artikelnummer 2019649 oder 2019659):
Montagevariante A oder B
• Zum Ersatz einer Seithalterung (Artikelnummer 2019506): Montagevariante C
MONTAGE
