5
MONTAGE
FlexFix-Halterung rück‐
seitig an eine Geräte‐
säule montieren
30 B E T R I E B S A N L E I T U N G | deTec2 Core

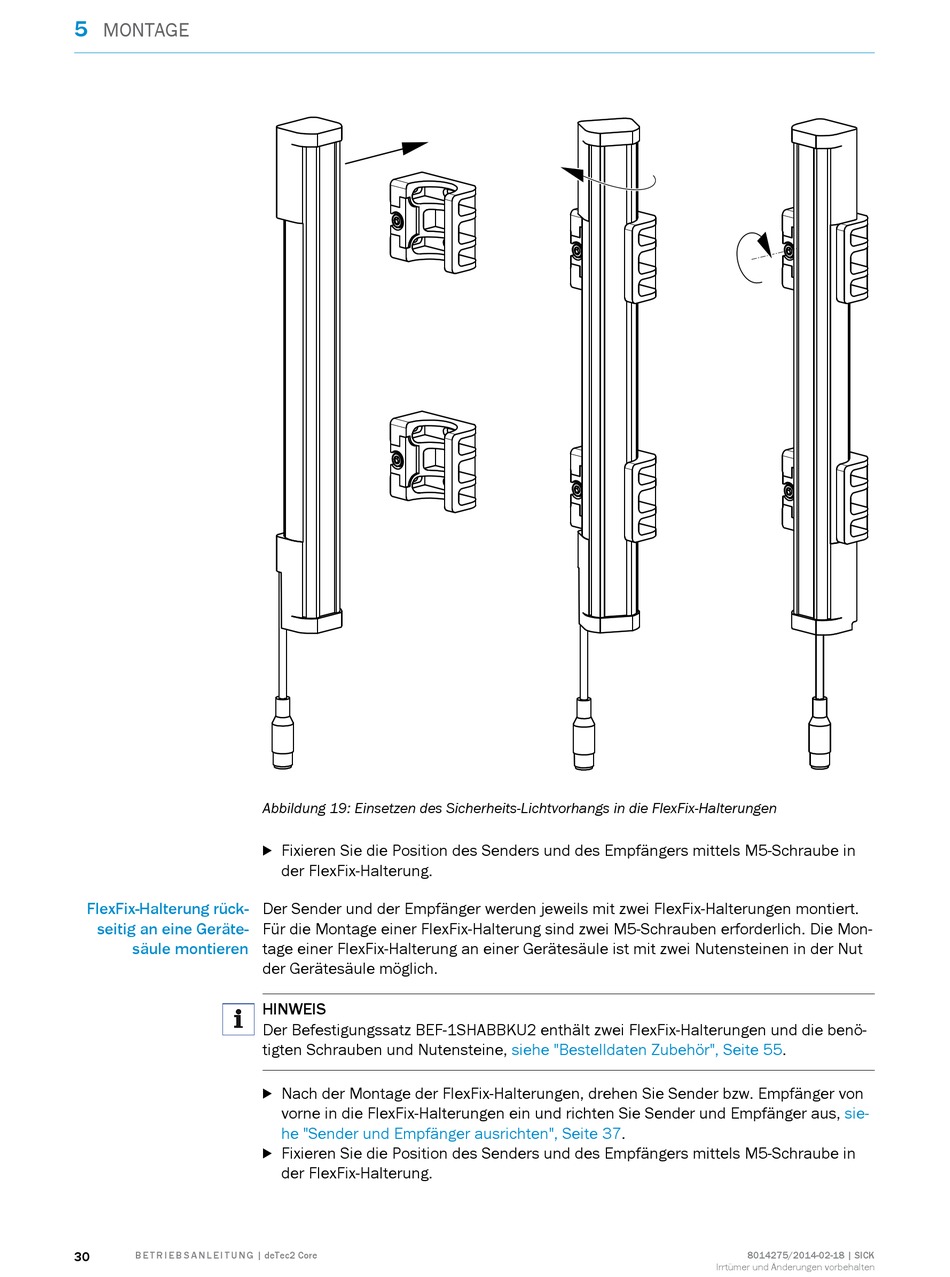

Abbildung 19: Einsetzen des Sicherheits-Lichtvorhangs in die FlexFix-Halterungen
b Fixieren Sie die Position des Senders und des Empfängers mittels M5-Schraube in
der FlexFix-Halterung.
Der Sender und der Empfänger werden jeweils mit zwei FlexFix-Halterungen montiert.
Für die Montage einer FlexFix-Halterung sind zwei M5-Schrauben erforderlich. Die Mon‐
tage einer FlexFix-Halterung an einer Gerätesäule ist mit zwei Nutensteinen in der Nut
der Gerätesäule möglich.
HINWEIS
Der Befestigungssatz BEF-1SHABBKU2 enthält zwei FlexFix-Halterungen und die benö‐
tigten Schrauben und Nutensteine,
b Nach der Montage der FlexFix-Halterungen, drehen Sie Sender bzw. Empfänger von
vorne in die FlexFix-Halterungen ein und richten Sie Sender und Empfänger aus,
he "Sender und Empfänger ausrichten", Seite
b Fixieren Sie die Position des Senders und des Empfängers mittels M5-Schraube in
der FlexFix-Halterung.
siehe "Bestelldaten Zubehör", Seite
37.
55.
sie‐
