4
PROJEKTIERUNG
Anforderungen an die
elektrische Steuerung
der Maschine
4.4.1 Wiederanlaufsperre und Schützkontrolle
22 B E T R I E B S A N L E I T U N G | deTec2 Core

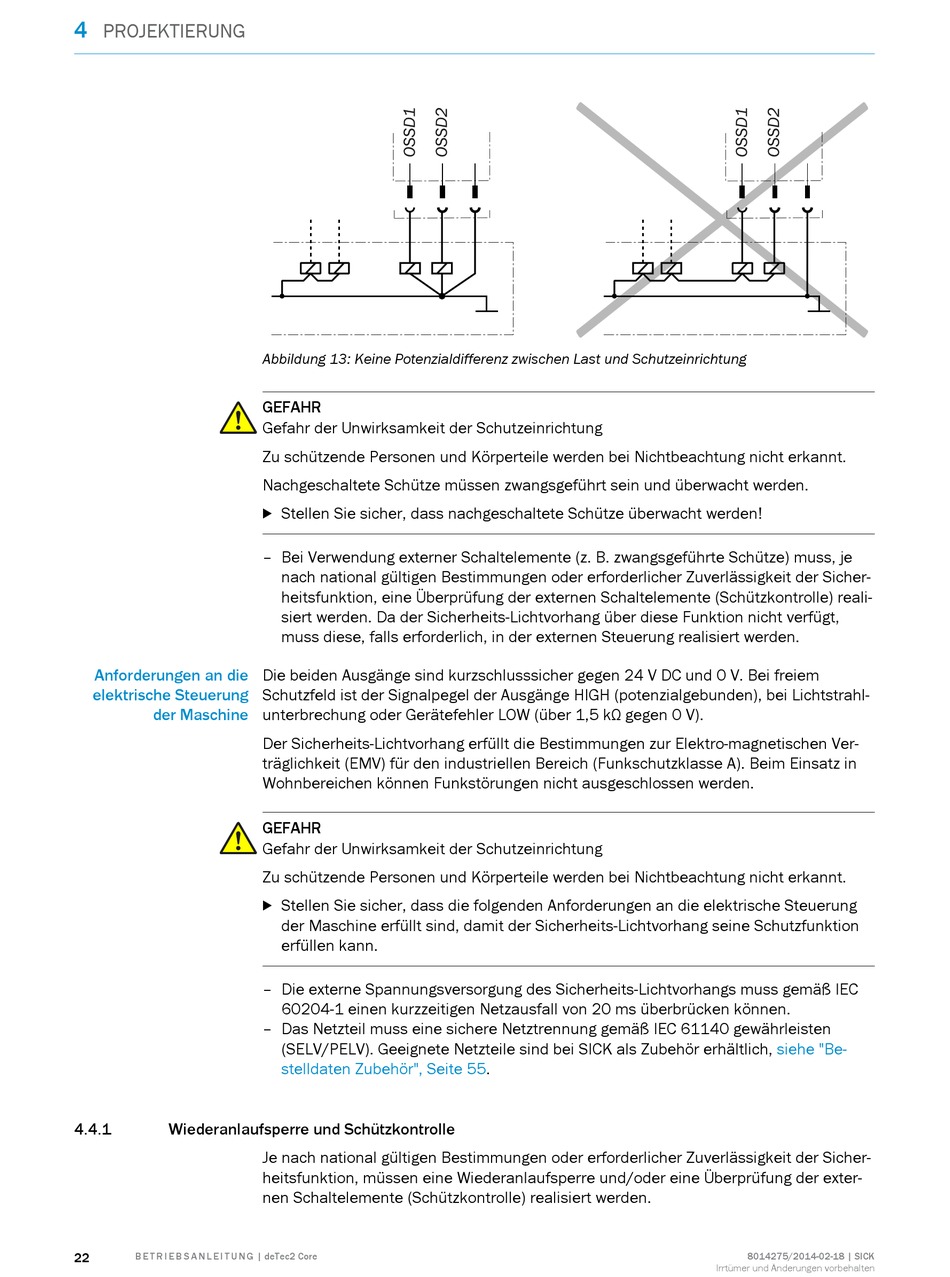

Abbildung 13: Keine Potenzialdifferenz zwischen Last und Schutzeinrichtung
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung nicht erkannt.
Nachgeschaltete Schütze müssen zwangsgeführt sein und überwacht werden.
b Stellen Sie sicher, dass nachgeschaltete Schütze überwacht werden!
– Bei Verwendung externer Schaltelemente (z. B. zwangsgeführte Schütze) muss, je
nach national gültigen Bestimmungen oder erforderlicher Zuverlässigkeit der Sicher‐
heitsfunktion, eine Überprüfung der externen Schaltelemente (Schützkontrolle) reali‐
siert werden. Da der Sicherheits-Lichtvorhang über diese Funktion nicht verfügt,
muss diese, falls erforderlich, in der externen Steuerung realisiert werden.
Die beiden Ausgänge sind kurzschlusssicher gegen 24 V DC und 0 V. Bei freiem
Schutzfeld ist der Signalpegel der Ausgänge HIGH (potenzialgebunden), bei Lichtstrahl‐
unterbrechung oder Gerätefehler LOW (über 1,5 kΩ gegen 0 V).
Der Sicherheits-Lichtvorhang erfüllt die Bestimmungen zur Elektro-magnetischen Ver‐
träglichkeit (EMV) für den industriellen Bereich (Funkschutzklasse A). Beim Einsatz in
Wohnbereichen können Funkstörungen nicht ausgeschlossen werden.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung nicht erkannt.
b Stellen Sie sicher, dass die folgenden Anforderungen an die elektrische Steuerung
der Maschine erfüllt sind, damit der Sicherheits-Lichtvorhang seine Schutzfunktion
erfüllen kann.
– Die externe Spannungsversorgung des Sicherheits-Lichtvorhangs muss gemäß IEC
60204-1 einen kurzzeitigen Netzausfall von 20 ms überbrücken können.
– Das Netzteil muss eine sichere Netztrennung gemäß IEC 61140 gewährleisten
(SELV/PELV). Geeignete Netzteile sind bei SICK als Zubehör erhältlich,
stelldaten Zubehör", Seite
Je nach national gültigen Bestimmungen oder erforderlicher Zuverlässigkeit der Sicher‐
heitsfunktion, müssen eine Wiederanlaufsperre und/oder eine Überprüfung der exter‐
nen Schaltelemente (Schützkontrolle) realisiert werden.
55.
siehe "Be‐
8014275/2014-02-18 | SICK
Irrtümer und Änderungen vorbehalten
