Schutzfeldbreite
Auflösung
Zusammenhang: Auflö‐
sung und Reichweite
3.2

Produkteigenschaften

3.2.1

Blindzonenfreiheit

3.2.2

Automatische Einmessung der Schutzfeldbreite

3.2.3

Anzeigeelemente

Betriebsanzeigen des
Senders
8014275/2014-02-18 | SICK
Irrtümer und Änderungen vorbehalten
Die Schutzfeldbreite ist die Länge des Lichtweges zwischen Sender und Empfänger. Sie
ist durch die Reichweite begrenzt. Informationen zu Schutzfeldhöhe, Auflösung und
Schutzfeldbreite: siehe "Datenblatt", Seite
Durch die entsprechende Auflösung ermöglicht der Sicherheits-Lichtvorhang Finger-
oder Handschutz. Die Auflösung entspricht dem Durchmesser des zum Sicherheits-
Lichtvorhang gehörenden Prüfstabs, der sicher erkannt wird, wenn er sich im Schutz‐
feld befindet.
Der Sicherheits-Lichtvorhang deTec2 Core ist mit einer Schutzfeldhöhe von 300 mm
bis 2100 mm erhältlich (150-mm-Schritte). Die verfügbaren Auflösungsvarianten sind
14 mm (0 ... 7 m Reichweite) und 30 mm (0 ...10 m Reichweite).
Durch den Einsatz von Umlenkspiegeln und/oder einem Schweißfunkenschutz redu‐
ziert sich die Reichweite. Weitere Informationen:
"Schweißfunkenschutz", Seite
Durch die Konstruktion und Bauform des Sicherheits-Lichtvorhangs reicht die Schutz‐
funktion eines Geräts blindzonenfrei bis zum Gehäuseende. Blindzonenfreiheit redu‐
ziert den Platzbedarf bei der Integration in die Maschine.
Bei jedem Einschalten stellt sich der Sicherheits-Lichtvorhang automatisch auf die
Schutzfeldbreite ein.
Die LEDs von Sender und Empfänger signalisieren den Betriebsstatus des Sicherheits-
Lichtvorhangs.
ERR
PWR
Auflösung 14 mm

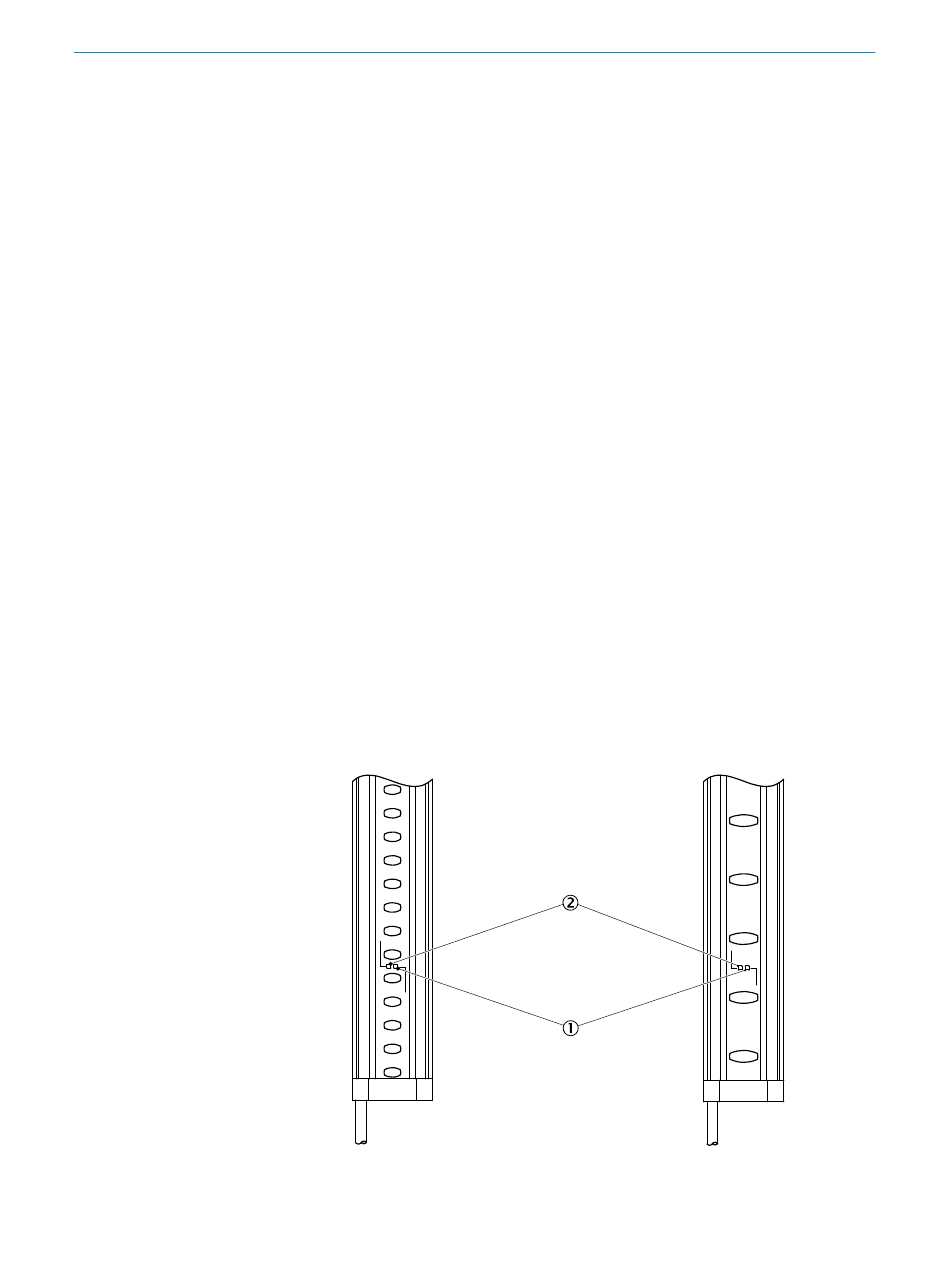

Abbildung 2: Anzeigen des Senders
