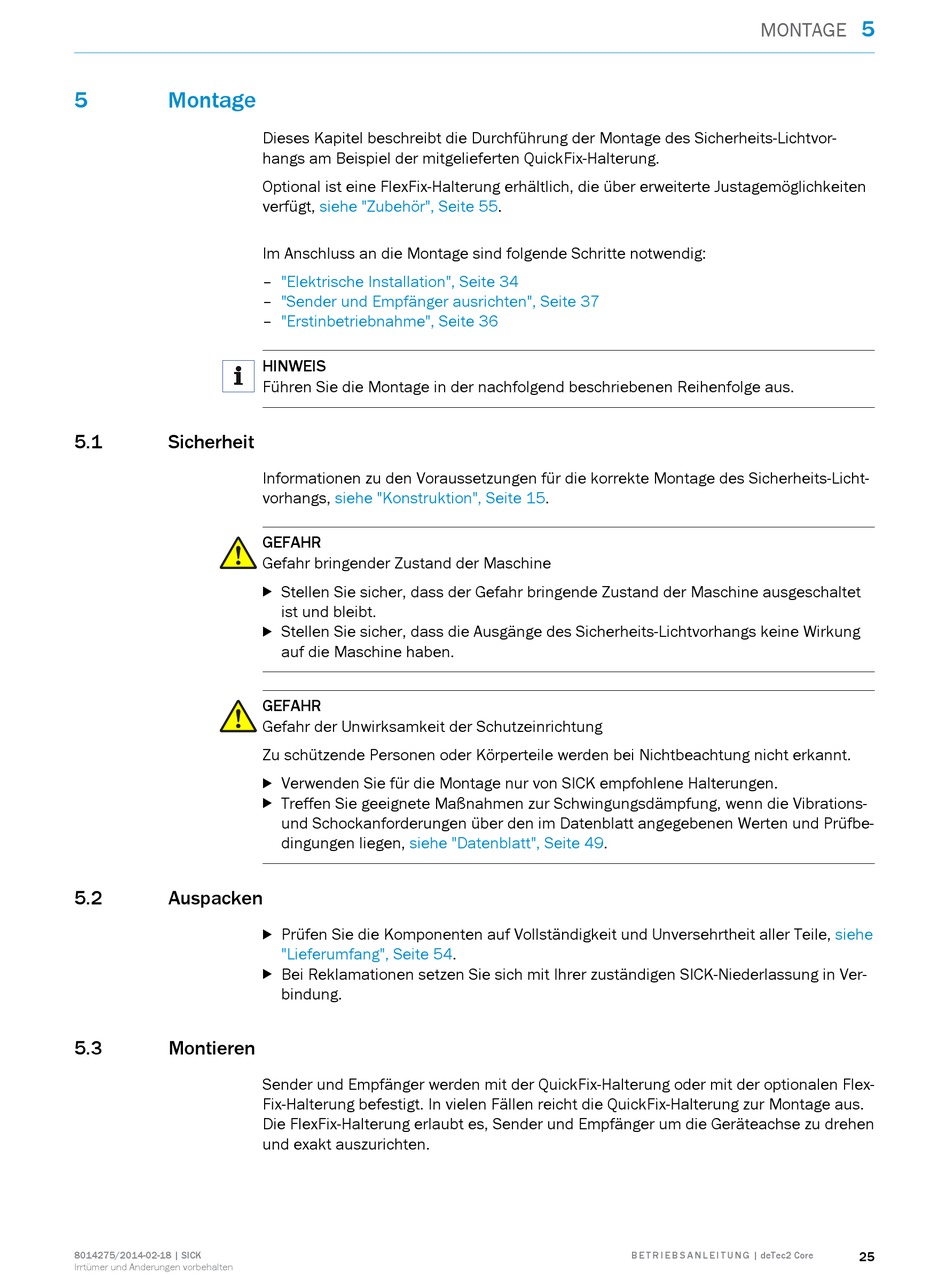

Dieses Kapitel beschreibt die Durchführung der Montage des Sicherheits-Lichtvor‐
hangs am Beispiel der mitgelieferten QuickFix-Halterung.
Optional ist eine FlexFix-Halterung erhältlich, die über erweiterte Justagemöglichkeiten
verfügt, siehe "Zubehör", Seite
Im Anschluss an die Montage sind folgende Schritte notwendig:
– "Elektrische Installation", Seite 34
– "Sender und Empfänger ausrichten", Seite 37
– "Erstinbetriebnahme", Seite 36
HINWEIS
Führen Sie die Montage in der nachfolgend beschriebenen Reihenfolge aus.
Informationen zu den Voraussetzungen für die korrekte Montage des Sicherheits-Licht‐
vorhangs, siehe "Konstruktion", Seite
GEFAHR
Gefahr bringender Zustand der Maschine
b Stellen Sie sicher, dass der Gefahr bringende Zustand der Maschine ausgeschaltet
ist und bleibt.
b Stellen Sie sicher, dass die Ausgänge des Sicherheits-Lichtvorhangs keine Wirkung
auf die Maschine haben.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen oder Körperteile werden bei Nichtbeachtung nicht erkannt.
b Verwenden Sie für die Montage nur von SICK empfohlene Halterungen.
b Treffen Sie geeignete Maßnahmen zur Schwingungsdämpfung, wenn die Vibrations-
und Schockanforderungen über den im Datenblatt angegebenen Werten und Prüfbe‐
dingungen liegen, siehe "Datenblatt", Seite
b Prüfen Sie die Komponenten auf Vollständigkeit und Unversehrtheit aller Teile,
"Lieferumfang", Seite 54.
b Bei Reklamationen setzen Sie sich mit Ihrer zuständigen SICK-Niederlassung in Ver‐
bindung.
Sender und Empfänger werden mit der QuickFix-Halterung oder mit der optionalen Flex‐
Fix-Halterung befestigt. In vielen Fällen reicht die QuickFix-Halterung zur Montage aus.
Die FlexFix-Halterung erlaubt es, Sender und Empfänger um die Geräteachse zu drehen
und exakt auszurichten.
