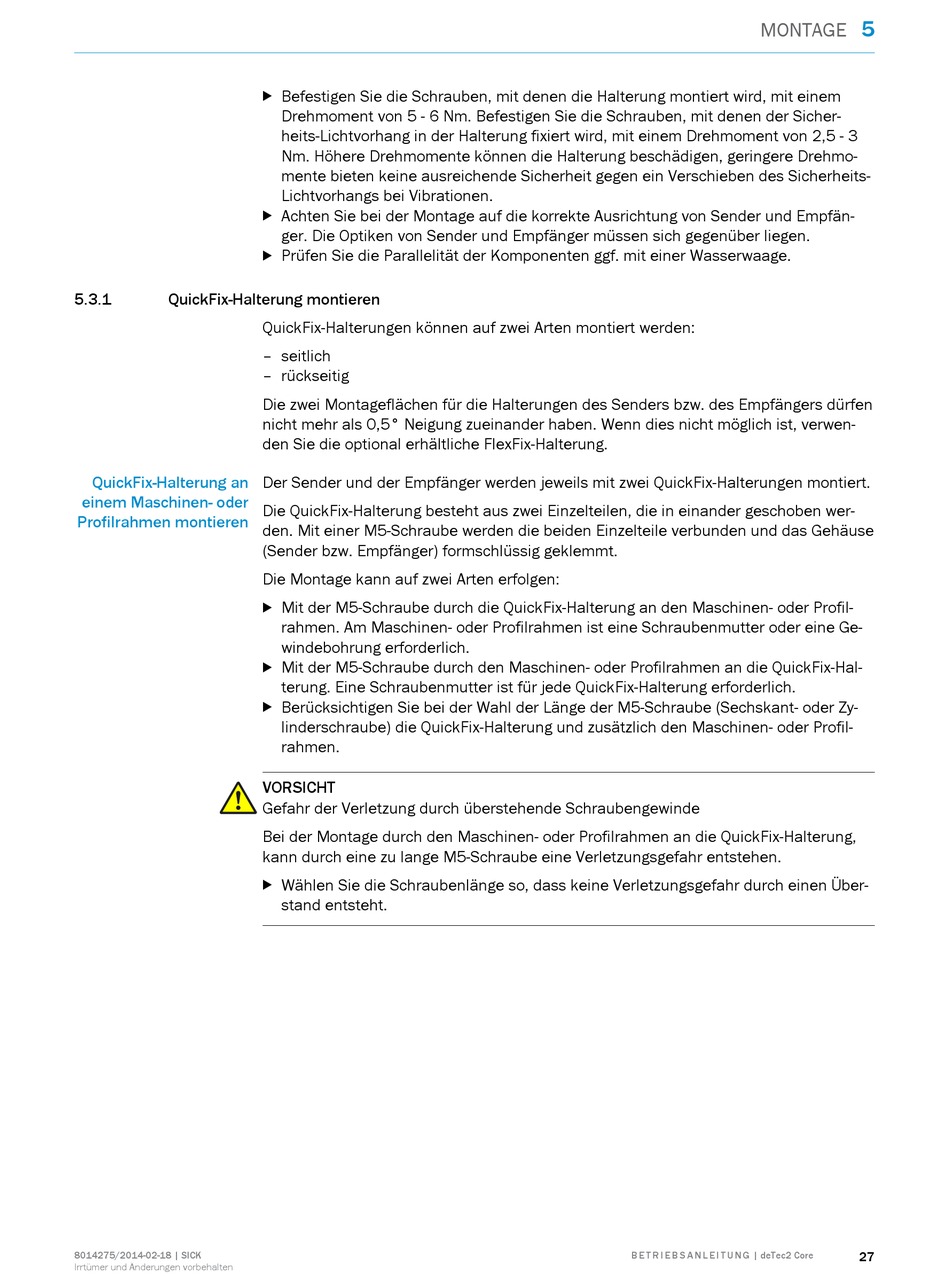

5.3.1

QuickFix-Halterung montieren

QuickFix-Halterung an
einem Maschinen- oder
Profilrahmen montieren
8014275/2014-02-18 | SICK
Irrtümer und Änderungen vorbehalten
b Befestigen Sie die Schrauben, mit denen die Halterung montiert wird, mit einem
Drehmoment von 5 - 6 Nm. Befestigen Sie die Schrauben, mit denen der Sicher‐
heits-Lichtvorhang in der Halterung fixiert wird, mit einem Drehmoment von 2,5 - 3
Nm. Höhere Drehmomente können die Halterung beschädigen, geringere Drehmo‐
mente bieten keine ausreichende Sicherheit gegen ein Verschieben des Sicherheits-
Lichtvorhangs bei Vibrationen.
b Achten Sie bei der Montage auf die korrekte Ausrichtung von Sender und Empfän‐
ger. Die Optiken von Sender und Empfänger müssen sich gegenüber liegen.
b Prüfen Sie die Parallelität der Komponenten ggf. mit einer Wasserwaage.
QuickFix-Halterungen können auf zwei Arten montiert werden:
– seitlich
– rückseitig
Die zwei Montageflächen für die Halterungen des Senders bzw. des Empfängers dürfen
nicht mehr als 0,5° Neigung zueinander haben. Wenn dies nicht möglich ist, verwen‐
den Sie die optional erhältliche FlexFix-Halterung.
Der Sender und der Empfänger werden jeweils mit zwei QuickFix-Halterungen montiert.
Die QuickFix-Halterung besteht aus zwei Einzelteilen, die in einander geschoben wer‐
den. Mit einer M5-Schraube werden die beiden Einzelteile verbunden und das Gehäuse
(Sender bzw. Empfänger) formschlüssig geklemmt.
Die Montage kann auf zwei Arten erfolgen:
b Mit der M5-Schraube durch die QuickFix-Halterung an den Maschinen- oder Profil‐
rahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter oder eine Ge‐
windebohrung erforderlich.
b Mit der M5-Schraube durch den Maschinen- oder Profilrahmen an die QuickFix-Hal‐
terung. Eine Schraubenmutter ist für jede QuickFix-Halterung erforderlich.
b Berücksichtigen Sie bei der Wahl der Länge der M5-Schraube (Sechskant- oder Zy‐
linderschraube) die QuickFix-Halterung und zusätzlich den Maschinen- oder Profil‐
rahmen.
VORSICHT
Gefahr der Verletzung durch überstehende Schraubengewinde
Bei der Montage durch den Maschinen- oder Profilrahmen an die QuickFix-Halterung,
kann durch eine zu lange M5-Schraube eine Verletzungsgefahr entstehen.
b Wählen Sie die Schraubenlänge so, dass keine Verletzungsgefahr durch einen Über‐
stand entsteht.
