PRODUKTBESCHREIBUNG

3 Produktbeschreibung
3.1

Aufbau und Funktion

Schutzfeldhöhe
10 B E T R I E B S A N L E I T U N G | deTec2 Core
Dieses Kapitel informiert über die Funktionsweise des Sicherheits-Lichtvorhangs und
zeigt Beispiele zum Einsatzbereich.
Der Sicherheits-Lichtvorhang deTec2 Core ist eine berührungslos wirkende Schutzein‐
richtung (BWS), die aus einem Sender und einem Empfänger besteht.
Zwischen Sender und Empfänger bauen eine Reihe paralleler Infrarotlichtstrahlen ein
Schutzfeld auf, das den Gefahrbereich (Gefahrstellen-, Zugangs- und Gefahrbereich‐
sabsicherung) absichert. Sobald ein oder mehrere Strahlen vollständig unterbrochen
werden, meldet der Sicherheits-Lichtvorhang die Lichtwegunterbrechung durch einen
Signalwechsel an den sicheren Schaltausgängen (OSSDs) an. Die Signalauswertung,
zum Beenden des Gefahr bringenden Zustands der Maschine, muss durch eine sichere
Steuerung oder durch Sicherheits-Relais (Schütze) erfolgen.
Sender und Empfänger synchronisieren sich automatisch auf optischem Weg. Eine
elektrische Verbindung zwischen den beiden Komponenten ist nicht erforderlich.

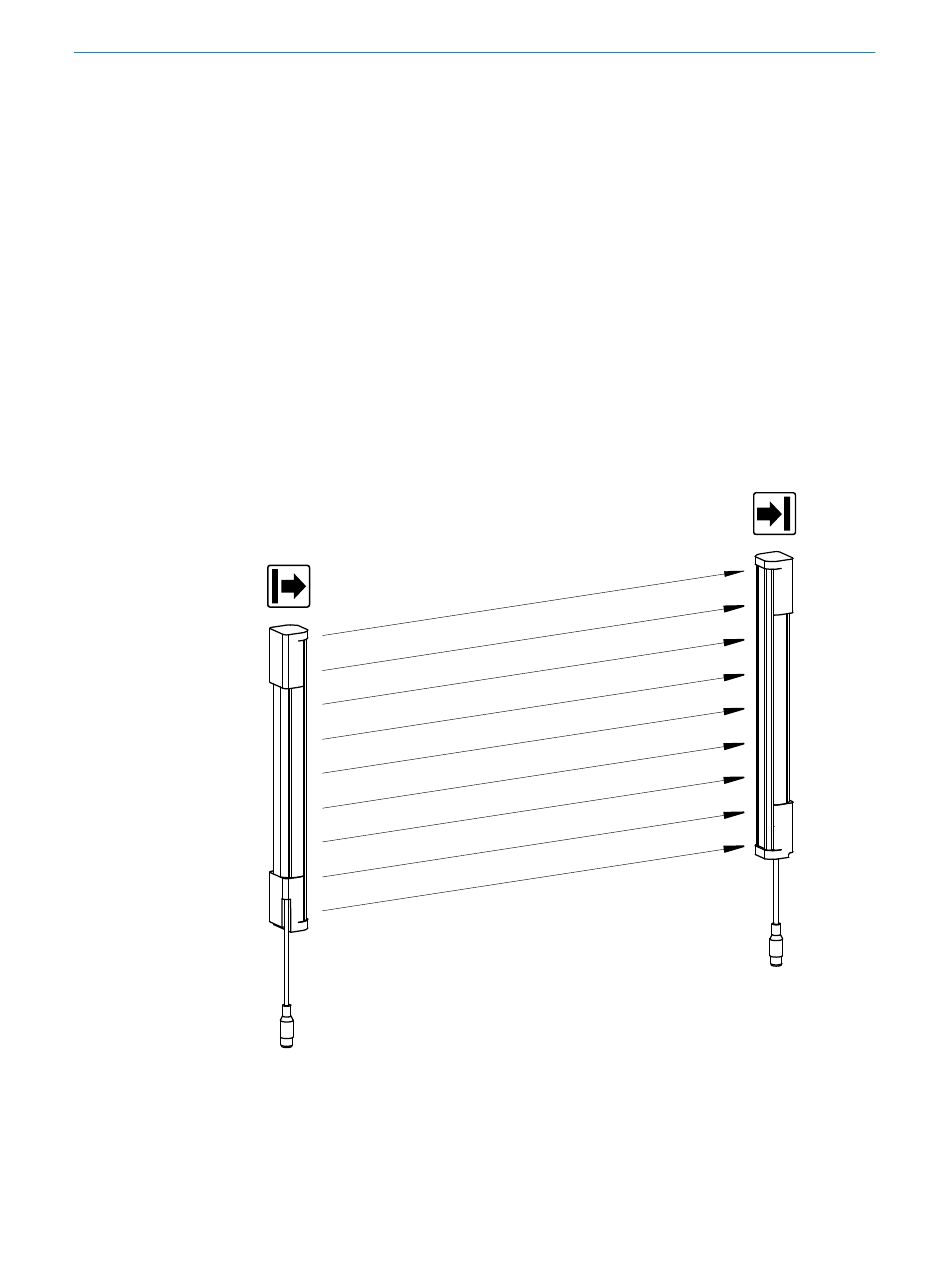

Abbildung 1: Sender und Empfänger
Die Schutzfeldhöhe bezeichnet den Bereich, innerhalb dem der zum Sicherheits-Licht‐
vorhang gehörende Prüfstab sicher erkannt wird. Die Baugröße des Sicherheits-Licht‐
vorhangs bestimmt die Schutzfeldhöhe. Durch die Konstruktion und Bauform des Si‐
cherheits-Lichtvorhangs deTec2 Core reicht die Schutzfunktion eines Geräts blindzo‐
nenfrei bis zum Gehäuseende.
