14.3.1

Montage

14.3.2 Reichweitenänderung mit Umlenkspiegeln
14.3.3

Umlenkspiegel PNS75 - Bestelldaten

8014275/2014-02-18 | SICK
Irrtümer und Änderungen vorbehalten

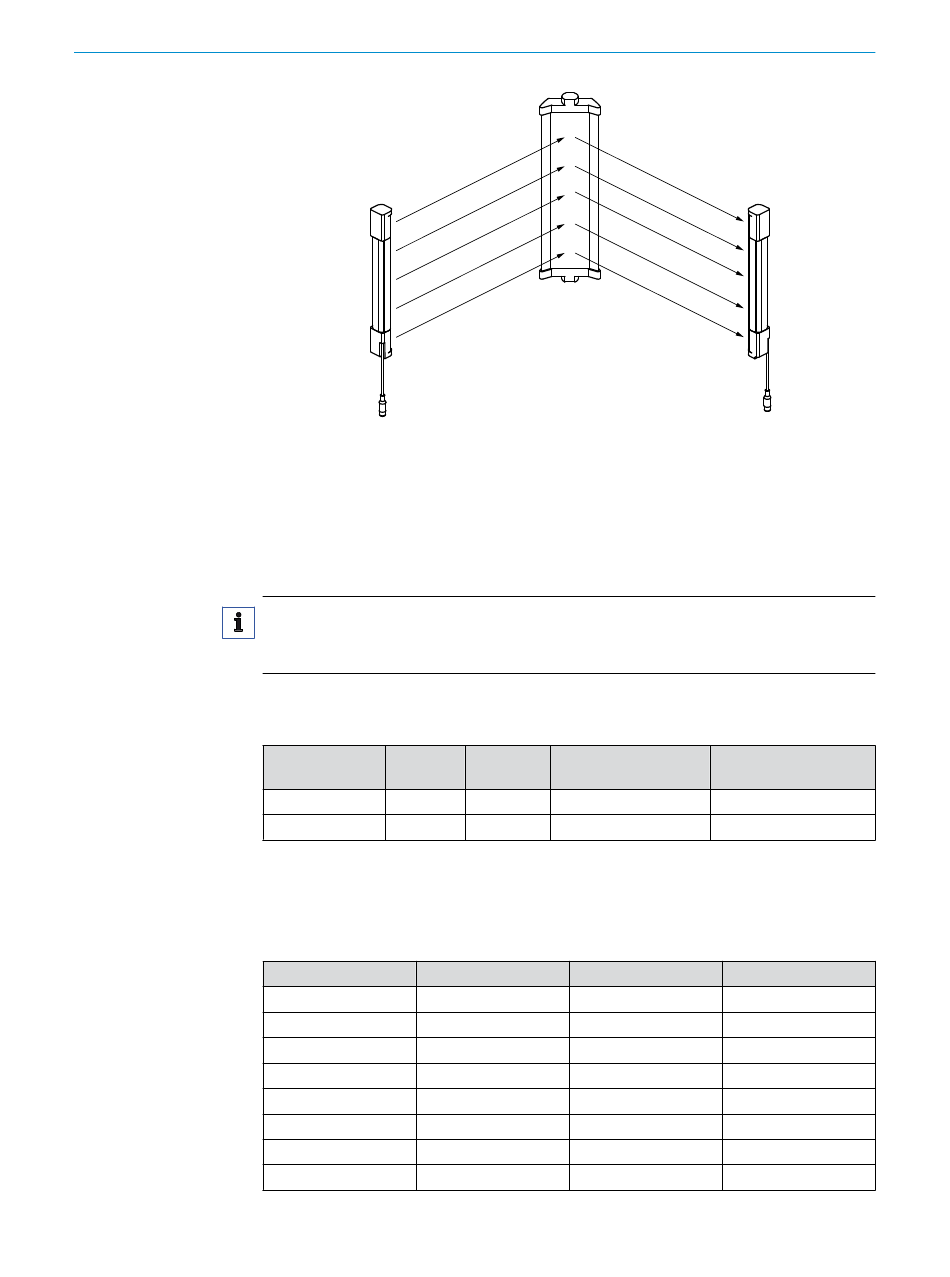

Abbildung 36: Beispiel zur Verwendung von Umlenkspiegeln
Verwenden Sie zur Montage der Umlenkspiegel die beiliegenden Swivel-Mount-Halte‐
rungen.
HINWEIS
Durch den Einsatz von Umlenkspiegeln reduziert sich die Reichweite abhängig von der
Anzahl der Umlenkspiegel im Schutzfeld.
Die nachfolgenden Angaben beziehen sich auf 90° Strahlumlenkung je Spiegel und ei‐
ne Schutzfeldhöhe von 900 mm.
Typ Auflösung Reichweite
PNS75, PNS125 14 mm
PNS75, PNS125 30 mm
Tabelle 16: Reichweite ohne und mit 1 bzw. 2 Umlenkspiegeln
Bei typischer Reichweite besteht die Möglichkeit, dass auch bei optimaler Ausrichtung nicht alle vier
1)
LEDs zur Anzeige der Ausrichtgüte leuchten.
Spiegelhöhe S [mm] Schutzfeldhöhe [mm] Typennummer
340 300
490 450
640 600
790 750
940 900
1090 1050
1240 1200
1390 1350
Tabelle 17: Bestelldaten Umlenkspiegel PNS75
Reichweite typisch mit
typisch 1) 1 Umlenkspiegel
8 m 7,2 m
12 m 10,7 m
PNS75-034
PNS75-049
PNS75-064
PNS75-079
PNS75-094
PNS75-109
PNS75-124
PNS75-139
B E T R I E B S A N L E I T U N G | deTec2 Core
ZUBEHÖR
Reichweite typisch mit
1) 2 Umlenkspiegeln 1)
6,4 m
9,6 m
Artikelnummer
1019414
1019415
1019416
1019417
1019418
1019419
1019420
1019421
