t = 250ms
Ausgänge Test: Gestattet es auszuwählen, welche Signale des Testausgangs an den Kontakt
der Matte übertragen werden sollen. Diese Kontrolle gestattet das Finden und Verwalten
eventueller Kurzschlüsse zwischen den Leitungen. Die Test-Ausgangssignale sind
obligatorisch und müssen in jedem Fall unter zwei möglichen Konfigurationen gewählt
werden: Test Output 1/Test Output 2 oder Test Output 3/Test Output 4.
Test beim Start: Ist dies ausgewählt, aktiviert dies den Test beim Start des externen
Bauteils. Dieser Test verlangt das Öffnen der beweglichen Schutzvorrichtung oder Tür des
Sicherheitsdurchgangs, um eine komplette Funktionsprüfung durchzuführen und den
Ausgang Output zu aktivieren. Diese Kontrolle wird nur beim Start der Maschine verlangt
(Einschalten des Moduls).
Filter (ms): Gestattet die Filterung der von den externen Kontakten kommenden Signale.
Dieser Filter ist von 3 bis 250 ms konfigurierbar und beseitigt eventuelle Sprünge auf den
Kontakten. Die Dauer dieses Filters beeinflusst die Gesamtreaktionszeit des Moduls.
Aktivierung Out Error: Wenn diese Option aktiviert ist ein Fehler durch den Funktionsblock
erkannt wird angezeigt.
Gegenstandbeschreibung: Gestattet das Einfügen eines beschreibenden Textes der
Funktion des Bauteils. Dieser Text wird nur im oberen Teil des Symbols eingeblendet.

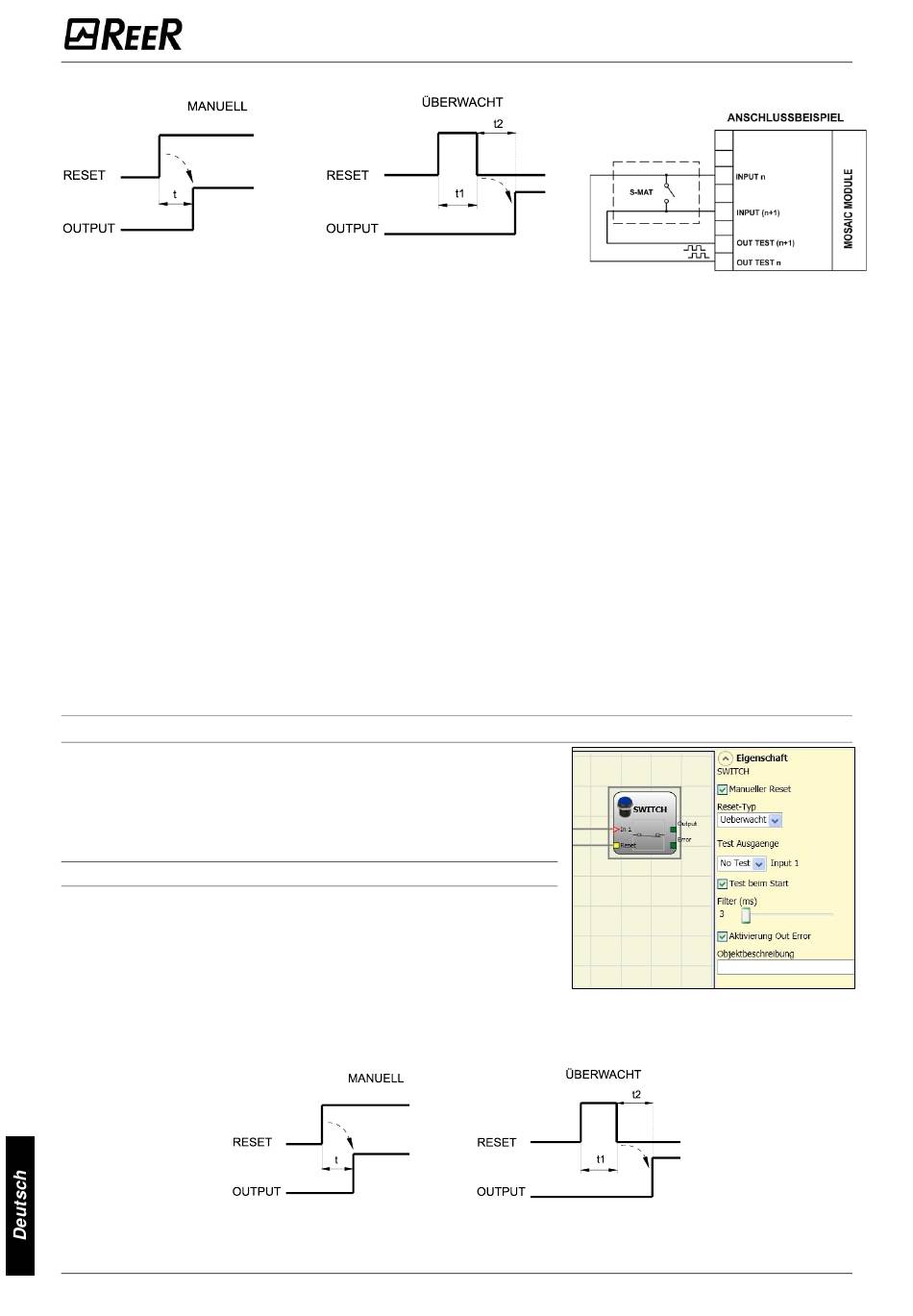

SWITCH (Schalter)
Der Funktionsblock SWITCH überprüft den Status des
Eingangs In einer Taste oder eines Schalters (KEINE
SICHERHEITSBAUTEILE). Sollte die Taste betätigt sein, ist
der Ausgang OUTPUT 1 (TRUE). Andernfalls ist der
Ausgang OUTPUT 0 (FALSE).
Die Parameter
Manueller Reset: Ist dies ausgewählt, wird die Bitte um
Reset
im
Anschluss
Schutzbereichs der Lichtschranke aktiviert. Andernfalls
folgt die Aktivierung des Ausgangs direkt dem Zustand
der Eingänge.
Der Reset kann zweierlei Typs sein: Manuell und überwacht. Wird die Option Manuell
gewählt, wird nur der Übergang des Signals von 0 auf 1 überprüft. Im Fall Überwacht wird
der doppelte Übergang von 0 auf 1 und Rückkehr auf 0 überprüft.
148
t1 > 250ms
t2 = 250ms
an
jede
Unterbrechung
t = 250ms
MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
des
t1 > 250ms
t2 = 250ms
8540780 • 15/03/2022 • Rev.41
