MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
MONITOR (Status der I/O in Echtzeit - Grafik)
Um die Funktion MONITOR zu aktivieren/deaktivieren, das Symbol
(Kennwort Ebene 1 ausreichend).
Die Farbe des Links (
ROT = AUS
GRÜN = ON
GESTRICHELTE ORANGE = Externen Anschlussfalschen
GESTRICHELTE ROT = Bis zu ermöglichen (z.b. RESTART)
➔
Platzieren Sie den Mauszeiger über den Link, die Diagnose-Ansicht können Sie sehen.
BESONDERE FÄLLE
➔
NETWORK-OPERATOR, Signale NETWORK IN, OUT:
DURCHGEHENDE LINIE FETT ROT = STOPP
DURCHGEHENDE LINIE FETT GRÜN = LAUF
DURCHGEHENDE LINIE FETT ORANGE = START.
➔
SERIAL OUTPUT OPERATOR:
DURCHGEHENDE LINIE FETT SCHWARZ = Datenübertragung.
Während der Monitor-Funktion kann der Plan nicht geändert werden. Es können dagegen
die Parameter eines Bauteils eingeblendet werden, in dem mit der rechten Maustaste auf
dieses geklickt und "Eigenschaften zeigen/verbergen" gewählt wird.
8540780 • 15/03/2022 • Rev.41

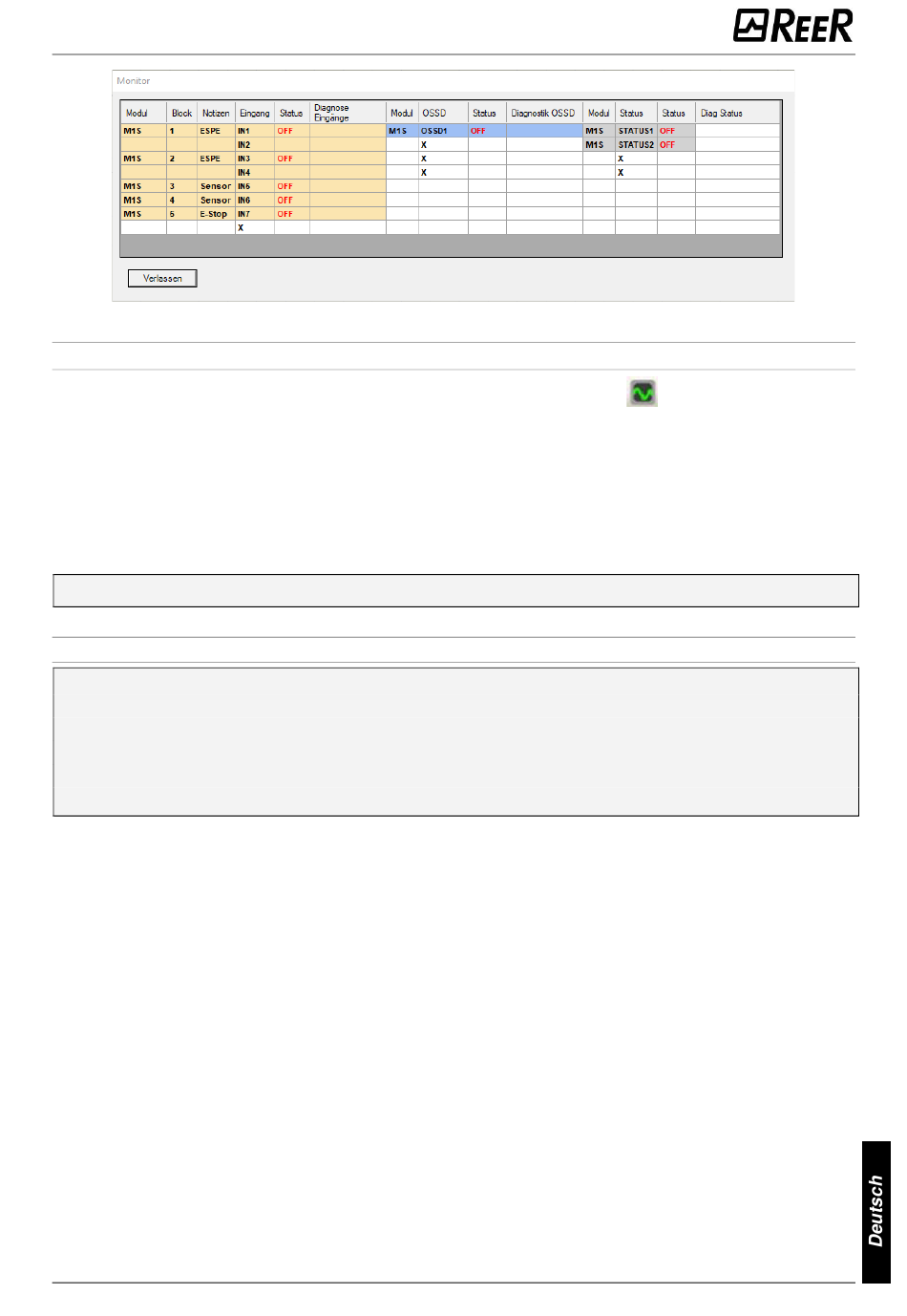

Abb. 95 - Monitor Textlich
) die Diagnose-Ansicht können Sie (in Echtzeit) mit:
Abb. 96
verwenden.
