MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
➔
Die Reaktionszeit der Photoempfänger >2ms und <20ms ist.
Test beim Start: Ist dies ausgewählt, aktiviert dies den Test beim Start des externen
Bauteils. Dieser Test verlangt das Öffnen der beweglichen Schutzvorrichtung oder Tür des
Sicherheitsdurchgangs, um eine komplette Funktionsprüfung durchzuführen und den
Ausgang Output zu aktivieren. Diese Kontrolle wird nur beim Start der Maschine verlangt
(Einschalten des Moduls).
Filter (ms): Gestattet die Filterung der von den externen Kontakten kommenden Signale.
Dieser Filter ist von 3 bis 250 ms konfigurierbar und beseitigt eventuelle Sprünge auf den
Kontakten. Die Dauer dieses Filters beeinflusst die Gesamtreaktionszeit des Moduls.
Aktivierung Out Error: Wenn diese Option aktiviert ist ein Fehler durch den Funktionsblock
erkannt wird angezeigt.
Gegenstandbeschreibung: Gestattet das Einfügen eines beschreibenden Textes der
Funktion des Bauteils. Dieser Text wird nur im oberen Teil des Symbols eingeblendet.

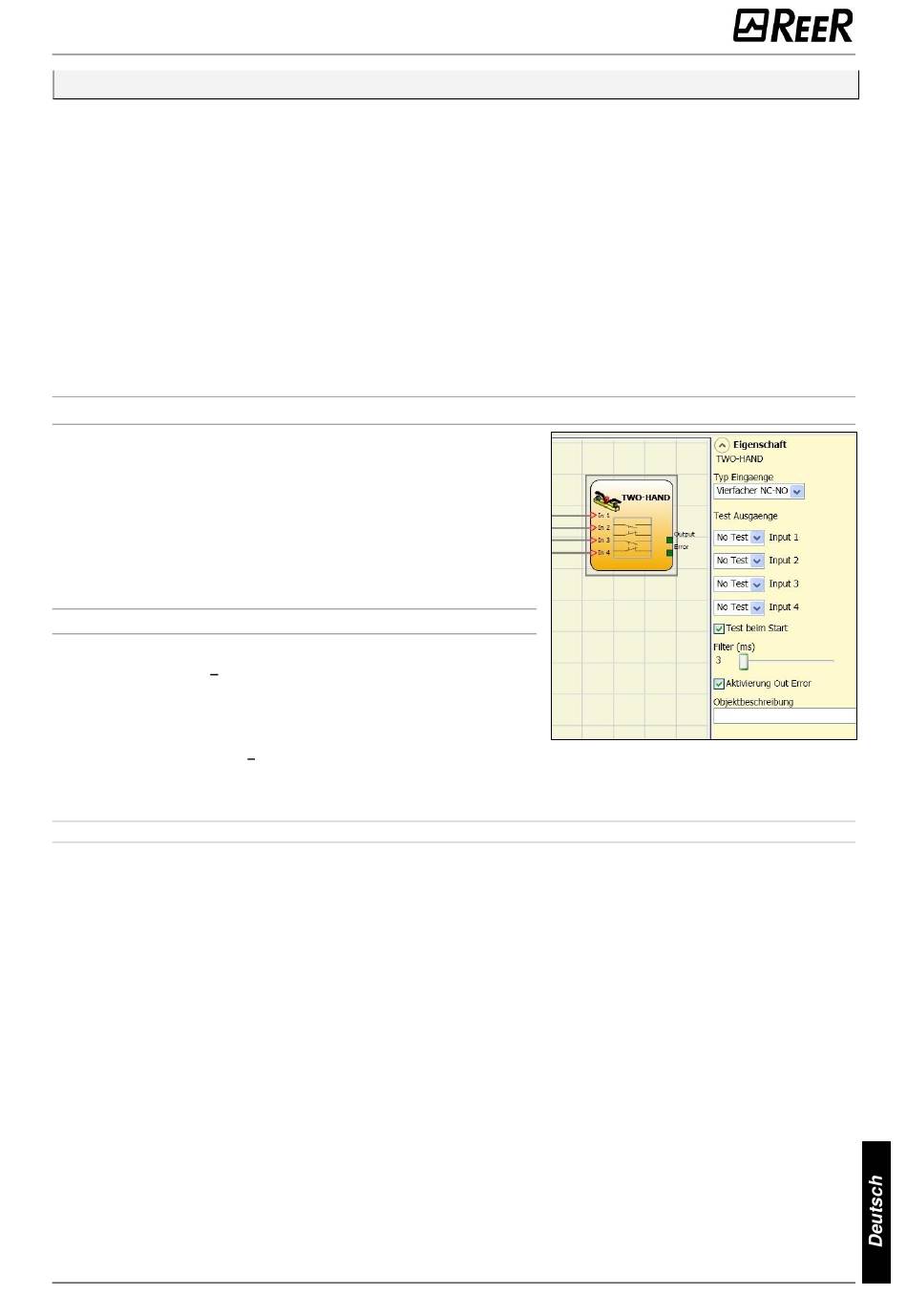

TWO-HAND (Zweihandsteuerung)
Der funktionelle Block TWO-HAND überprüft den
Status der Eingänge Inx einer
Zweihandsteuerungsvorrichtung.
Sollte ein gleichzeitiges Betätigen (innerhalb von max.
500 ms) der beiden Tasten erfolgen, ist der Ausgang
OUTPUT 1 (TRUE) und dieser Status dauert bis zum
Loslassen der Tasten an. Andernfalls bleibt der
Ausgang 0 (FALSE).
Die Parameter
Eingangstypen:
Doppelter NO
Gestattet den Anschluss von
-
Zweihandsteuerungen, die aus einem
Arbeitskontakt für jede der beiden Tasten
bestehen (EN 574 III A).
Doppelter NO-NC
-
Zweihandsteuerungen, die aus einem doppelten Arbeits-/Ruhekontakt für jede der
beiden Tasten bestehen (EN 574 III C).
Korrekter Anschluss von zwei NC/NO-Eingängen
Kontakt NO an die Klemme an IN1, IN3 entsprechenden.
-
Kontakt NC an Klemme IN2, IN4 entspricht.
-
Ausgänge Test: Gestattet es auszuwählen, welche Signale des Testausgangs an die
Zweihandsteuerung übertragen werden sollen.
das Finden und Verwalten eventueller Kurzschlüsse zwischen den Leitungen. Um
diese Kontrolle zu aktivieren, müssen die Ausgangssignale der Prüfungen (unter
den verfügbaren) konfiguriert werden.
Test beim Start: Ist dies ausgewählt, aktiviert dies den Test beim Start des externen Bauteils
(Zweihandsteuerung). Dieser Test erfordert das Betätigen und Loslassen (innerhalb der
max. Gleichzeitigkeit von 500 ms) der beiden Tasten, um eine komplette Funktionsprüfung
durchzuführen und den Output-Ausgang zu aktivieren. Diese Kontrolle wird nur beim Start
der Maschine verlangt (Einschalten des Moduls).
Filter (ms): Gestattet die Filterung der von der Zweihandsteuerung kommenden Signale.
Dieser Filter ist von 3 bis 250 ms konfigurierbar und beseitigt eventuelle Sprünge auf den
Kontakten. Die Dauer dieses Filters beeinflusst die Gesamtreaktionszeit des Moduls.
Aktivierung Out Error: Wenn diese Option aktiviert ist ein Fehler durch den Funktionsblock
erkannt wird angezeigt.
8540780 • 15/03/2022 • Rev.41
Gestattet den Anschluss von
Diese zusätzliche Kontrolle gestattet
145
