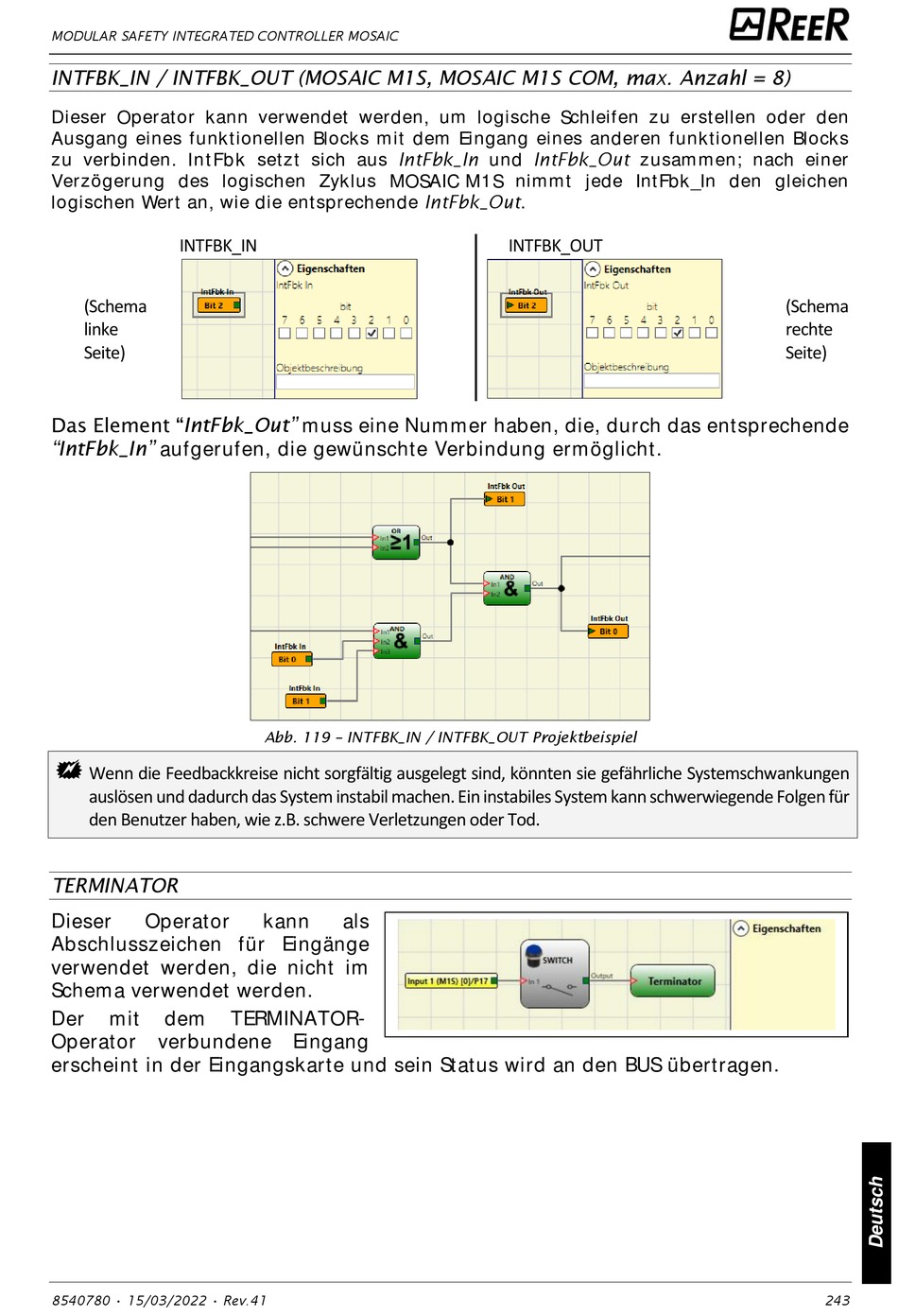

MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
INTFBK_IN / INTFBK_OUT (MOSAIC M1S, MOSAIC M1S COM, max. Anzahl = 8)
Dieser Operator kann verwendet werden, um logische Schleifen zu erstellen oder den
Ausgang eines funktionellen Blocks mit dem Eingang eines anderen funktionellen Blocks
zu verbinden. IntFbk setzt sich aus IntFbk_In und IntFbk_Out zusammen; nach einer
Verzögerung des logischen Zyklus MOSAIC M1S nimmt jede IntFbk_In den gleichen
logischen Wert an, wie die entsprechende IntFbk_Out.
INTFBK_IN
(Schema
linke
Seite)
IntFbk_Out" muss eine Nummer haben, die, durch das entsprechende
"IntFbk_In" aufgerufen, die gewünschte Verbindung ermöglicht.
Wenn die Feedbackkreise nicht sorgfältig ausgelegt sind, könnten sie gefährliche Systemschwankungen
auslösen und dadurch das System instabil machen. Ein instabiles System kann schwerwiegende Folgen für
den Benutzer haben, wie z.B. schwere Verletzungen oder Tod.
TERMINATOR
Dieser
Operator
Abschlusszeichen für Eingänge
verwendet werden, die nicht im
Schema verwendet werden.
Der
mit
dem
Operator
verbundene
erscheint in der Eingangskarte und sein Status wird an den BUS übertragen.
8540780 • 15/03/2022 • Rev.41
Abb. 119 – INTFBK_IN / INTFBK_OUT Projektbeispiel
kann
als
TERMINATOR-
Eingang
INTFBK_OUT
(Schema
rechte
Seite)
243
