Dreifacher Wähler
-
Vierfacher Wähler
-
Filter (ms): Gestattet die Filterung der von dem Betriebsartwähler kommenden Signale.
Dieser Filter ist von 3 bis 250 ms konfigurierbar und beseitigt eventuelle Sprünge auf den
Kontakten. Die Dauer dieses Filters beeinflusst die Gesamtreaktionszeit des Moduls.
Gleichzeitigkeit (ms): Stets aktiv. Bestimmt die maximale Zeit (in ms), die zwischen den
Kommutationen der unterschiedlichen von den externen Kontakten kommenden Signalen
verstreichen darf.
Aktivierung Out Error: Wenn diese Option aktiviert ist ein Fehler durch den Funktionsblock
erkannt wird angezeigt.
Gegenstandbeschreibung: Gestattet das Einfügen eines beschreibenden Textes der
Funktion des Bauteils. Dieser Text wird nur im oberen Teil des Symbols eingeblendet.

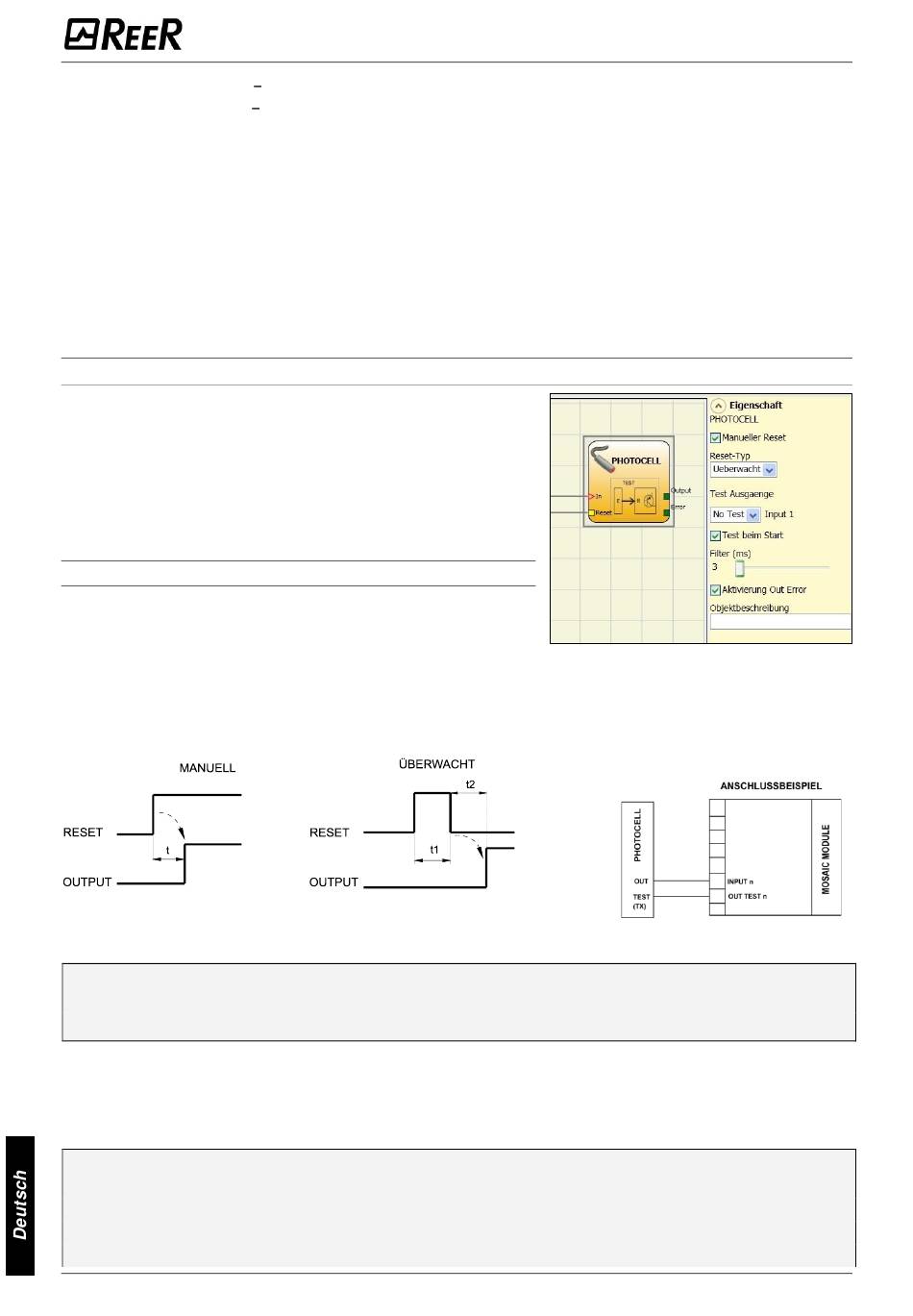

PHOTOCELL (Sicherheitsfotozelle)
Der Funktionsblock PHOTOCELL überprüft den Status
des Eingangs In einer nicht automatisch gesteuerten
optoelektronischen Sicherheitsfotozelle.
Sollte der Radius der Fotozelle erfasst werden
(Ausgang Fotozelle FALSE), ist der Ausgang OUTPUT 0
(FALSE). Andernfalls ist bei Radius frei und Ausgang
auf 1 (TRUE) der Ausgang OUTPUT 1 (TRUE).
Die Parameter
Manueller Reset: Ist dies ausgewählt, wird die Bitte um
Reset
im
Anschluss
Sicherheits-Fotozelle aktiviert. Andernfalls folgt die
Aktivierung des Ausgangs direkt dem Zustand der
Eingänge. Der Reset kann zweierlei Typs sein: Manuell und überwacht. Wird die Option
Manuell gewählt, wird nur der Übergang des Signals von 0 auf 1 überprüft. Im Fall
Überwacht wird der doppelte Übergang von 0 auf 1 und Rückkehr auf 0 überprüft.
t = 250ms
➔
Hinweis: Bei einer manuellen Rückstellung muss der Eingang verwendet werden, der auf den
vom FB selbst verwendeten Eingang folgt. Beispiel: Wenn Eingang 1 für den FB verwendet
wird, muss Eingang 2 für den Reset verwendet werden.
Ausgänge Test: Gestattet es auszuwählen, welcher Testausgang an den TEST-Eingang der
Fotozelle angeschlossen werden soll. Diese Kontrolle gestattet das Finden und Verwalten
eventueller Kurzschlüsse zwischen den Leitungen.
➔
Ein Test-Ausgangssignal ist obligatorisch und muss unter den vier möglichen Test Output
1...Test Output 4 gewählt werden.
➔
Achtung: Im Fall der Aktivierung von Reset muss der Eingang nach denen verwendet werden,
die vom Funktionsblock selbst verwendet werden. Bsp.: Wird Input 1 für den Funktionsblock
verwendet, muss das Input 2 für den Reset verwendet werden.
144
Gestattet den Anschluss von 3-Wege-Betriebsartwählern.
Gestattet den Anschluss von 4-Wege-Betriebsartwählern.
an
jede
Aktivierung
t1 > 250ms
t2 = 250ms
MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
der
8540780 • 15/03/2022 • Rev.41
