MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
Filter (ms): Gestattet die Filterung der von den externen Kontakten kommenden Signale.
Dieser Filter ist von 3 bis 250 ms konfigurierbar und beseitigt eventuelle Sprünge auf den
Kontakten. Die Dauer dieses Filters beeinflusst die Gesamtreaktionszeit des Moduls.
Aktivierung Out Error: Wenn diese Option aktiviert ist ein Fehler durch den
Funktionsblock erkannt wird angezeigt.
Gegenstandbeschreibung: Gestattet das Einfügen eines beschreibenden Textes der
Funktion des Bauteils. Dieser Text wird nur im oberen Teil des Symbols eingeblendet.

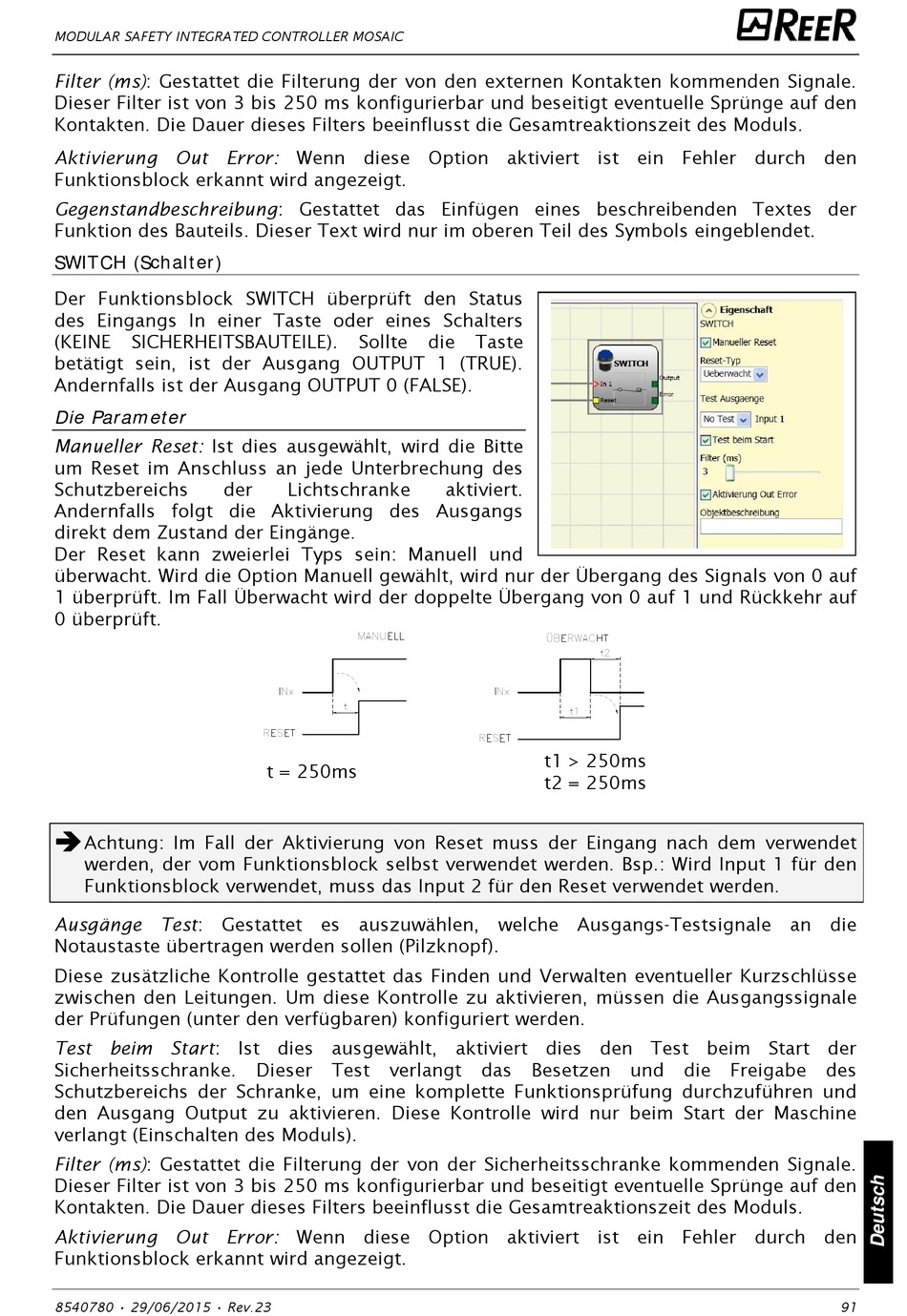

SWITCH (Schalter)

Der Funktionsblock SWITCH überprüft den Status
des Eingangs In einer Taste oder eines Schalters
(KEINE SICHERHEITSBAUTEILE).
betätigt sein, ist der Ausgang OUTPUT 1 (TRUE).
Andernfalls ist der Ausgang OUTPUT 0 (FALSE).
Die Parameter
Manueller Reset: Ist dies ausgewählt, wird die Bitte
um Reset im Anschluss an jede Unterbrechung des
Schutzbereichs der
Andernfalls folgt die Aktivierung des Ausgangs
direkt dem Zustand der Eingänge.
Der Reset kann zweierlei Typs sein: Manuell und
überwacht. Wird die Option Manuell gewählt, wird nur der Übergang des Signals von 0 auf
1 überprüft. Im Fall Überwacht wird der doppelte Übergang von 0 auf 1 und Rückkehr auf
0 überprüft.

Achtung: Im Fall der Aktivierung von Reset muss der Eingang nach dem verwendet
werden, der vom Funktionsblock selbst verwendet werden. Bsp.: Wird Input 1 für den
Funktionsblock verwendet, muss das Input 2 für den Reset verwendet werden.
Ausgänge Test: Gestattet es auszuwählen, welche Ausgangs-Testsignale an die
Notaustaste übertragen werden sollen (Pilzknopf).
Diese zusätzliche Kontrolle gestattet das Finden und Verwalten eventueller Kurzschlüsse
zwischen den Leitungen. Um diese Kontrolle zu aktivieren, müssen die Ausgangssignale
der Prüfungen (unter den verfügbaren) konfiguriert werden.
Test beim Start: Ist dies ausgewählt, aktiviert dies den Test beim Start der
Sicherheitsschranke.
Schutzbereichs der Schranke, um eine komplette Funktionsprüfung durchzuführen und
den Ausgang Output zu aktivieren. Diese Kontrolle wird nur beim Start der Maschine
verlangt (Einschalten des Moduls).
Filter (ms): Gestattet die Filterung der von der Sicherheitsschranke kommenden Signale.
Dieser Filter ist von 3 bis 250 ms konfigurierbar und beseitigt eventuelle Sprünge auf den
Kontakten. Die Dauer dieses Filters beeinflusst die Gesamtreaktionszeit des Moduls.
Aktivierung Out Error: Wenn diese Option aktiviert ist ein Fehler durch den
Funktionsblock erkannt wird angezeigt.
8540780 • 29/06/2015 • Rev.23
Sollte die
Lichtschranke
t = 250ms
Dieser Test verlangt
Taste
aktiviert.
t1 > 250ms
t2 = 250ms
das Besetzen und die Freigabe des
91
