MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
Beispiel der Betriebsart mit Gate
In diesem Beispiel gibt der Benutzer die Verriegelung mit dem von einer Taste gebildeten
Block "SWITCH" frei. Das "LockOut"-Signal steuert den Ausgang "STATUS" SIL 1/PL c, der
den Elektromagneten der Verriegelung steuert, dessen Status vom Eingang "Lock_fbk" über
den Input-Block "LOCK_FEEDBACK" erfasst wird. Der Ausgang "Output1" gibt den Status
der Vorgänge an. Der Status der Tür wird vom Eingang "Gate" über den Input-Block "E-
Die im Beispiel verwendete Verriegelung bleibt blockiert, wenn der Elektromagnet nicht
erregt ist, daher muss die Option Federverriegelung
➔
Rechts die Parameter des Guard Lock-Operators. Links das Beispiel eines Anwendungsplans.
Es ist festzustellen, dass das Feedback des Elektromagneten aus zwei Kontakten besteht,
einem Öffner- und einem Schließerkontakt. Ist der Elektromagnet erregt, wechseln die
beiden Kontakte den Status. Das Feedback der Tür besteht dagegen aus zwei
Öffnerkontakten.
Abb.
In
110 werden die SPUREN in Bezug auf den Betrieb gezeigt, dessen detaillierte
Beschreibung angeführt wird:
(1) In diesem Moment verlangt der Benutzer die Freigabe der Verriegelung. Das Signal
wechselt.
(2) In diesem Moment wird die Betätigung des Elektromagneten mit einer Verzögerung der
Unlock-
eingegeben. Das Signal
(3) In diesem Moment erfolgt die tatsächliche Aktivierung des Elektromagneten mit einer
Verzögerung von 95ms im Verhältnis zur Betätigung, die durch die technischen
Eigenschaften des Elektromagneten bedingt ist. In jedem Fall sind 95ms eine Zeit unter
100ms ( Feedback-
8540780 • 15/03/2022 • Rev.41

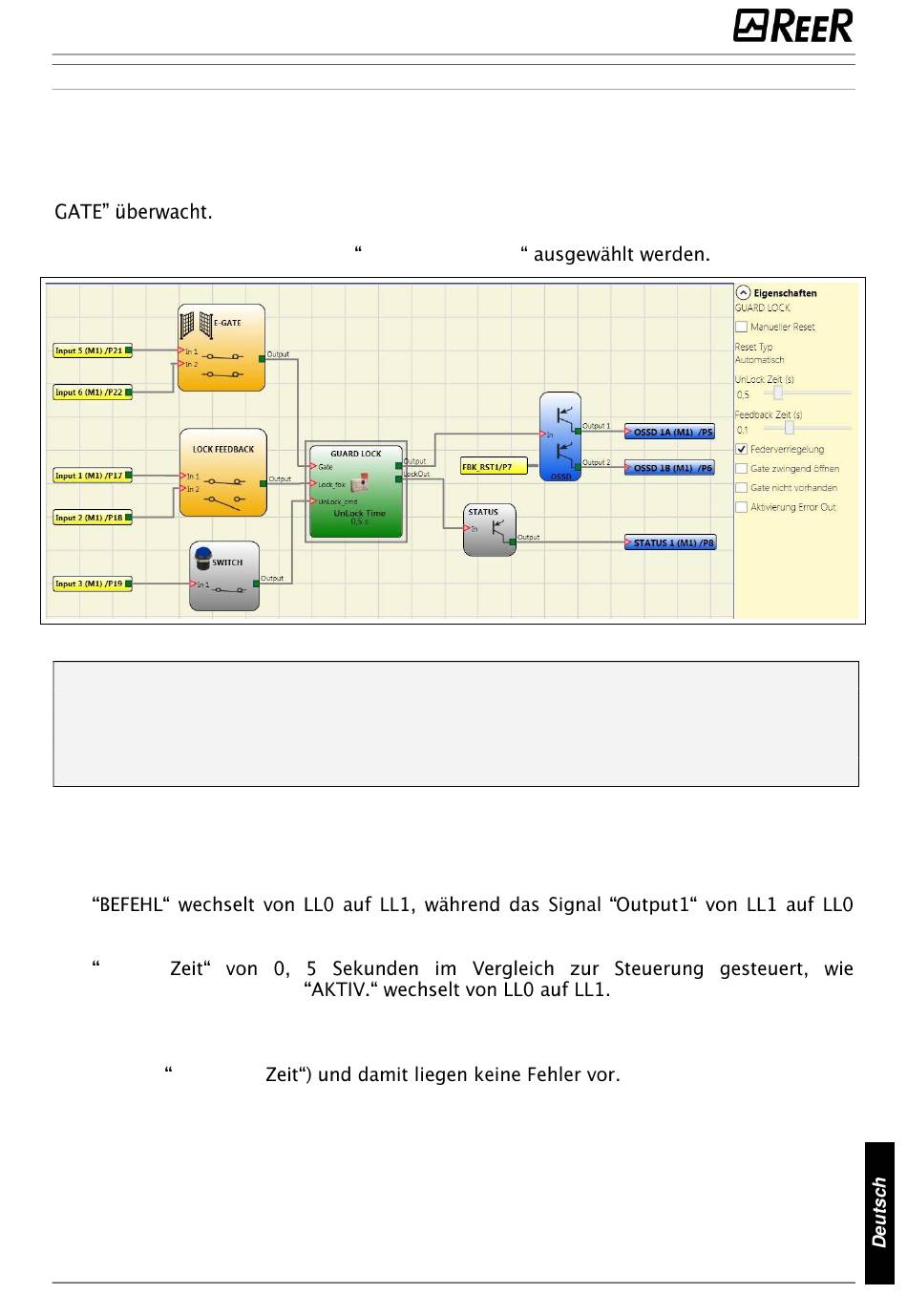

Abb. 109 – Beispiel der Betriebsart mit Gate
209
