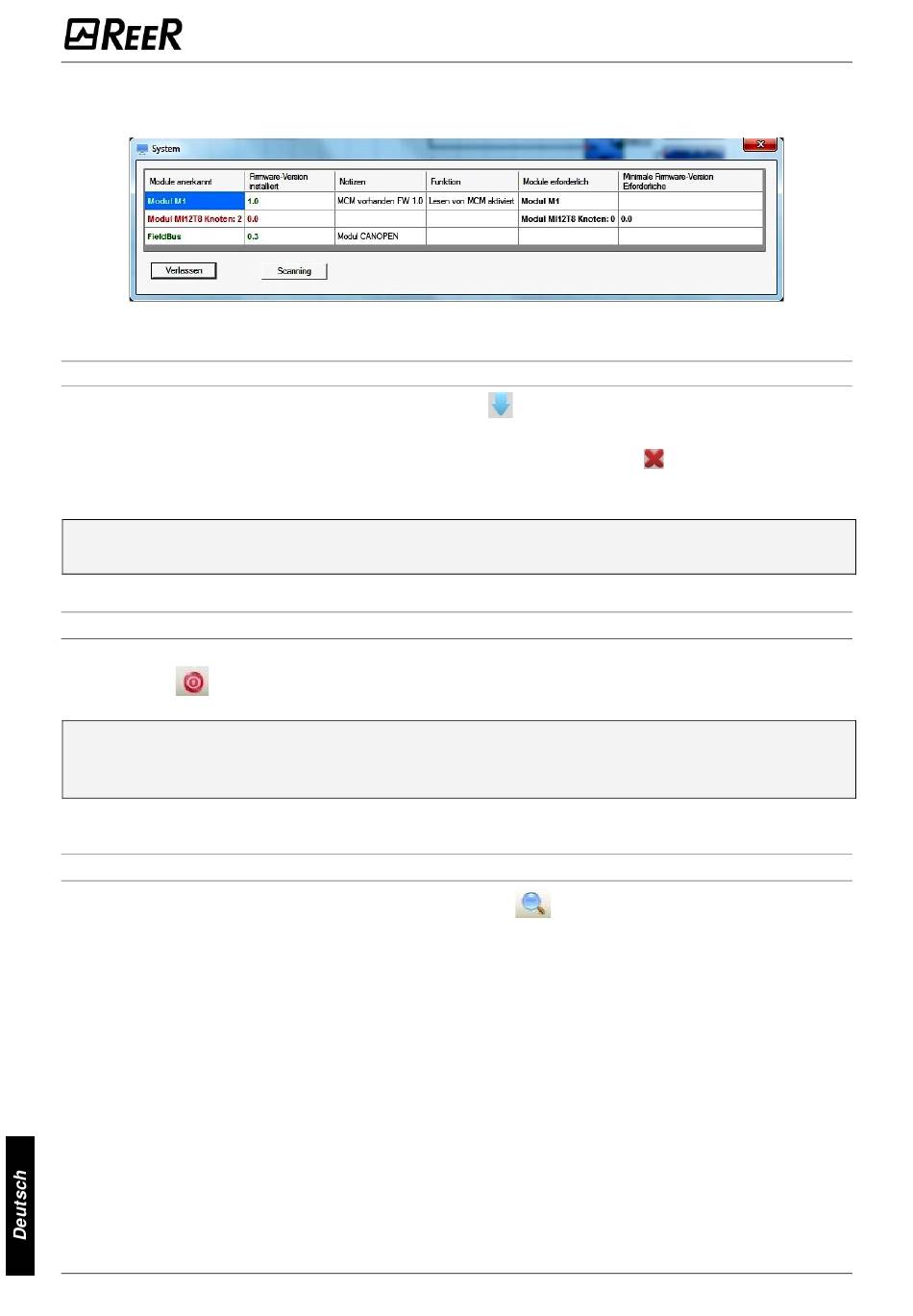

Wenn die Module erkannt falsch sind, werden das folgende Fenster angezeigt;
Zum Beispiel, Knotennummer MI12T8 falsch (angezeigt in roter Schrift).

Fehlerprotokoll

Das Fehlerprotokoll kann über das Symbol
eingeblendet werden. (Erforderliches Passwort: Niveau 1
Das Fehlerprotokoll kann über Mosaic mit dem Symbol
Instrumentenleiste gelöscht werden. (Erforderliches Passwort: Niveau 1).
➔
Es wird gebeten, auf den Abschnitt „Download Fehlerprotokoll" auf Seite 254 Bezug zu
nehmen.

Abschalten des Systems

Zum Unterbrechen der Verbindung des PC mit MOSAIC M1,MOSAIC M1S, MOSAIC M1S COM
das Symbol verwenden. Nach dem Unterbrechen der Verbindung wird das System
zurückgestellt und beginnt mit dem versendeten Projekt zu laufen.
➔
Ist das System nicht aus allen von der Konfiguration vorgesehenen Modulen zusammengesetzt,
signalisiert MOSAIC M1, MOSAIC M1S, MOSAIC M1S COM nach dem Abschalten die
mangelnde Übereinstimmung und wird nicht aktiviert. (siehe Absatz SIGNALISIERUNGEN).

MONITOR (Status der I/O in Echtzeit - Textlich)

Um die Funktion MONITOR zu aktivieren, das Symbol
ausreichend). Es erscheint eine Tabelle (
- Status der Eingänge; siehe Beispiel in der Abbildung;
- Diagnostik der Eingänge/out_test;
- Status der OSSD;
- Diagnostik der OSSD;
- Status der digitalen Ausgänge.
122
MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
Abb. 94
in der Standard-Instrumentenleiste
verwenden. (Kennwort Ebene 1
) in Echtzeit mit mit folgenden Informationen:
Abb. 95
in der Standard-
