MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
(Geschwindigkeitsauswahl)
➔

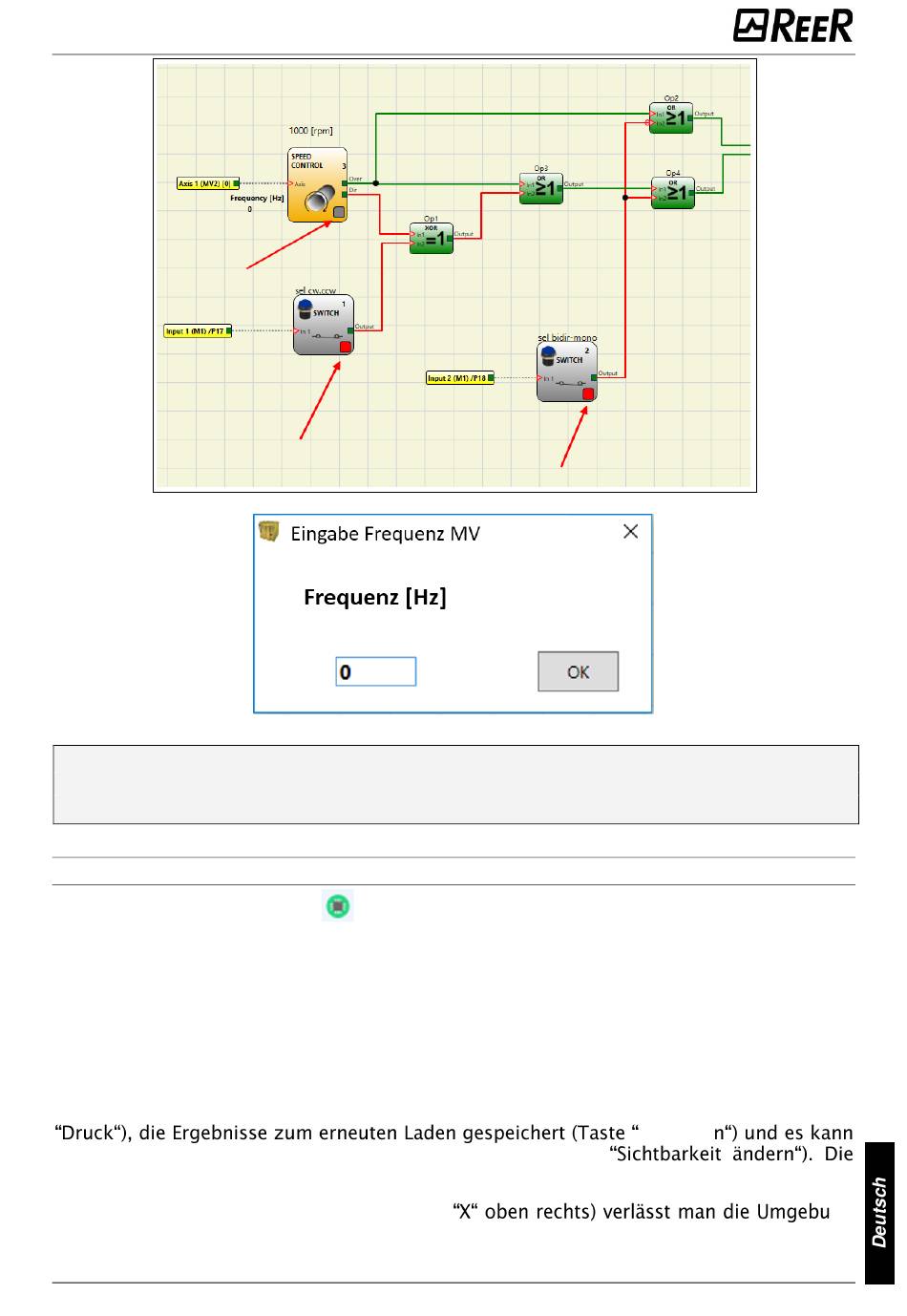

Im oberen Teil die Tasten zum Aktivieren der Ausgänge der Blöcke, im unteren Teil das
Beispiel eines Pop-up-Fensters zur Eingabe des Frequenzwerts eines Blocks
"Geschwindigkeitssteuerung" im spezifischen Fall
Verwaltung grafische Simulation
Durch Anklicken des Symbols
Die grafische Simulation gestattet das Einblenden des zeitlichen Verlaufs der Signale in
grafischer Form. Der Benutzer muss eingangs die Stimuli in einer entsprechenden Textdatei
festlegen: d. h., es muss der zeitliche Verlauf der als Eingänge (Stimuli) verwendeten
Wellenformen festgelegt werden. Der Simulator sorgt basierend auf der erstellten Stimuli-
Datei dafür, diese in die schematische Darstellung zu injizieren und die gewünschten
Spuren am Ende der Simulation einzublenden.
Nach Abschluss der Simulation erscheint automatisch ein Graph wie der nachstehend
abgebildete. Aus dem Graphen können die angezeigten Spuren ausgedruckt (Taste
das Einblenden weiterer Spuren ausgewählt werden (Taste
Namen der Spuren entsprechen der Beschreibung der funktionellen Blöcke.
Durch Anklicken der Schließen-Taste (Taste
der grafischen Simulation.
8540780 • 15/03/2022 • Rev.41
(LL0)
Abb. 123
startet die grafische Simulation.
(LL0)
Speicher
ng
247
