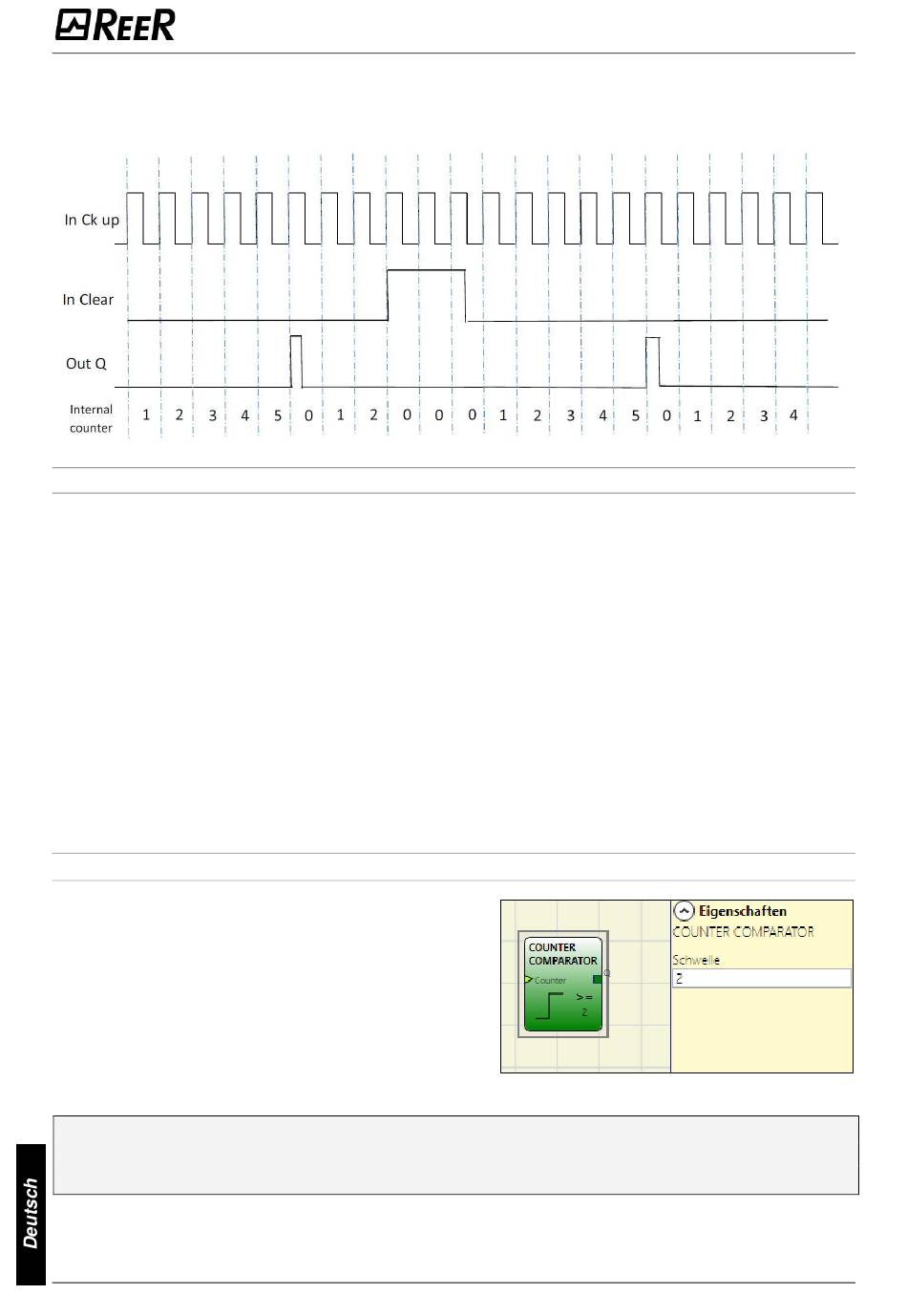

3) MANUELL+AUTOMATISCH: Der Zähler erzeugt einen Impuls der Dauer, die der
Reaktionszeit entspricht, sobald die eingegebene Zählung erreicht wird. Wird das Signal
CLEAR aktiviert, kehrt die interne Zählung auf 0 zurück.
Die Parameter
Aktivierung Clear: Wenn diese Option aktiviert ist, aktiviert sie das CLEAR-Signal, das für
den Neustart der Zählung verwendet wird, indem der Q-Ausgang auf 0 (FALSE) gesetzt
wird. Es wird auch die Möglichkeit gegeben, die Betriebsart zu wählen.
Zählertyp: Wenn ENABLE CLEAR nicht angewählt ist, ist der Betrieb AUTOMATISCH
(Beispiel 1). Wenn ENABLE CLEAR gewählt wird, kann der Betrieb zwischen MANUELL
(Beispiel 2) oder MANUELL/AUTOMATISCH (Beispiel 3) gewählt werden.
Ck down: Gestattet das Zurückgehen der Zählung.
Doppelte Flanke: Wird dies ausgewählt, wird die Zählung sowohl an der steigenden als auch
der fallenden Flanke aktiviert.
Zähler-Wert: Ist dies ausgewählt, wird gestattet, aus dem Verzögerungsblock den
aktuellen Zählerwert zu extrahieren. Dieser Ausgang kann im Eingang an einen oder
mehrere COUNTER COMPARATOR-Blöcke übertragen werden.
COUNTER COMPARATOR
Übernimmt als Input den Zählerwert eines
COUNTER-Operators und vergleicht den
empfangenen Wert mit einem vom Benutzer
festgelegten Schwellenwert
ist 0 (FALSE), solange der Wert des COUNTER
unter Schwellenwert liegt. Der Ausgang OUT wird
für COUNTER-Werte gleich oder über dem
Schwellenwert auf 1 (TRUE) gebracht.
➔
Der COUNTER COMPARATOR-Operator kann nur mit dem Ausgang Counter eines COUNTER-
Operators verbunden werden. Es können mehrere Counter Comparator-Operatoren mit
jedem Counter-Operator verbunden werden.
216
. Der Ausgang OUT
MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
8540780 • 15/03/2022 • Rev.41
