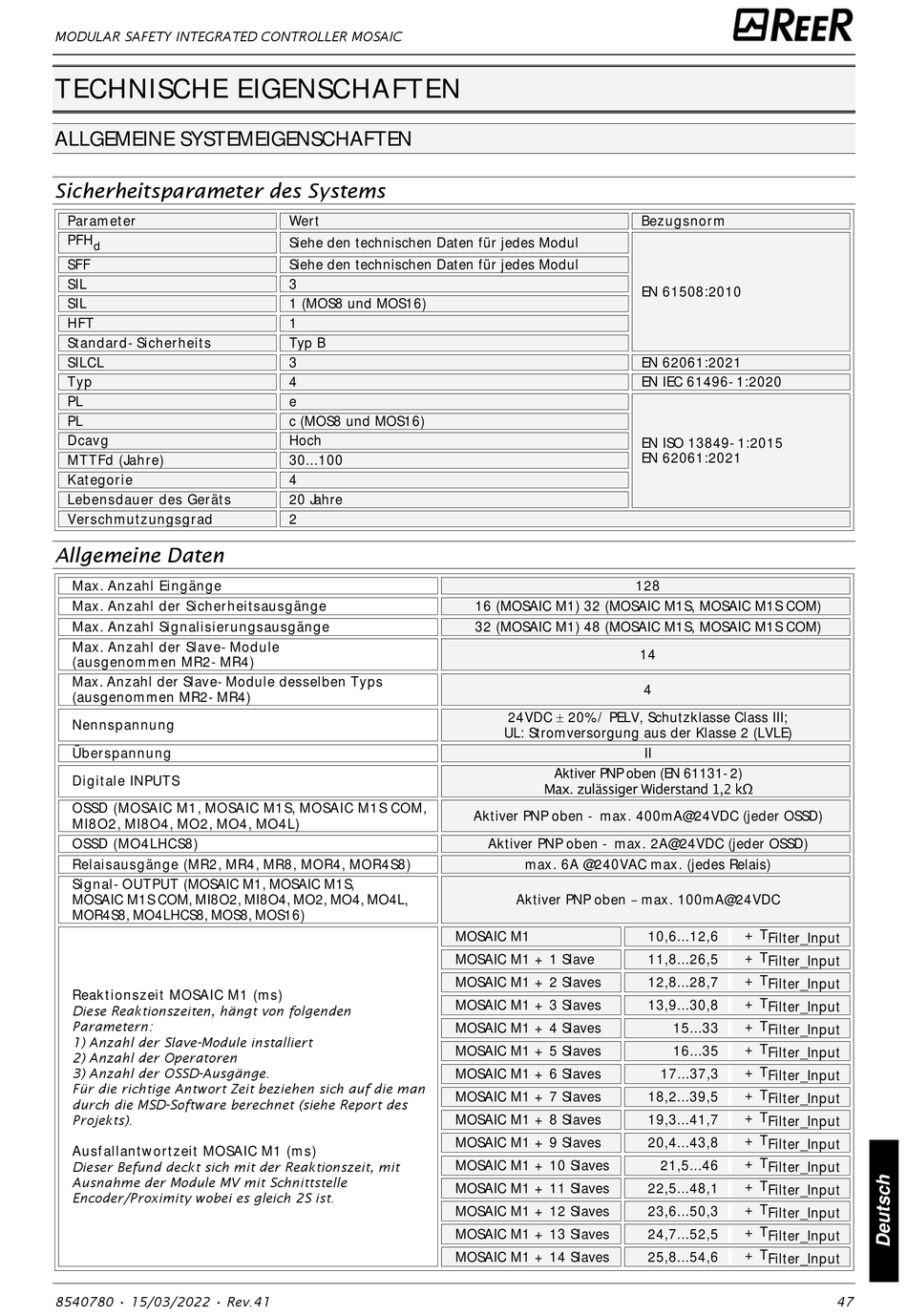

MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
TECHNISCHE EIGENSCHAFTEN
ALLGEMEINE SYSTEMEIGENSCHAFTEN
Sicherheitsparameter des Systems
Parameter
PFH
d
SFF
SIL
SIL
HFT
Standard-Sicherheits
SILCL
Typ
PL
PL
Dcavg
MTTFd (Jahre)
Kategorie
Lebensdauer des Geräts
Verschmutzungsgrad
Allgemeine Daten
Max. Anzahl Eingänge
Max. Anzahl der Sicherheitsausgänge
Max. Anzahl Signalisierungsausgänge
Max. Anzahl der Slave-Module
(ausgenommen MR2-MR4)
Max. Anzahl der Slave-Module desselben Typs
(ausgenommen MR2-MR4)
Nennspannung
Überspannung
Digitale INPUTS
OSSD (MOSAIC M1, MOSAIC M1S, MOSAIC M1S COM,
MI8O2, MI8O4, MO2, MO4, MO4L)
OSSD (MO4LHCS8)
Relaisausgänge (MR2, MR4, MR8, MOR4, MOR4S8)
Signal-OUTPUT (MOSAIC M1, MOSAIC M1S,
MOSAIC M1S COM, MI8O2, MI8O4, MO2, MO4, MO4L,
MOR4S8, MO4LHCS8, MOS8, MOS16)
Reaktionszeit MOSAIC M1 (ms)
Diese Reaktionszeiten, hängt von folgenden
Parametern:
1) Anzahl der Slave-Module installiert
2) Anzahl der Operatoren
3) Anzahl der OSSD-Ausgänge.
Für die richtige Antwort Zeit beziehen sich auf die man
durch die MSD-Software berechnet (siehe Report des
Projekts).
Ausfallantwortzeit MOSAIC M1 (ms)
Dieser Befund deckt sich mit der Reaktionszeit, mit
Ausnahme der Module MV mit Schnittstelle
Encoder/Proximity wobei es gleich 2S ist.
8540780 • 15/03/2022 • Rev.41
Wert
Siehe den technischen Daten für jedes Modul
Siehe den technischen Daten für jedes Modul
3
1 (MOS8 und MOS16)
1
Typ B
3
4
e
c (MOS8 und MOS16)
Hoch
30...100
4
20 Jahre
2
MOSAIC M1
MOSAIC M1 + 1 Slave
MOSAIC M1 + 2 Slaves
MOSAIC M1 + 3 Slaves
MOSAIC M1 + 4 Slaves
MOSAIC M1 + 5 Slaves
MOSAIC M1 + 6 Slaves
MOSAIC M1 + 7 Slaves
MOSAIC M1 + 8 Slaves
MOSAIC M1 + 9 Slaves
MOSAIC M1 + 10 Slaves
MOSAIC M1 + 11 Slaves
MOSAIC M1 + 12 Slaves
MOSAIC M1 + 13 Slaves
MOSAIC M1 + 14 Slaves
Bezugsnorm
EN 61508:2010
EN 62061:2021
EN IEC 61496-1:2020
EN ISO 13849-1:2015
EN 62061:2021
128
16 (MOSAIC M1) 32 (MOSAIC M1S, MOSAIC M1S COM)
32 (MOSAIC M1) 48 (MOSAIC M1S, MOSAIC M1S COM)
14
4
24VDC 20% / PELV, Schutzklasse Class III;
UL: Stromversorgung aus der Klasse 2 (LVLE)
II
Aktiver PNP oben (EN 61131-2)
Aktiver PNP oben - max. 400mA@24VDC (jeder OSSD)
Aktiver PNP oben - max. 2A@24VDC (jeder OSSD)
max. 6A @240VAC max. (jedes Relais)
Aktiver PNP oben
max. 100mA@24VDC
+ T Filter_Input
10,6...12,6
+ T Filter_Input
11,8...26,5
+ T Filter_Input
12,8...28,7
+ T Filter_Input
13,9...30,8
+ T Filter_Input
15...33
+ T Filter_Input
16...35
+ T Filter_Input
17...37,3
+ T Filter_Input
18,2...39,5
+ T Filter_Input
19,3...41,7
+ T Filter_Input
20,4...43,8
+ T Filter_Input
21,5...46
+ T Filter_Input
22,5...48,1
+ T Filter_Input
23,6...50,3
+ T Filter_Input
24,7...52,5
+ T Filter_Input
25,8...54,6
47
