MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
USB-Eingang
MOSAIC
Master
MOSAIC M1S, MOSAIC M1S COM
sind mit einem Mini-USB 2.0-
Anschluss ausgestattet, um den
Anschluss
an
ermöglichen, auf dem sich die
Konfigurations-SW MSD befindet
(siehe Abbildung).
Ein USB-Kabel korrekten Formats
ist als Zubehör erhältlich (CSU,
CSU-C für MOSAIC M1S COM).
LAN-Schnittstelle (RJ45)
Master
MOSAIC M1S COM
doppelte RJ45-Steckverbinder für den
Anschluss an einen PC über ein LAN-
Netzwerk mit Protokoll TCP/IP ein.
Abb. 6 - MCM
Funktion Mehrfachladen
Um die Konfiguration mehrerer Master-Module auszuführen, ohne den PC und den USB-
Verbinder zu verwenden, kann die gewünschte Konfiguration auf einem MCM gespeichert
und dieser dann verwendet werden, um die Daten auf die Master-Module zu laden, die
konfiguriert werden sollen, indem einfach der MCM in das Modul eingesteckt und dieses
eingeschaltet wird.
8540780 • 15/03/2022 • Rev.41
MOSAIC M1,
den
PC
zu
schließt

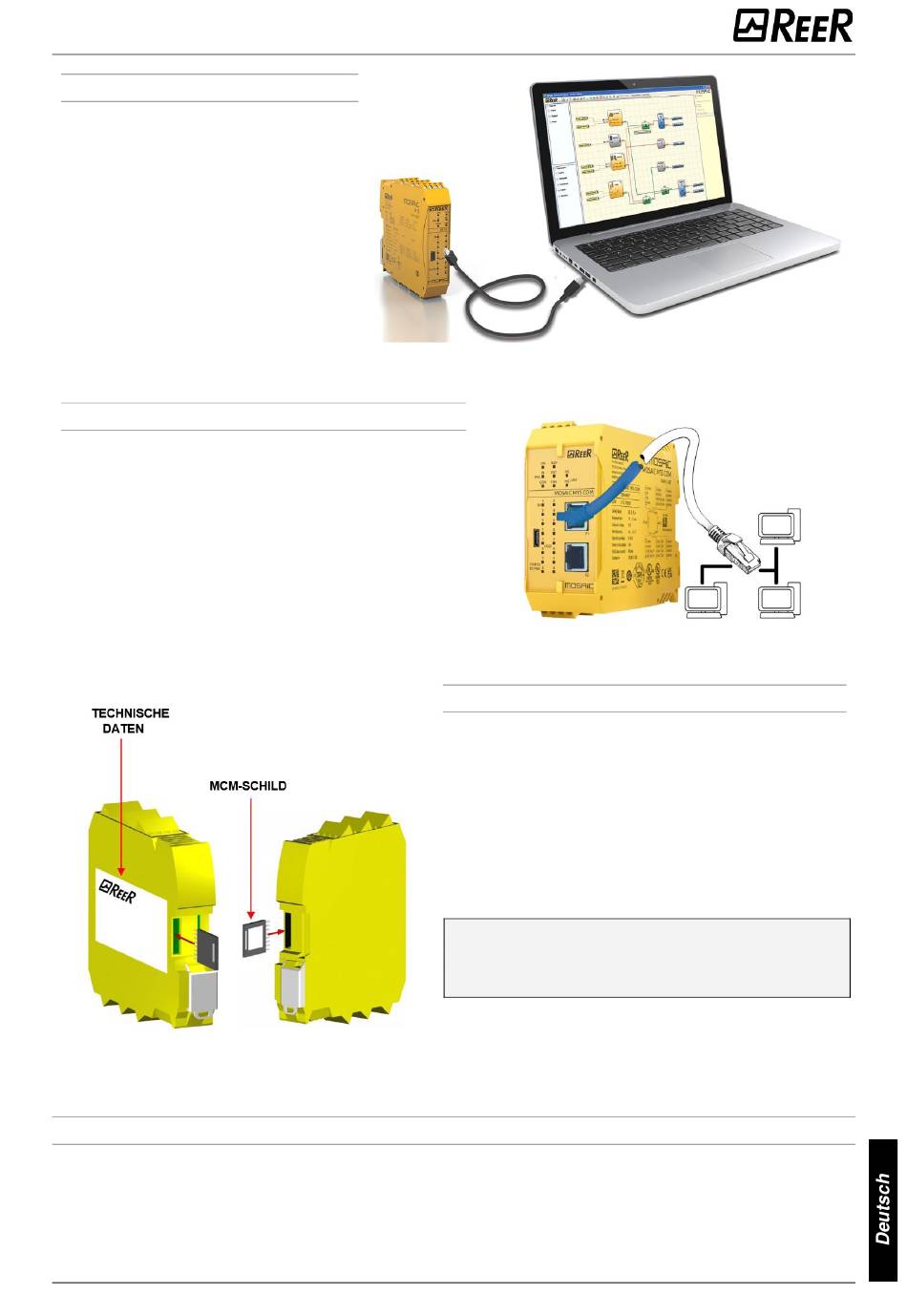

Abb. 4 - Frontaler USB 2.0-Anschluss
Abb. 5 - RJ45-Steckverbinder der Fronttafel
MOSAIC Configuration Memory (MCM)
Auf dem MOSAIC Master MOSAIC M1, MOSAIC
M1S,
MOSAIC M1S COM
Möglichkeit, einen Backup-Speicher mit dem
Namen MCM (Option) zu installieren, der das
Speichern der Konfigurationsparameter der
SW ermöglicht.
Der Schreibvorgang auf MCM erfolgt jedes
Mal, wenn ein neues Projekt vom PC an
MOSAIC M1 versandt wird.
➔
MCM nur anschließen/entfernen, wenn
MOSAIC M1, MOSAIC M1S, MOSAIC M1S
COM ausgeschaltet ist.
Es gibt einen Steckplatz auf der Rückseite
des MOSAIC M1, MOSAIC M1S, MOSAIC M1S
COM, in den die Karte eingeschoben werden
kann (Richtung wie in Abb. 6 - MCM).
besteht
die
21
