007-4263-001DEU
4. Wenn Sie Zugang zu den Laufwerken an der Vorderseite brauchen, müssen Sie auch
die Frontblende abnehmen. Gehen Sie wie hier erläutert vor, wenn Sie die
Frontblende abnehmen müssen:
a. Nehmen Sie wie in Schritt 3 erläutert die Seitenabdeckung ab.
b. Lösen Sie die vier Laschen an der Seite der Frontblende, indem Sie sie
vorsichtig aus dem Gehäuse heben und gleichzeitig die Frontblende vom
System fort ziehen. Abbildung 2-2 veranschaulicht das Vorgehen.
c. Wenn Sie die vier Laschen gelöst haben, drehen Sie die Frontblende vom
Gehäuse fort.
Lasche
Lasche
Lasche
Lasche

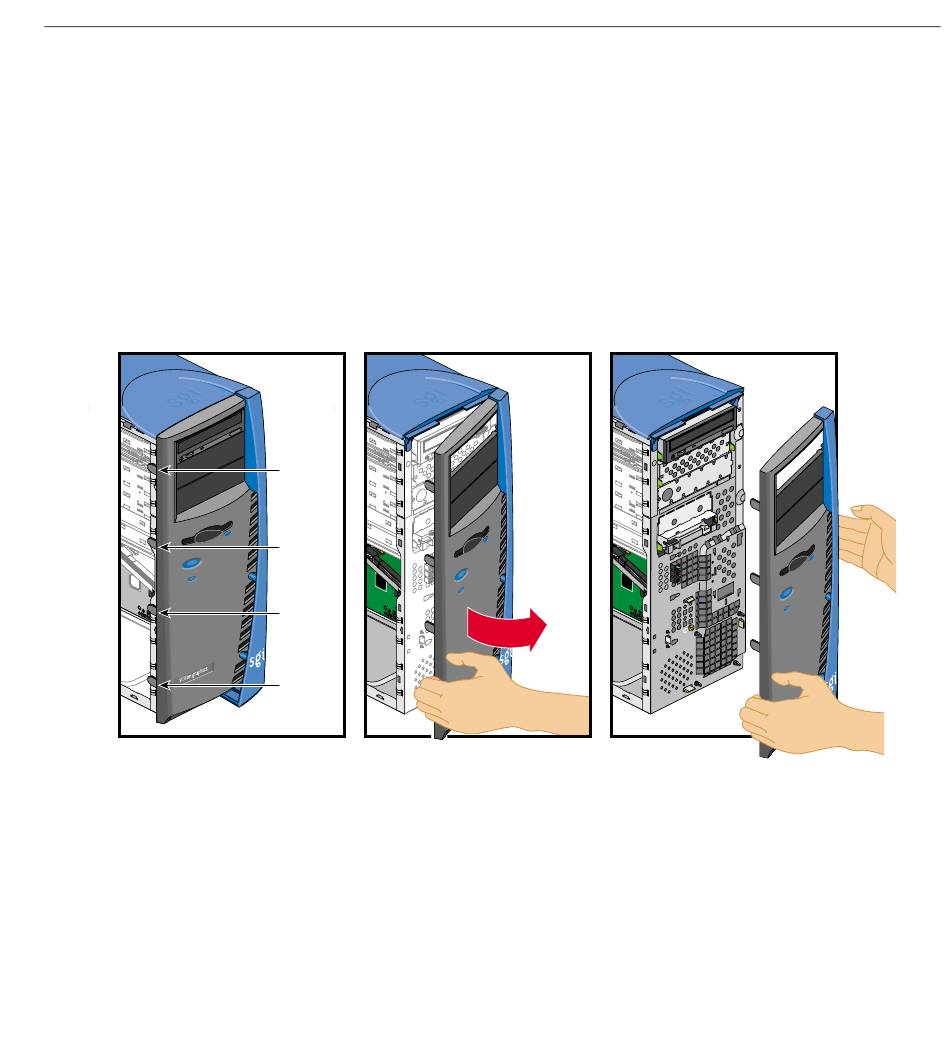

Abbildung 2-2 Abnehmen der Frontblende
Vor der Installation
17
