2: Installation der vom Kunden austauschbaren Komponenten
Halteaussparungen
50
Im Folgenden wird beschrieben, wie Sie die E/A-Anschlussfeldblende installieren:
1.
Lassen Sie das System auf der rechten Seite liegen, um die Installation zu erleichtern.
2. An der E/A-Anschlussfeldöffnung des Systems befinden sich vier Halteaussparungen.
Die Lage der Halteaussparungen geht aus Abbildung 2-27 hervor.
3. Setzen Sie die vier Vorsprünge an der E/A-Anschlussfeldblende in die
entsprechenden Halteaussparungen an der E/A-Anschlussfeldöffnung ein.
Abbildung 2-27 veranschaulicht das Vorgehen.
4. Zum Befestigen der E/A-Anschlussfeldblende am Gehäuse müssen die gekerbten
Laschen in die jeweiligen Aussparungen eingesetzt werden. Drücken Sie an der
Stelle auf die E/A-Anschlussfeldblende, an der sich die gekerbte Lasche und die
E/A-Anschlussfeldblende berühren, bis die gekerbte Lasche in der Aussparung
einrastet. Wiederholen Sie diesen Schritt für die restlichen gekerbten Laschen.
5. Installieren Sie die Systemplatine wie im vorherigen Abschnitt, „Austauschen der
Systemplatine" auf Seite 43, beschrieben.

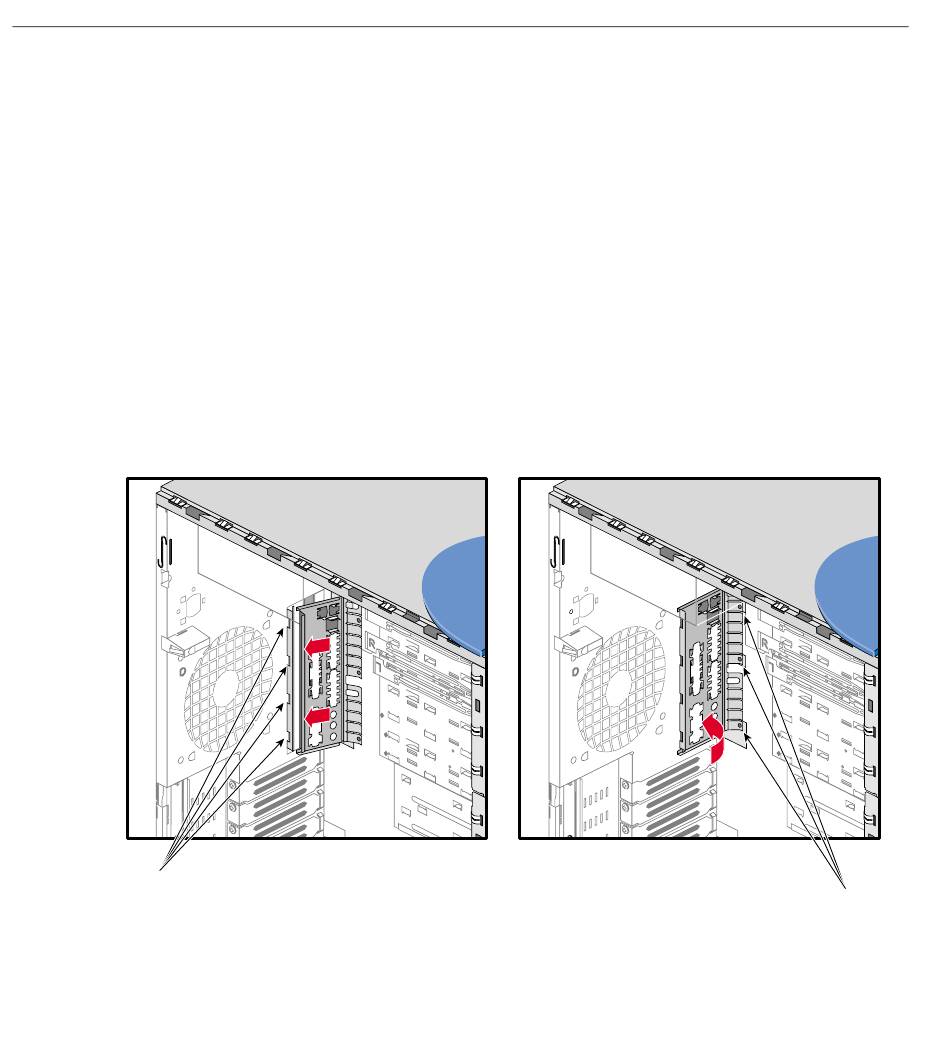

Abbildung 2-27 Installieren der E/A-Anschlussfeldblende
Gekerbte Laschen
007-4263-001DEU
