3: Die Systemplatine
64
In Tabelle 3-2 sind die Funktionen der Einstellungen des Anschlusses CN13 erläutert.
Tabelle 3-2
Detailinformationen zum Mehrfachanschluss
Einstellung
Funktion
1-2
Anschluss für Ein-/Ausschalttaste
7-9-11
Anschluss für Betriebsanzeige
8-10-12-14
Anschluss für HDD-LED
17-18
Anschluss für Reset-Taste
19-20
Anschluss für Schalter zum Schutz vor unbefugtem
Zugriff

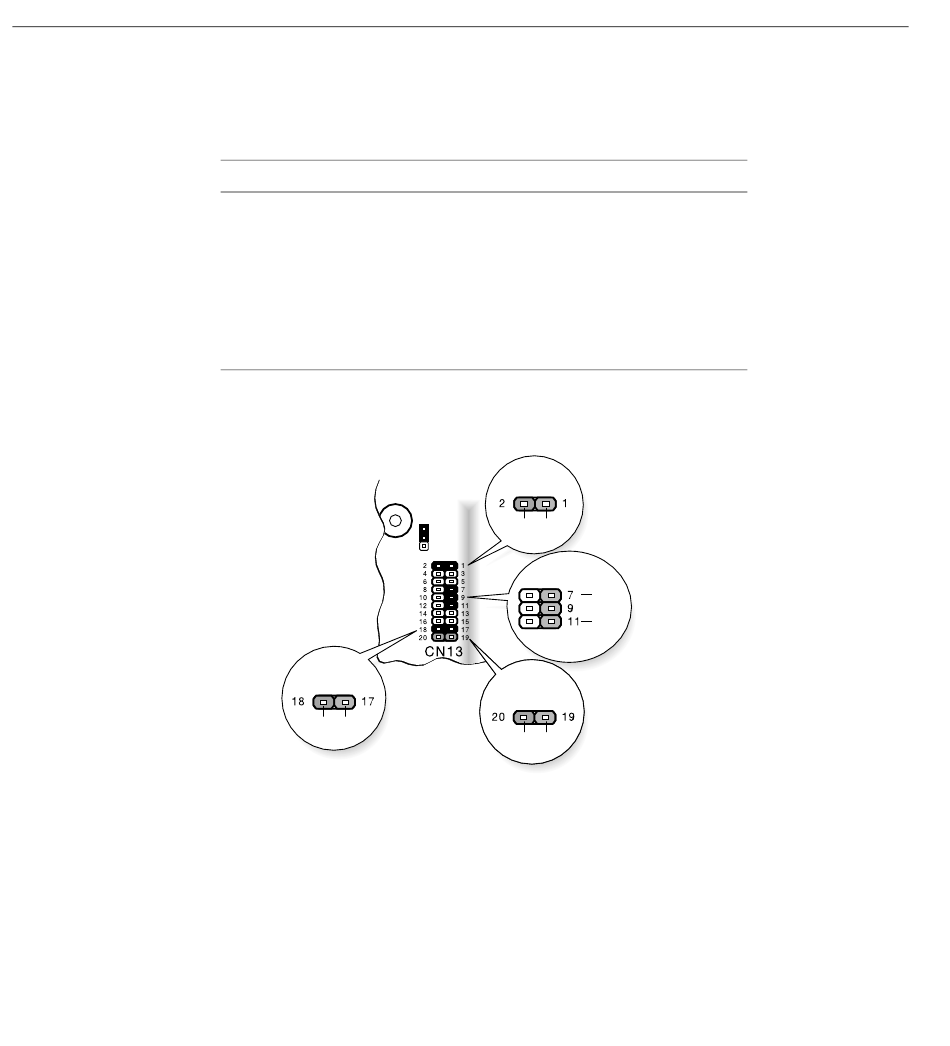

Abbildung 3-2 veranschaulicht die Einstellungen des Anschlusses CN13.
Reset-Taste
Schwarz
Blau
Abbildung 3-2
Einstellungen des Anschlusses CN13
Ein-/
Ausschalttaste
Schwarz
Rot
Betriebsanzeige
Gelb
Grün
Schalter zum
Schutz vor
unbefugtem Zugriff
Schwarz
Rot
007-4263-001DEU
