2: Installation der vom Kunden austauschbaren Komponenten
46
Im Folgenden wird beschrieben, wie Sie die Systemplatine der Silicon Graphics 230
Visual Workstation installieren:
1.
Zum Befestigen der Halterung an der Systemplatine setzen Sie die Haken der
Halterung in die entsprechenden Aussparungen in der Systemplatine und drücken
den Löseclip an die Platine, bis er einrastet. Abbildung 2-23 veranschaulicht das
Vorgehen.

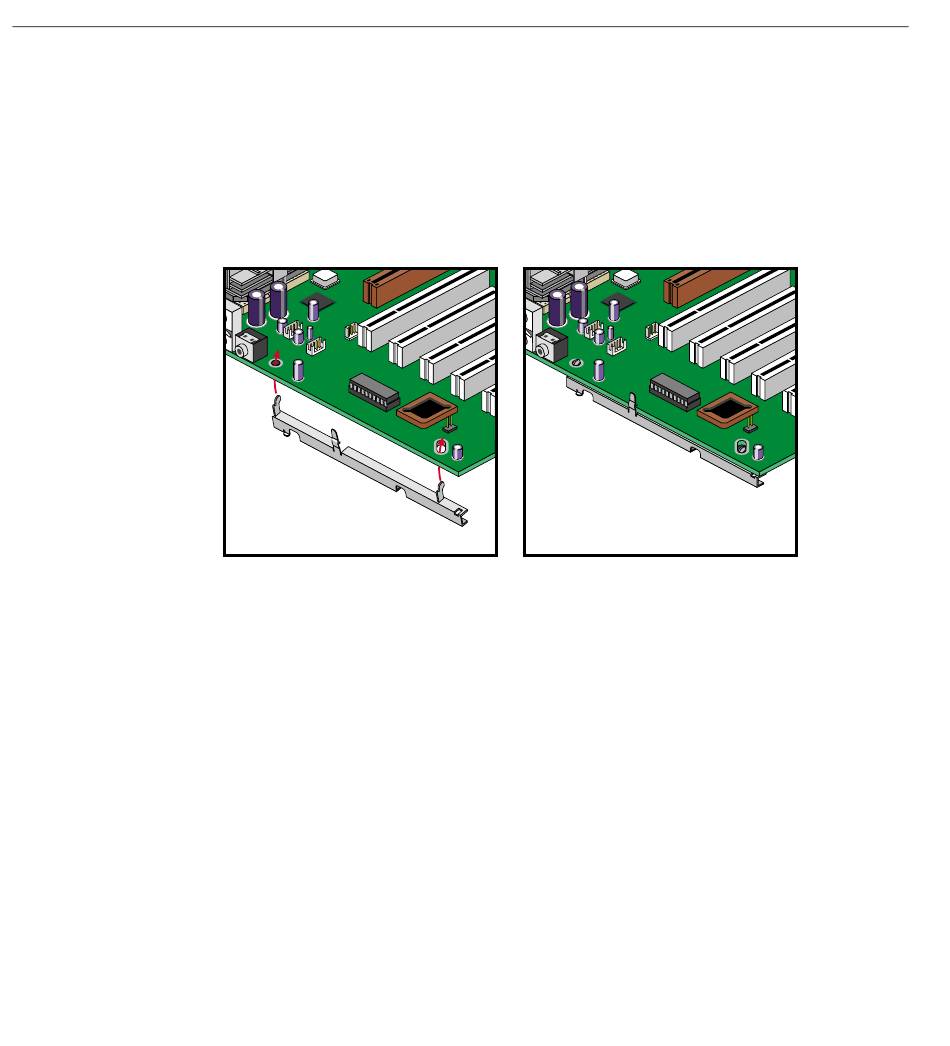

Abbildung 2-23 Befestigen der Halterung an der Systemplatine
2. Lassen Sie das System auf der rechten Seite liegen, um die Installation zu
erleichtern.
3. Setzen Sie die Systemplatine so in das Gehäuse, dass die E/A-Schnittstellen an den
entsprechenden Öffnungen in der E/A-Anschlussfeldblende ausgerichtet sind.
4. Setzen Sie die Systemplatine so auf die Abstandshaken, dass sich diese in die
entsprechenden Löcher in der Systemplatine einführen lassen. Abbildung 2-24
veranschaulicht das Vorgehen.
007-4263-001DEU
