2: Installation der vom Kunden austauschbaren Komponenten
20
4. Wenn Sie ein
5,25-Zoll-
setzen Sie das Laufwerk in den ausgewählten Laufwerkschacht ein und schieben
das Laufwerk in den Schacht bis die Schienen einrasten.
5. Schließen Sie die Kabel an das Laufwerk an.
6. Die Silicon Graphics 230 Visual Workstation wird mit zwei Kunststoffblendenplatten
geliefert, die in der Frontblende installiert sind. Im Folgenden wird erläutert, wie Sie
die Blendenplatten abnehmen und installieren:
•
Zum Abnehmen einer Blendenplatte drücken Sie auf den Lösemechanismus am
Ende der Platte und ziehen sie von der Frontblende ab. Abbildung 2-4
veranschaulicht das Vorgehen.

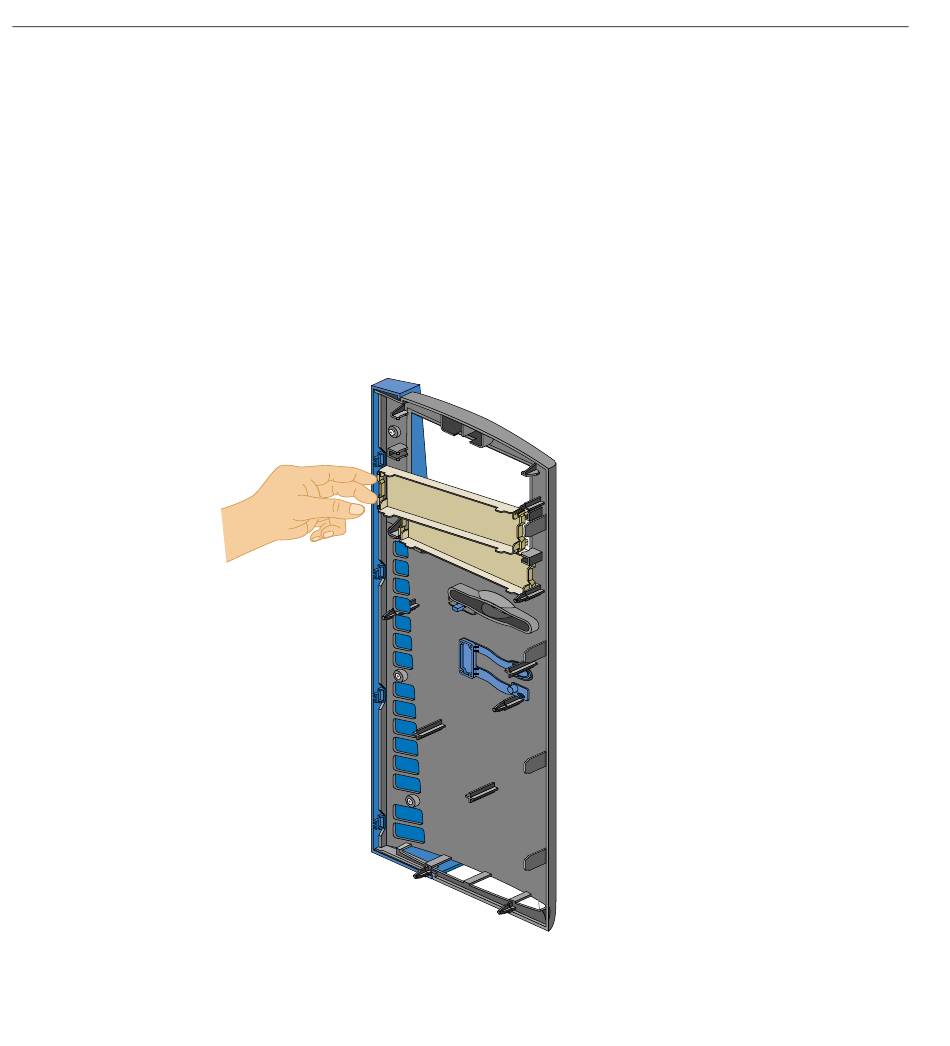

Abnehmen der Blendenplatte von der Frontblende
Abbildung 2-4
Laufwerk in den Laufwerkeinbaurahmen einbauen wollen,
007-4263-001DEU
