A: Stiftbelegung der Anschlüsse

Tastaturanschluss

114
Die Silicon Graphics 230 Visual Workstation ist mit einem
PS/2-Standardtastaturanschluss ausgestattet (siehe Abbildung A-1).
3
5
1
2
6
4

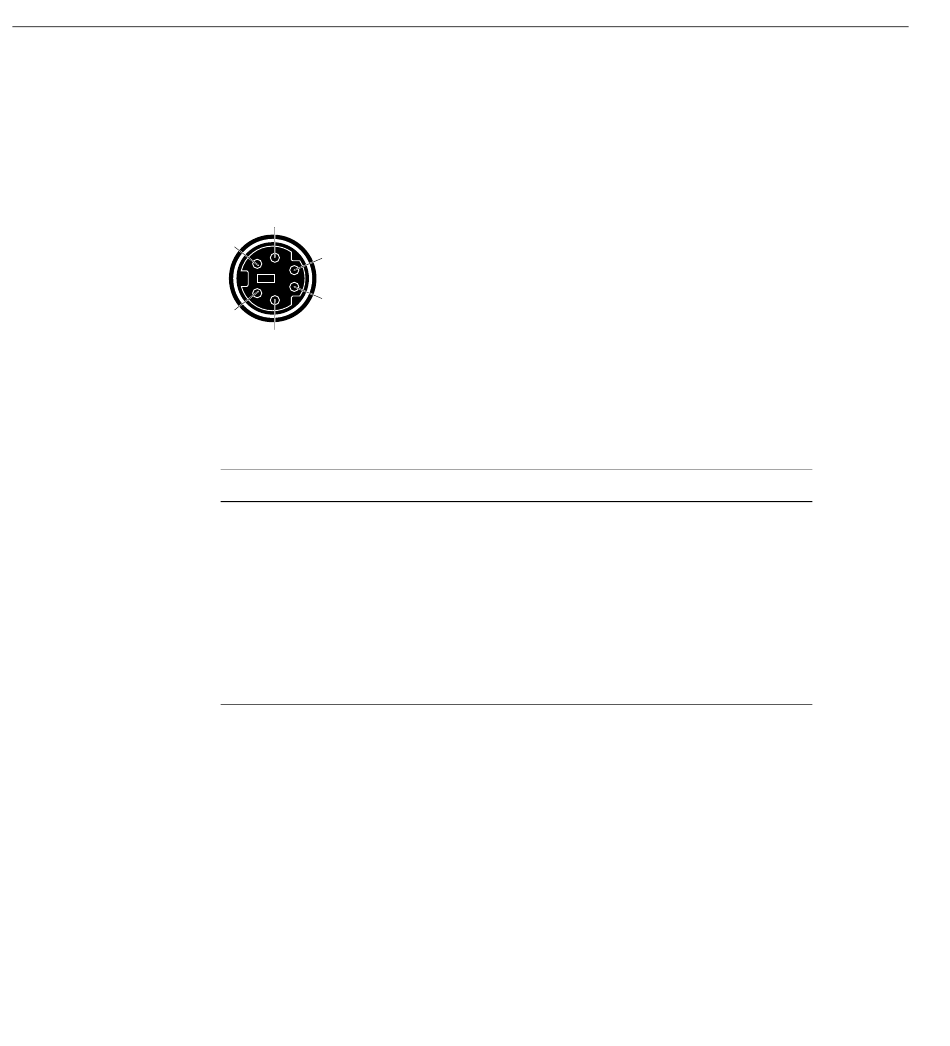

Abbildung A-1 Stiftbelegung des Tastaturanschlusses
In Tabelle A-1 ist die Stiftbelegung für den Tastaturanschluss aufgeführt.
Tabelle A-1 Stiftbelegung des Tastaturanschlusses
Stift Belegung
1 Tastaturdaten
2 (Reserviert)
3 Masse
4 Tastaturstromversorgung (+5 V)
5 Tastaturtakt
6 (Reserviert)
